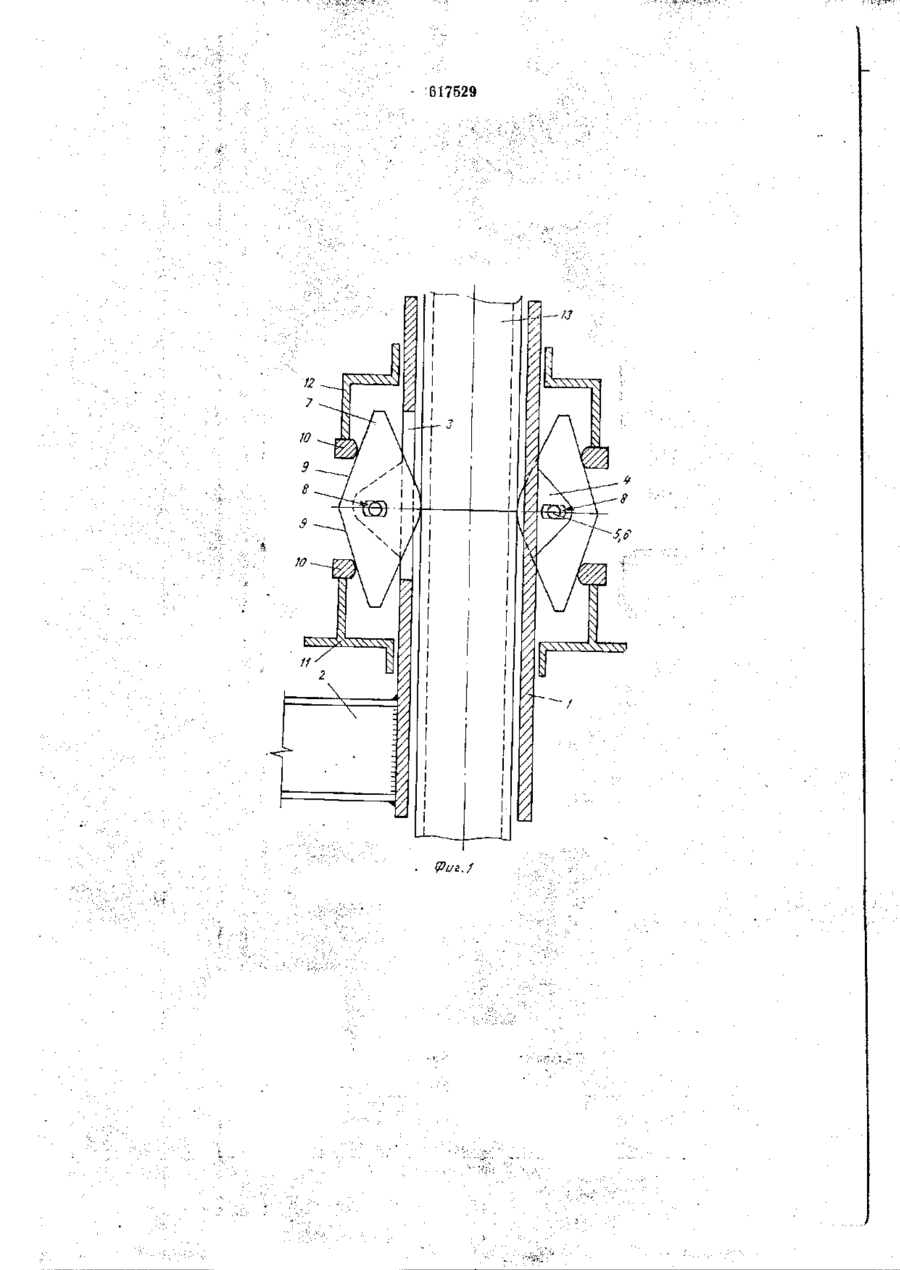

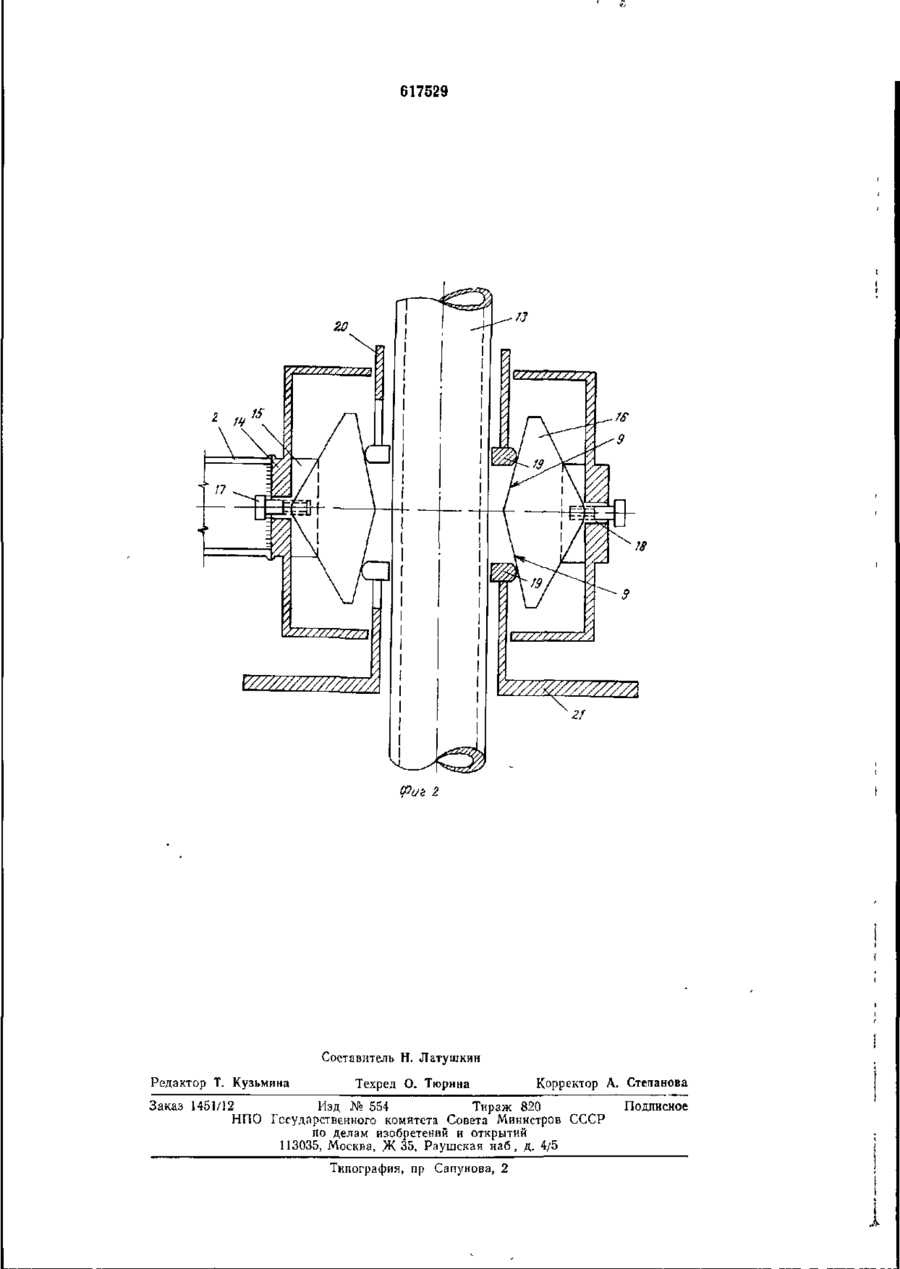

Союз Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ 617529 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву — (22) Заявлено 15.07.76 (21) 2385027/29-33 с присоединением заявки № Государственный комитет Совета Министров СССР по делам изобретений и открытий (23) Приоритет (51) М К л 2 E02D И/00 — — (43) Опубликовано 30.07.78. Бюллетень № 28 (53) УДК 624.154 5 (088.8) (45)Дата опубликования описания 21 07 78 (72) Автор изобретения (71) Заявитель Я. С. Барык Государственный институт по проектированию, исследованию и испытанию стальных конструкций и мостов «Укрпроектстальконструкция» (54) УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ СВАИ 1 с осями, а фиксаторы — с пазами, в котоИзобретение относится к строительству, рых размещены оси корпуса в частности к устройствам для сооружения морских буровых платформ, и предназнаНа фиг. 1 изображено предлагаемое устчено для закрепления сваи в буровой платройство, общий вид, на фиг 2 —то же, форме и открепления от нее возможный вариант Известно устройство для подведения Устройство содержит корпус 1, прикрепсваи, включающее захватное приспособлеленный к буровой платформе 2 В корпусе ние для сваи, снабженное гибкой тягой, 1 прорезаны продольные щелевые пазы 3, другой конец которой закреплен на одном на некотором расстоянии от которых к неиз рычагов, который соединен с тросом Ю му прикреплены про>шины 4 с отверстияподъемной лебедки [1] ми 5 с закрепленными на них осями 6 На осях 6 установлены фиксаторы 7 с пазаОднако такое устройство не может быть ми 8 и клиновыми поверхностями 9, распоиспользовано для закрепления и откреплеложенными с наружной стороны фиксатония сваи Наиболее близким к изобретению техни- 15 ров 7 ческим решением является устройство для Нижние и верхние концы фиксаторов 7 удержания сваи, содержащее корпус с фикзаходят в запорные кольца 10, с которыми саторами, имеющими клиновую поверхскреплены втулки 11 и 12, сопряженные ность, и гидроцилиндры [2] скользящей посадкой с корпусом 1 Свая 13 установлена соосно внутри корНедостаток указанного устройства состо 20 пуса 1 Запорные кольца 10 размещены в ит в сложности его конструкции плоскости, перпендикулярной к оси устройЦель изобретения — упрощение констства и с возможностью перемещения вдоль рукции. оси сваи 13. Достигается это тем, что в устройстве В возможном варианте устройства (фиг для удержания сваи, включающем корпус 25 2) к б\ровой платформе 2 прикреплен корс фиксаторами, имеющими клиновую попус 14, в котором прорезаны щелевые паверхность, корпус снабжен свободно усташ 15 с расположенными в них фиксаторановленными по обе его стороны запорными 16 с клиновыми поверхностями 9, зами кольцами, контактирующими с клиновой поверхностью фиксатора, и выполнен 30 крепленными осями 17, свободно прочодя 617529 щи аи через пазы 18 с возможностью поворота в плоскости оси корпуса 14 и поперечного перемещения относительно этой оси Свая 13 удерживается в устройстве с помощью разрезных запорных колец 19, скрепленных; разрезной втулкой 20 (со стороны сваебойного оборудования) и втулкой 21 (большего наружного диаметра) с противоположной стороны Втулки 20 и 21 сопряжены скользящей посадкой с корпусом 14 Перед погружением конструкции платформы 2 в воду запорное кольцо 10 с втулкой 11 или запорное кольцо 19 с втулкой 21 находятся в верхнем положении, а нижние концы фиксаторов 7 или 16 фиксируются запорными кольцами 10 или 19. После погружения платформы 2 через направляющие, размещенные в верхней части платформы 2 (на черт, не показаны), в устройство вводят сваю 13 и забивают ее в грунт. По окончании забивки на наставку {па черг, не показана), расположенную между молотом и сваей 13, надевают наконечник (на черт не показан), которым производят удар по запорному кольцу 10 пли 19 через ві)лку 12 или 20 При этом происходит перемещение кольца 10 пли 19 вдоль оси сваи 13; фиксаторы 7 или 16, установленные шарнирно, поворачиваются в плоскости оси корпуса. Противоположное запорное «ольцо 10 или 19 после удара сопряіается по клиновой поверхности 9 с фиксаторами 7 или 16, происходит их поперечное смещение в направлении поверхности сваи 13 и, к&к следствие, — ее закрепление. В елуие необходимости открепления сваи 13 па упомянутую наставку надевают другой сменный наконечник, который передает удар молота запорному кольцу 10 или 19 через втулку II пли 21. Кольца 10 или 19 перемещаются BHIL-І, а фиксаторы 7 или 1Ь поворачиваются и освобождают сваю 13 Таким образом, предложенное устройст во позволяет, имея только однотипное свае10 бойное оборудование — свайный молот и сменные наконечники, забивать сваю, крешіть ее в устройстве,откреплять от устройства, а также закрепить сваю в конструкции боровой платформи и открепить оі 15 нее, чш особенно важно при демонтаже буровых платформ 20 Формула изобретения Устройство для удержания сваи, содержащее корпус с фиксаторами, имеющими клиновую поверхность, о т л и ч а ю щ е е с я , тем, что, с целью упрощения устройства, 25 корпус снабжен свободно установленными по обе его стороны опорными кольцами, контактирующими с клиновой поверхностью фиксаторов, и выполнен с осями, а фиксаторы — с пазами, в которых рачмещепы оси корпуса. Источники информации, принятые во внимание при экспертизе 1 Авторское свидетельство СССР 35 № 365421, кл. Е 02D 7/14, 1970. 2. Патент США № 3763654, кл. 61—535, опублик. 1973. 617529 Фиг. 617529 (риъ Z Составитель Н. Латушкин Редактор Т. Кузьмина Техред О. Тюрина Корректор А. Степанова Заказ 1451/12 Изд № 554 Тираж 820 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб, д. 4/5 Типография, пр Сапунова, 2 Подписное
