Пристрій для вимірювання в’язкості крові
Номер патенту: 44007
Опубліковано: 10.09.2009
Автори: Грицак Сергій Миколайович, Самозвон Андрій Васильович, Зозуля Віктор Ігнатович
Формула / Реферат
Пристрій для вимірювання в'язкості крові, що містить вертикально розміщену ємність, блок фіксації параметрів руху рідини, який відрізняється тим, що ємність виконана у вигляді вакуумної пробірки, а блок фіксації параметрів руху рідини містить дві оптичні пари, розміщені на пробірці на заданій відстані "L" одна від одної, причому вимірювач та приймач кожної оптичної пари розташовані на одному рівні, при цьому вихід блока фіксації підключено до входу блока обробки інформації, до другого входу якого підключено блок вводу інформації, а вихід блока обробки підключено до входу дисплея.
Текст

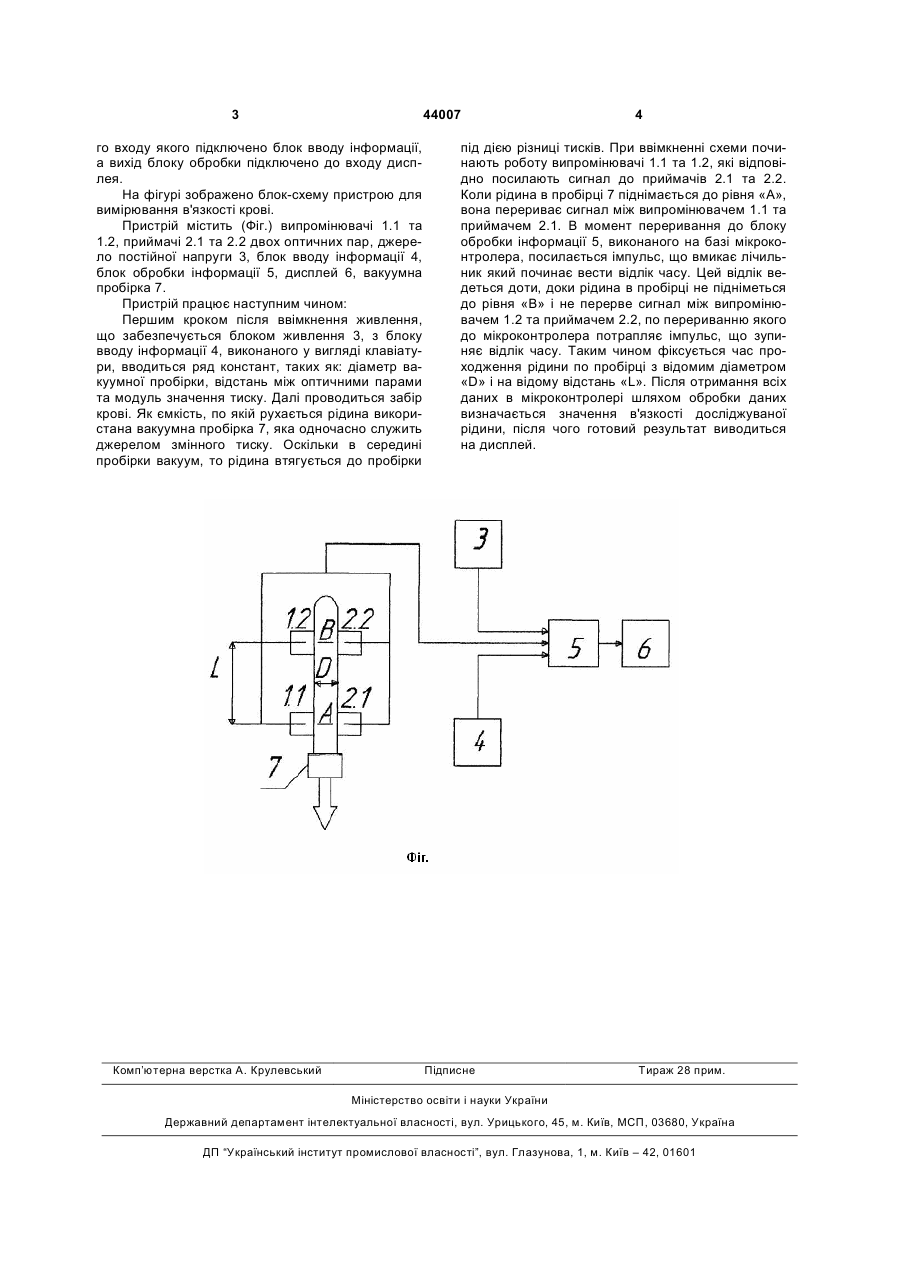

Пристрій для вимірювання в'язкості крові, що містить вертикально розміщену ємність, блок фік 3 44007 го входу якого підключено блок вводу інформації, а вихід блоку обробки підключено до входу дисплея. На фігурі зображено блок-схему пристрою для вимірювання в'язкості крові. Пристрій містить (Фіг.) випромінювачі 1.1 та 1.2, приймачі 2.1 та 2.2 двох оптичних пар, джерело постійної напруги 3, блок вводу інформації 4, блок обробки інформації 5, дисплей 6, вакуумна пробірка 7. Пристрій працює наступним чином: Першим кроком після ввімкнення живлення, що забезпечується блоком живлення 3, з блоку вводу інформації 4, виконаного у вигляді клавіатури, вводиться ряд констант, таких як: діаметр вакуумної пробірки, відстань між оптичними парами та модуль значення тиску. Далі проводиться забір крові. Як ємкість, по якій рухається рідина використана вакуумна пробірка 7, яка одночасно служить джерелом змінного тиску. Оскільки в середині пробірки вакуум, то рідина втягується до пробірки Комп’ютерна верстка А. Крулевський 4 під дією різниці тисків. При ввімкненні схеми починають роботу випромінювачі 1.1 та 1.2, які відповідно посилають сигнал до приймачів 2.1 та 2.2. Коли рідина в пробірці 7 піднімається до рівня «А», вона перериває сигнал між випромінювачем 1.1 та приймачем 2.1. В момент переривання до блоку обробки інформації 5, виконаного на базі мікроконтролера, посилається імпульс, що вмикає лічильник який починає вести відлік часу. Цей відлік ведеться доти, доки рідина в пробірці не підніметься до рівня «В» і не перерве сигнал між випромінювачем 1.2 та приймачем 2.2, по перериванню якого до мікроконтролера потрапляє імпульс, що зупиняє відлік часу. Таким чином фіксується час проходження рідини по пробірці з відомим діаметром «D» і на відому відстань «L». Після отримання всіх даних в мікроконтролері шляхом обробки даних визначається значення в'язкості досліджуваної рідини, після чого готовий результат виводиться на дисплей. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of blood viscosity
Автори англійськоюHrytsak Serhii Mykolaiovych, Samozvon Andrii Vasyliovych, Zozulia Viktor Ihnatovych
Назва патенту російськоюУстройство для измерения вязкости крови
Автори російськоюГрицак Сергей Николаевич, Самозвон Андрей Васильевич, Зозуля Виктор Игнатович
МПК / Мітки
МПК: G01N 11/00
Мітки: крові, вимірювання, пристрій, в'язкості
Код посилання
<a href="https://ua.patents.su/2-44007-pristrijj-dlya-vimiryuvannya-vyazkosti-krovi.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вимірювання в’язкості крові</a>
