Пристрій для дихання гіпоксичними сумішами “гіпокситрон”

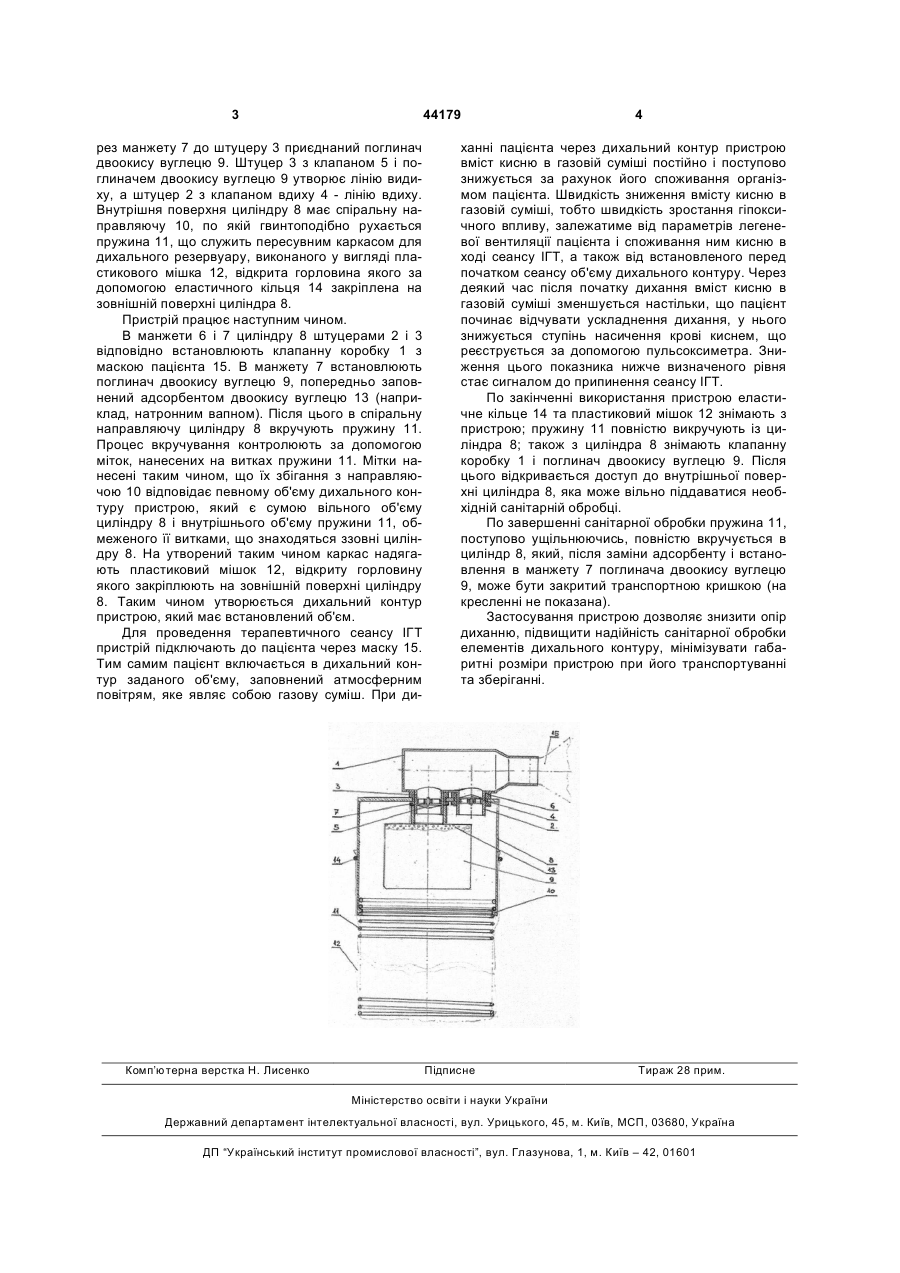

1. Пристрій для дихання гіпоксичними сумішами, що містить дихальний контур, який включає в себе маску, клапанну коробку з клапанами вдиху і видиху, поглинач двоокису вуглецю і дихальний резервуар, який відрізняється тим, що дихальний резервуар виконаний у вигляді пластикового мішка, розміщеного на пересувному каркасі з можливістю регулювання та встановлення об'єму пластикового мішка. 2. Пристрій за п.1, який відрізняється тим, що пересувний каркас виконаний у вигляді пружини. 3. Пристрій за пп.1, 2, який відрізняється тим, що дихальний резервуар виконаний одноразовим. (19) (21) u200902979 (22) 30.03.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) СЕРЕБРОВСЬКА ТЕТЯНА ВІКТОРІВНА, ЛОПАТА ВІКТОР ОЛЕКСАНДРОВИЧ, РОЙ ВОЛОДИМИР ВІКТОРОВИЧ, РОЙТМАН ЮХИМ МОІСЕЄВИЧ (73) СЕРЕБРОВСЬКА ТЕТЯНА ВІКТОРІВНА, ЛОПАТА ВІКТОР ОЛЕКСАНДРОВИЧ, РОЙ ВОЛОДИМИР ВІКТОРОВИЧ, РОЙТМАН ЮХИМ МОІСЕЄВИЧ 3 44179 рез манжету 7 до штуцеру 3 приєднаний поглинач двоокису вуглецю 9. Штуцер 3 з клапаном 5 і поглиначем двоокису вуглецю 9 утворює лінію видиху, а штуцер 2 з клапаном вдиху 4 - лінію вдиху. Внутрішня поверхня циліндру 8 має спіральну направляючу 10, по якій гвинтоподібно рухається пружина 11, що служить пересувним каркасом для дихального резервуару, виконаного у вигляді пластикового мішка 12, відкрита горловина якого за допомогою еластичного кільця 14 закріплена на зовнішній поверхні циліндра 8. Пристрій працює наступним чином. В манжети 6 і 7 циліндру 8 штуцерами 2 і 3 відповідно встановлюють клапанну коробку 1 з маскою пацієнта 15. В манжету 7 встановлюють поглинач двоокису вуглецю 9, попередньо заповнений адсорбентом двоокису вуглецю 13 (наприклад, натронним вапном). Після цього в спіральну направляючу циліндру 8 вкручують пружину 11. Процес вкручування контролюють за допомогою міток, нанесених на витках пружини 11. Мітки нанесені таким чином, що їх збігання з направляючою 10 відповідає певному об'єму дихального контуру пристрою, який є сумою вільного об'єму циліндру 8 і внутрішнього об'єму пружини 11, обмеженого її витками, що знаходяться ззовні циліндру 8. На утворений таким чином каркас надягають пластиковий мішок 12, відкриту горловину якого закріплюють на зовнішній поверхні циліндру 8. Таким чином утворюється дихальний контур пристрою, який має встановлений об'єм. Для проведення терапевтичного сеансу ІГТ пристрій підключають до пацієнта через маску 15. Тим самим пацієнт включається в дихальний контур заданого об'єму, заповнений атмосферним повітрям, яке являє собою газову суміш. При ди Комп’ютерна верстка Н. Лиcенко 4 ханні пацієнта через дихальний контур пристрою вміст кисню в газовій суміші постійно і поступово знижується за рахунок його споживання організмом пацієнта. Швидкість зниження вмісту кисню в газовій суміші, тобто швидкість зростання гіпоксичного впливу, залежатиме від параметрів легеневої вентиляції пацієнта і споживання ним кисню в ході сеансу ІГТ, а також від встановленого перед початком сеансу об'єму дихального контуру. Через деякий час після початку дихання вміст кисню в газовій суміші зменшується настільки, що пацієнт починає відчувати ускладнення дихання, у нього знижується ступінь насичення крові киснем, що реєструється за допомогою пульсоксиметра. Зниження цього показника нижче визначеного рівня стає сигналом до припинення сеансу ІГТ. По закінченні використання пристрою еластичне кільце 14 та пластиковий мішок 12 знімають з пристрою; пружину 11 повністю викручують із циліндра 8; також з циліндра 8 знімають клапанну коробку 1 і поглинач двоокису вуглецю 9. Після цього відкривається доступ до внутрішньої поверхні циліндра 8, яка може вільно піддаватися необхідній санітарній обробці. По завершенні санітарної обробки пружина 11, поступово ущільнюючись, повністю вкручується в циліндр 8, який, після заміни адсорбенту і встановлення в манжету 7 поглинача двоокису вуглецю 9, може бути закритий транспортною кришкою (на кресленні не показана). Застосування пристрою дозволяє знизити опір диханню, підвищити надійність санітарної обробки елементів дихального контуру, мінімізувати габаритні розміри пристрою при його транспортуванні та зберіганні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
