Спосіб автоматичного керування першим корпусом вакуум-випарної установки для виробництва томату-пасти
Номер патенту: 44180
Опубліковано: 25.09.2009
Автори: Богдан Олександр Маркович, Старічков Віктор Ісакович
Формула / Реферат
Спосіб автоматичного керування першим корпусом вакуум-випарної установки (ВВУ) для виробництва томату-пасти, який містить вимірювання і регулювання розрідження в першому корпусі ВВУ зміною витрат охолоджуючої води крізь конденсатор, вимірювання рівня в першому корпусі шляхом зміни подачі томатної маси в перший корпус, який відрізняється тим, що додатково вимірюють поточну витрату води через конденсатор і пропорційно результату цього вимірювання за допомогою упереджувача Сміта коректують значення розрідження в першому корпусі ВВУ, вимірюють рівень томатної маси і регулюють, щоб рівень не вийшов за допустимі межі.
Текст

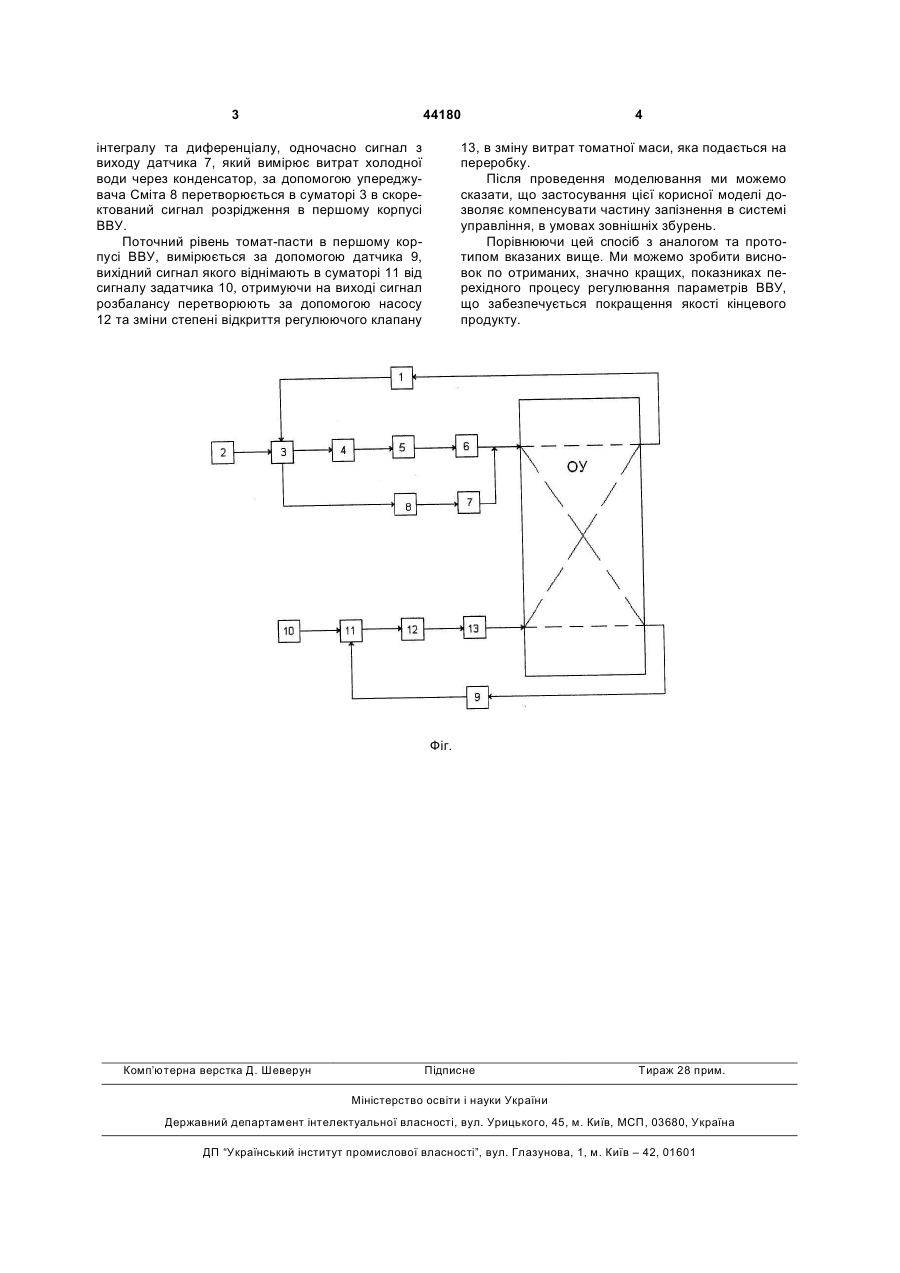

Спосіб автоматичного керування першим корпусом вакуум-випарної установки (ВВУ) для виробництва томату-пасти, який містить вимірювання і 3 44180 інтегралу та диференціалу, одночасно сигнал з виходу датчика 7, який вимірює витрат холодної води через конденсатор, за допомогою упереджувача Сміта 8 перетворюється в суматорі 3 в скоректований сигнал розрідження в першому корпусі ВВУ. Поточний рівень томат-пасти в першому корпусі ВВУ, вимірюється за допомогою датчика 9, вихідний сигнал якого віднімають в суматорі 11 від сигналу задатчика 10, отримуючи на виході сигнал розбалансу перетворюють за допомогою насосу 12 та зміни степені відкриття регулюючого клапану 4 13, в зміну витрат томатної маси, яка подається на переробку. Після проведення моделювання ми можемо сказати, що застосування цієї корисної моделі дозволяє компенсувати частину запізнення в системі управління, в умовах зовнішніх збурень. Порівнюючи цей спосіб з аналогом та прототипом вказаних вище. Ми можемо зробити висновок по отриманих, значно кращих, показниках перехідного процесу регулювання параметрів ВВУ, що забезпечується покращення якості кінцевого продукту. Фіг. Комп’ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic control of the first evaporator of a vacuum-evaporating plant for making tomato paste
Автори англійськоюStarychkov Viktor Isakovych, Bohdan Oleksandr Markovych
Назва патенту російськоюСпособ автоматического управления первым корпусом вакуум-испарительной установки для производства томат-пасты
Автори російськоюСтаричков Виктор Исакович, Богдан Александр Маркович
МПК / Мітки
МПК: A23L 1/00
Мітки: спосіб, корпусом, виробництва, автоматичного, першим, вакуум-випарної, установки, керування, томату-пасти
