Силовий активний фільтр постійного струму
Номер патенту: 44517
Опубліковано: 12.10.2009
Автори: Сиченко Віктор Григорович, Зубенко Василь Анатолійович
Формула / Реферат
Силовий активний фільтр постійного струму, який складається з силового інвертора та трансформатора, увімкненого через ємність за реактором, паралельно навантаженню, та встановленого перед реактором вимірювального трансформатора струму, причому його вихід з'єднаний з підсилювачем потужності напряму, який відрізняється тим, що після реактора додатково встановлений другий вимірювальний трансформатор струму, причому вихід цього трансформатора з'єднаний з підсилювачем потужності через пропорційно-інтегральний регулятор.
Текст

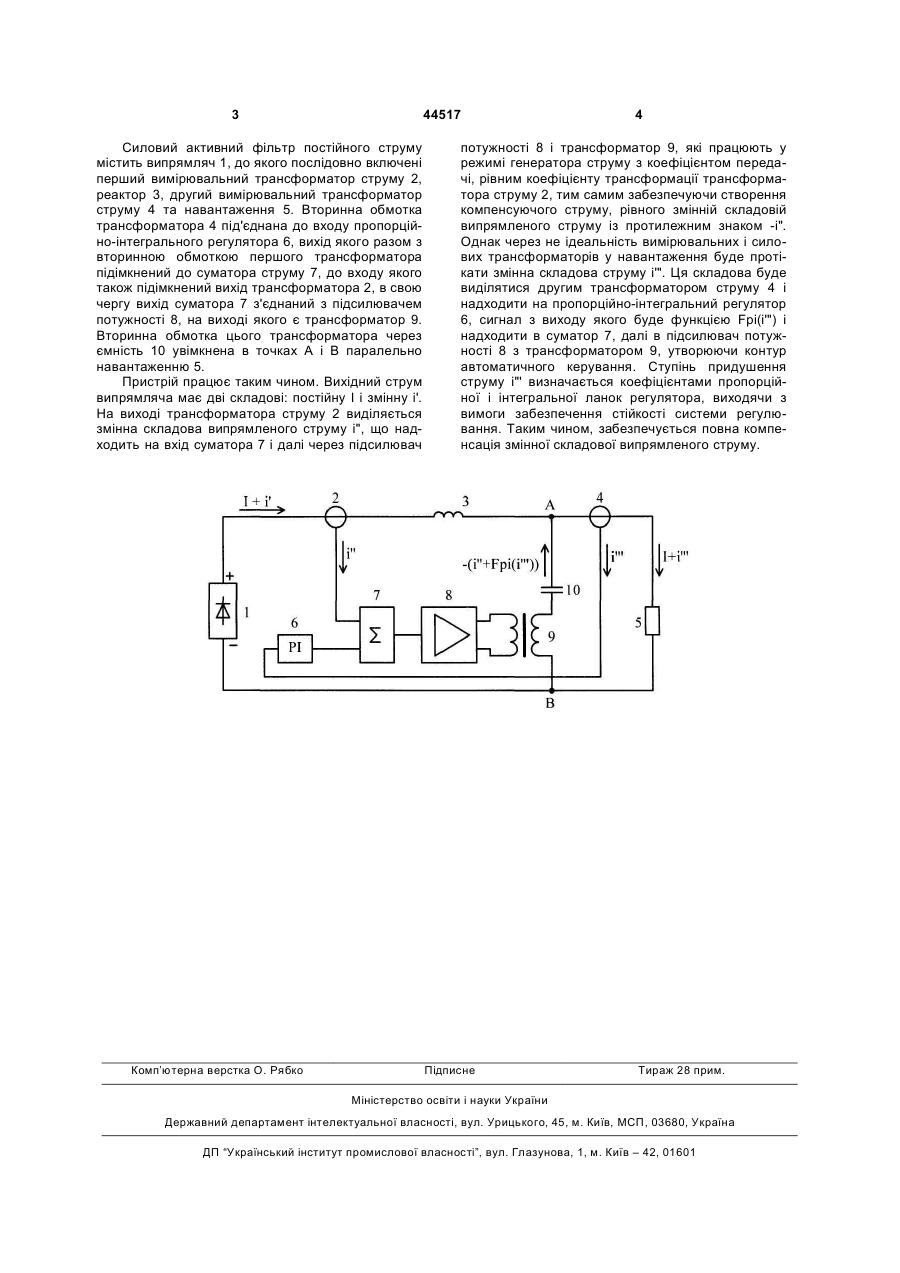

Силовий активний фільтр постійного струму, який складається з силового інвертора та транс 3 44517 Силовий активний фільтр постійного струму містить випрямляч 1, до якого послідовно включені перший вимірювальний трансформатор струму 2, реактор 3, другий вимірювальний трансформатор струму 4 та навантаження 5. Вторинна обмотка трансформатора 4 під'єднана до входу пропорційно-інтегрального регулятора 6, вихід якого разом з вторинною обмоткою першого трансформатора підімкнений до суматора струму 7, до входу якого також підімкнений вихід трансформатора 2, в свою чергу вихід суматора 7 з'єднаний з підсилювачем потужності 8, на виході якого є трансформатор 9. Вторинна обмотка цього трансформатора через ємність 10 увімкнена в точках А і В паралельно навантаженню 5. Пристрій працює таким чином. Вихідний струм випрямляча має дві складові: постійну І і змінну і'. На виході трансформатора струму 2 виділяється змінна складова випрямленого струму і", що надходить на вхід суматора 7 і далі через підсилювач Комп’ютерна верстка О. Рябко 4 потужності 8 і трансформатор 9, які працюють у режимі генератора струму з коефіцієнтом передачі, рівним коефіцієнту трансформації трансформатора струму 2, тим самим забезпечуючи створення компенсуючого струму, рівного змінній складовій випрямленого струму із протилежним знаком -і". Однак через не ідеальність вимірювальних і силових трансформаторів у навантаження буде протікати змінна складова струму і'". Ця складова буде виділятися другим трансформатором струму 4 і надходити на пропорційно-інтегральний регулятор 6, сигнал з виходу якого буде функцією Fpi(i'") і надходити в суматор 7, далі в підсилювач потужності 8 з трансформатором 9, утворюючи контур автоматичного керування. Ступінь придушення струму і"' визначається коефіцієнтами пропорційної і інтегральної ланок регулятора, виходячи з вимоги забезпечення стійкості системи регулювання. Таким чином, забезпечується повна компенсація змінної складової випрямленого струму. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc power active filter
Автори англійськоюZubenko Vasyl Anatoliiovych, Sychenko Viktor Hryhorovych
Назва патенту російськоюСиловой активный фильтр постоянного тока
Автори російськоюЗубенко Василий Анатольевич, Сиченко Виктор Григорьевич
