Установка фільтраційного сушіння сипких матеріалів

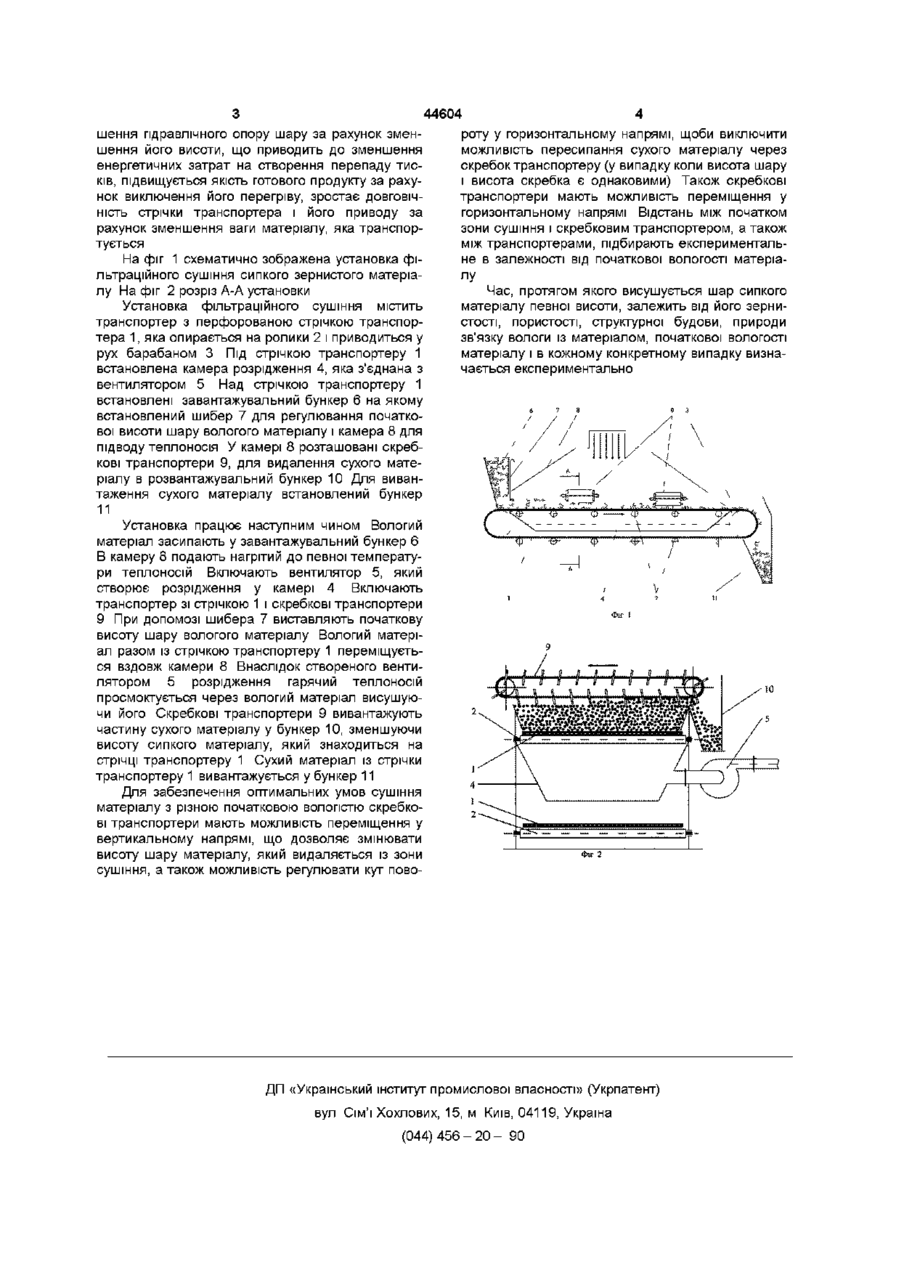

Установка фільтраційного сушіння сипких матеріалів, яка містить камеру для підводу тепло носія, розташований в ній транспортер зі стрічкою для переміщення шару вологого матеріалу від завантажувального бункера до розвантажувального та камеру розрідження, яка відрізняється тим, що над транспортером зі стрічкою додатково розташовують один і більше скребкових транспортерів, що встановлені з можливістю переміщення у вертикальному і горизонтальному напрямках та регулювання кута повороту у горизонтальному напрямі Винахід відноситься до сушіння твердих матеріалів з використанням тепла, зокрема сипких, і може використовуватися в ХІМІЧНІЙ, харчовій, легкій та інших галузях промисловості Відома установка фільтраційного сушіння сипких матеріалів, яка містить камеру для підводу теплоносія, розташований в ній транспортер зі стрічкою для переміщення шару вологого матеріалу від завантажувального бункера до розвантажувального та камеру розрідження (А с 566101 2 СССР, М Кл F26B 15/18, F26B 3/30 Установка для сушки сыпучих материалов 1977, Бюл № 27) Однак інтенсивність сушіння сипкого матеріалу на такій установці є невисокою, оскільки процес фільтраційного сушіння носить зональний характер (Фильтрационная сушка плоских проницаемых материалов Автореферат дис док тех наук Львів, 1992 - 36с) і верхній шар сипкого матеріалу, який першим контактує із теплоносієм висихає швидше, ніж нижні шари матеріалу Верхній шар, контактуючи із теплоносієм, забирає частину теплової енергії, що приводить до збільшення часу сушіння нижніх шарів матеріалу Крім того, ріст температури сухого матеріалу може привести до погіршення його якості, особливо, якщо матеріал термолабільний При цьому, шар сухого матеріалу збільшує гідравлічний опір, що веде за собою втрати енергії на створення перепаду тисків Знаходження на транспортері зі стрічкою сухого матеріалу збільшує вагу, яку необхідно транспортувати, що веде до затрат енергії на транспортування матеріалу І приводить до штенсивнішого зносу стрічки транспортеру В основу даного винаходу поставлене завдання вдосконалити установку фільтраційного сушіння сипких матеріалів, у якій за рахунок введення скребкових транспортерів забезпечувалось би пошарове видалення із зони сушіння сухого матеріалу Це дозволить збільшити швидкість підведення тепла до вологого матеріалу, що суттєво інтенсифікує процес сушіння, зменшити гідравлічний опір шару і за рахунок цього зменшити енергетичні затрати на процес сушіння, а також зменшити вагу матеріалу, який необхідно транспортувати та збільшити ДОВГОВІЧНІСТЬ стрічки транспортера і його приводу Поставлене завдання вирішується тим, що в установці фільтраційного сушіння сипких матеріалів, яка містить камеру для підводу теплоносія, розташовану в ній стрічку транспортера для переміщення шару вологого матеріалу від завантажувального бункера до розвантажувального та камеру розрідження, згідно з винаходом, над транспортером зі стрічкою додатково розташовують один і більше скребкових транспортерів, що встановлені з можливістю переміщення у вертикальному і горизонтальному напрямках та регулювання кута повороту у горизонтальному напрямі Додаткове встановлення скребкових транспортерів дозволяє пошарово видаляти сухий матеріал із зони сушіння, внаслідок чого процес сушіння інтенсифікується за рахунок зростання швидкості підведення тепла до вологого матеріалу, змен О (О 44604 шення гідравлічного опору шару за рахунок зменшення його висоти, що приводить до зменшення енергетичних затрат на створення перепаду тисків, підвищується якість готового продукту за рахунок виключення його перегріву, зростає ДОВГОВІЧНІСТЬ стрічки транспортера і його приводу за рахунок зменшення ваги матеріалу, яка транспортується На фіг 1 схематично зображена установка фільтраційного сушіння сипкого зернистого матеріалу На фіг 2 розріз А-А установки Установка фільтраційного сушіння містить транспортер з перфорованою стрічкою транспортера 1, яка опирається на ролики 2 і приводиться у рух барабаном 3 Під стрічкою транспортеру 1 встановлена камера розрідження 4, яка з'єднана з вентилятором 5 Над стрічкою транспортеру 1 встановлені завантажувальний бункер 6 на якому встановлений шибер 7 для регулювання початкової висоти шару вологого матеріалу і камера 8 для підводу теплоносія У камері 8 розташовані скребкові транспортери 9, для видалення сухого матеріалу в розвантажувальний бункер 10 Для вивантаження сухого матеріалу встановлений бункер 11 роту у горизонтальному напрямі, щоби виключити можливість пересипання сухого матеріалу через скребок транспортеру (у випадку коли висота шару і висота скребка є однаковими) Також скребкові транспортери мають можливість переміщення у горизонтальному напрямі Відстань між початком зони сушіння і скребковим транспортером, а також між транспортерами, підбирають експериментальне в залежності від початкової вологості матеріалу Час, протягом якого висушується шар сипкого матеріалу певної висоти, залежить від його зернистості, пористості, структурної будови, природи зв'язку вологи із матеріалом, початкової вологості матеріалу і в кожному конкретному випадку визначається експериментально Установка працює наступним чином Вологий матеріал засипають у завантажувальний бункер 6 8 камеру 8 подають нагрітий до певної температури теплоносій Включають вентилятор 5, який створює розрідження у камері 4 Включають транспортер зі стрічкою 1 і скребкові транспортери 9 При допомозі шибера 7 виставляють початкову висоту шару вологого матеріалу Вологий матеріал разом із стрічкою транспортеру 1 переміщується вздовж камери 8 Внаслідок створеного вентилятором 5 розрідження гарячий теплоносій просмоктується через вологий матеріал висушуючи його Скребкові транспортери 9 вивантажують частину сухого матеріалу у бункер 10, зменшуючи висоту сипкого матеріалу, який знаходиться на стрічці транспортеру 1 Сухий матеріал із стрічки транспортеру 1 вивантажується у бункер 11 Для забезпечення оптимальних умов сушіння матеріалу з різною початковою вологістю скребкові транспортери мають можливість переміщення у вертикальному напрямі, що дозволяє змінювати висоту шару матеріалу, який видаляється із зони сушіння, а також можливість регулювати кут пово ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
