Матеріал для термопар та термоелементів

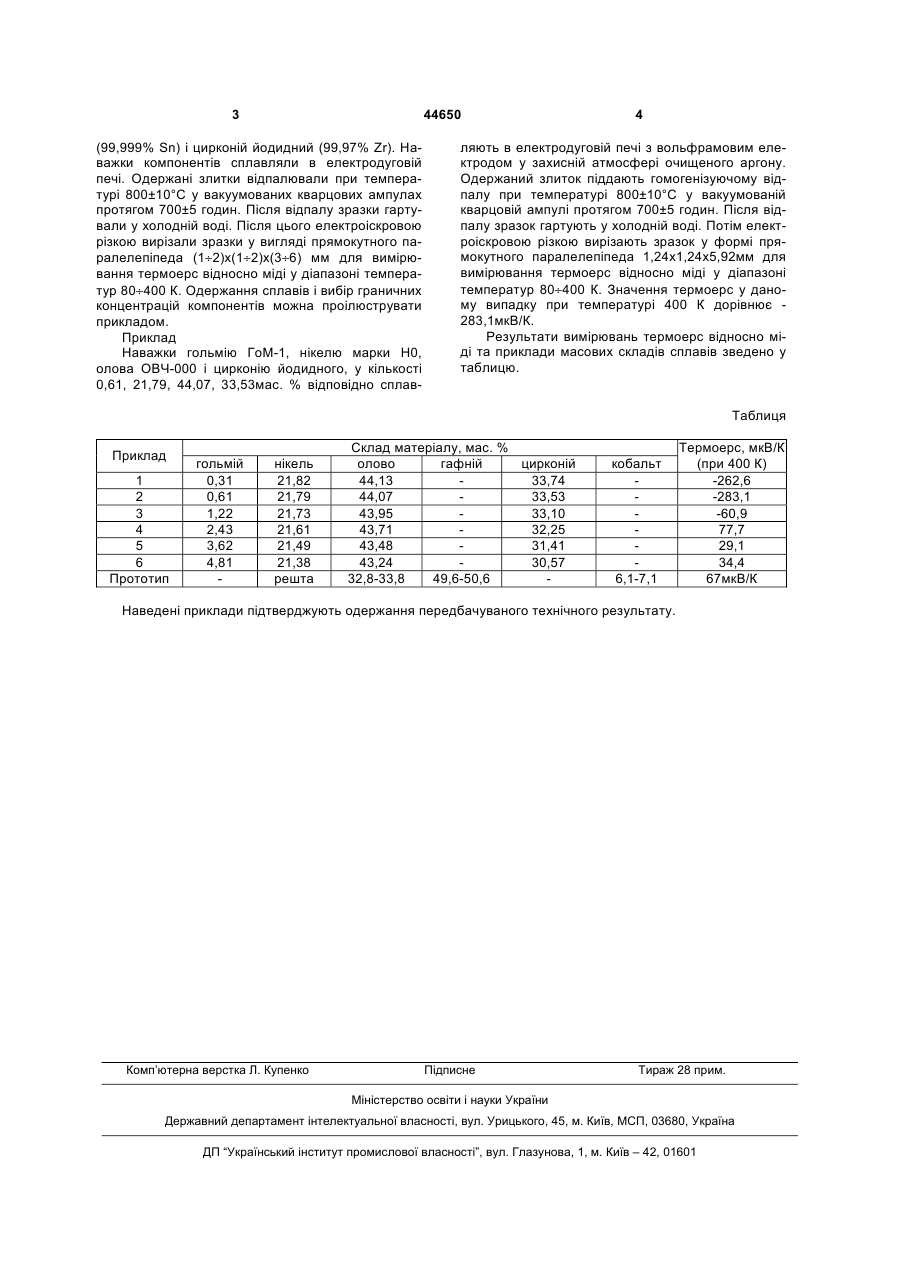

Матеріал для термопар та термоелементів, що включає нікель і олово, який відрізняється тим, що додатково містить цирконій і гольмій при такому співвідношенні компонентів, мас. %: нікель 21,38÷21,82 олово 43,24÷44,13 гольмій 0,31÷4,81 цирконій решта. (19) (21) u200904300 (22) 30.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) РОМАКА ВІТАЛІЙ ВОЛОДИМИРОВИЧ, ГЛАДИШЕВСЬКИЙ РОМАН ЄВГЕНОВИЧ, РОМАКА ЛЮБОВ ПЕТРІВНА, КУЖЕЛЬ БОГДАН СТЕПАНОВИЧ, ДОВГАЛЮК ЮРІЙ МИКОЛАЙОВИЧ (73) ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ФРАНКА 3 44650 (99,999% Sn) і цирконій йодидний (99,97% Zr). Наважки компонентів сплавляли в електродуговій печі. Одержані злитки відпалювали при температурі 800±10°С у вакуумованих кварцових ампулах протягом 700±5 годин. Після відпалу зразки гартували у холодній воді. Після цього електроіскровою різкою вирізали зразки у вигляді прямокутного паралелепіпеда (1÷2)х(1÷2)х(3÷6) мм для вимірювання термоерс відносно міді у діапазоні температур 80÷400 К. Одержання сплавів і вибір граничних концентрацій компонентів можна проілюструвати прикладом. Приклад Наважки гольмію ГоМ-1, нікелю марки Н0, олова ОВЧ-000 і цирконію йодидного, у кількості 0,61, 21,79, 44,07, 33,53мас. % відповідно сплав 4 ляють в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Одержаний злиток піддають гомогенізуючому відпалу при температурі 800±10°С у вакуумованій кварцовій ампулі протягом 700±5 годин. Після відпалу зразок гартують у холодній воді. Потім електроіскровою різкою вирізають зразок у формі прямокутного паралелепіпеда 1,24х1,24х5,92мм для вимірювання термоерс відносно міді у діапазоні температур 80÷400 К. Значення термоерс у даному випадку при температурі 400 К дорівнює 283,1мкВ/К. Результати вимірювань термоерс відносно міді та приклади масових складів сплавів зведено у таблицю. Таблиця Приклад 1 2 3 4 5 6 Прототип гольмій 0,31 0,61 1,22 2,43 3,62 4,81 нікель 21,82 21,79 21,73 21,61 21,49 21,38 решта Склад матеріалу, мас. % олово гафній цирконій 44,13 33,74 44,07 33,53 43,95 33,10 43,71 32,25 43,48 31,41 43,24 30,57 32,8-33,8 49,6-50,6 кобальт 6,1-7,1 Термоерс, мкВ/К (при 400 К) -262,6 -283,1 -60,9 77,7 29,1 34,4 67мкВ/К Наведені приклади підтверджують одержання передбачуваного технічного результату. Комп’ютерна верстка Л. Купенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
