Фільтр-сепаратор

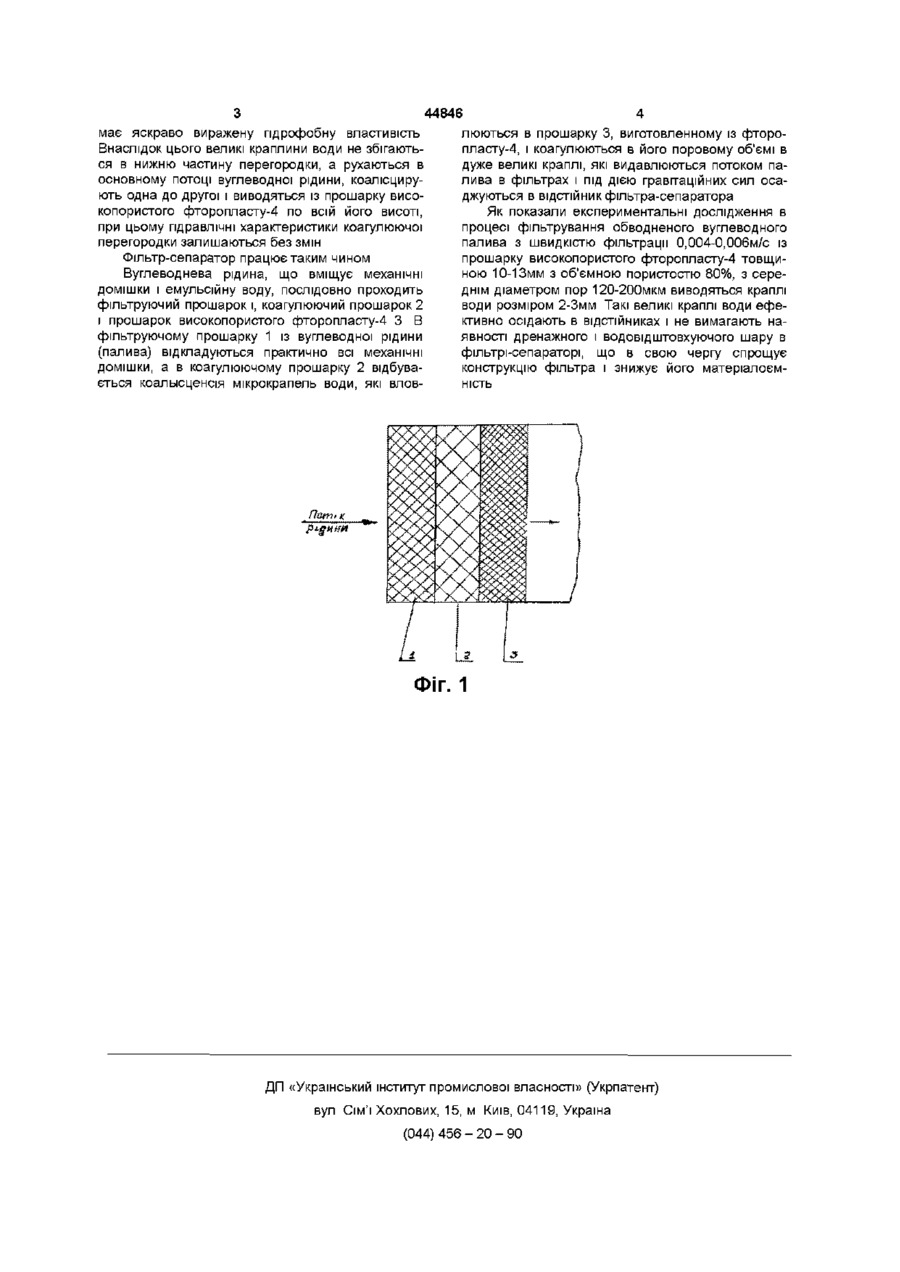

Фільтр-сепаратор, що містить корпус, послідовно розміщені в корпусі фільтруючий прошарок, коагулюючий прошарок та прошарок для збільшення крапель води, який відрізняється тим, що прошарок для збільшення крапель води виготовлений з високопористого фторопласту-4 Винахід відноситься до пристроїв для фільтрування вуглеводних рідин, переважно вуглеводних палив, від води та механічних домішок і може бути використаний в сільськогосподарському виробництві, в автомобільному і водному транспорті, в авіації, в нафтопереробній, ХІМІЧНІЙ І других галузях промисловості Відомий фільтр-сепаратор, в якому послідовно розміщені фільтруючий і коагулюючий прошарки, прошарок для збільшення крапель води та водовід штовхуючий прошарок (патент США №3061137, кл 210-487, опублік 1962р) Найбільш близьким по технічній суттєвості до заявленого винаходу є фільтр-сепаратор, що вміщує корпус, послідовно розміщені в корпусі фільтруючий прошарок, коагулюючий прошарок, прошарок для укрупнення крапель води (еластичний пінополіуретан, обтиснутий по висоті перфорованим каркасом) і водовідштовхуючий прошарок (А С СРСР №912201 МклЗ В 01D17/02, опублік 1978 р) До недоліку цього фільтру можна віднести складність одержання оптимальної для ВОДОВІДДІлення порової структури еластичного пінополіуретану (поролона) шляхом обтискання його по висоті перфорованим каркасом Так, при незначному обтисканні поролону краплі води, що нагромаджуються і збільшуються в його порах, можуть затікати в нижню частину перегородки погіршуючи при цьому гідравлічні характеристики коагулюючої перегородки, а при сильному обтисканні паролону розмір пор і пористість його значно зменшуються, що внаслідок процесу кальматацм може викликати утворення вторинної водопаливної емульсії, в на слідок чого може статись значне погіршення водо (46) 15 03 2002, Бюл № 3, 2002 р (72) Калюжний Борис Георгійович, Калюжний Олексій Борисович, Пилипенко Микола Семенович, Терещенко Іван Опанасович (73) Східний філіал інституту механізації та електрифікації сільського господарства Національної ВІДДІЛЯЮЧИХ характеристик фільтра Наявність перфорованого каркасу ускладнює конструкцію фільтру і підвищує його матеріалоємність Задачею винаходу є підвищення якості очистки вуглеводневих рідин від вільної води, спрощення конструкції і зниження матеріалоємності фільтру Дана технічна задача вирішена тим, що прошарок для збільшення крапель води виготовлений 3 високопористого фторопласту-4, що має високо розвинену пористу структуру Завдяки тому, великі краплі води не стікають в нижню частину перегородки, а рухаються в головному потоці вуглеводної рідини коалісцирують одна до другої і виводяться із прошарку високопористого фторопласту4 по всій його висоті, при цьому гідравлічні характеристики коагулюючої перегородки залишаються без змін Таким чином, відпадає необхідність в дренажному і водовідштовхуючому прошарку, що разом з відсутністю перфорованого каркасу суттєво спрощує конструкцію фільтру На кресленні схематично показана пориста перегородка для фільтруючого ВОДОВІДДІЛЯЮЧОГО елементу Перегородка складається по потоку рідини з фільтруючого прошарку 1, коагулюючого прошарку 2 і з прошарку високопористого фторопласту-4-3 Високопористий фторопласт-4 виготовленний 3 використанням твердого водорозчинного пороутворювача, наприклад, хлориду натрію, має жорстку, строго контрольовану високорозвинену пористу структуру з підвищенною шершавістю пор, що о (О 00 має яскраво виражену гідрофобну властивість Внаслідок цього великі краплини води не збігаються в нижню частину перегородки, а рухаються в основному потоці вуглеводної рідини, коалісцирують одна до другої і виводяться із прошарку високопористого фторопласту-4 по всій його висоті, при цьому гідравлічні характеристики коагулюючої перегородки залишаються без змін Фільтр-сепаратор працює таким чином Вуглеводнева рідина, що вміщує механічні домішки і емульсійну воду, послідовно проходить фільтруючий прошарок і, коагулюючий прошарок 2 і прошарок високопористого фторопласту-4 З В фільтруючому прошарку 1 із вуглеводної рідини (палива) відкладуються практично всі механічні домішки, а в коагулюючому прошарку 2 відбувається коальїсценсія мікрокрапель води, які влов 44846 люються в прошарку 3, виготовленному із фторопласту-4, і коагулюються в його поровому об'ємі в дуже великі краплі, які видавлюються потоком палива в фільтрах і під дією гравітаційних сил осаджуються в ВІДСТІЙНИК фільтра-сепаратора Як показали експериментальні дослідження в процесі фільтрування обводненого вуглеводного палива з швидкістю фільтрації 0,004-0,006м/с із прошарку високопористого фторопласту-4 товщиною 10-1 Змм з об'ємною пористостю 80%, з середнім діаметром пор 120-200мкм виводяться краплі води розміром 2-Змм Такі великі краплі води ефективно осідають в відстійниках і не вимагають наявності дренажного і водовідштовхуючого шару в фільтрі-сепараторі, що в свою чергу спрощує конструкцію фільтра і знижує його матеріалоємність ФІГ. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
