Вібраційний фільтр

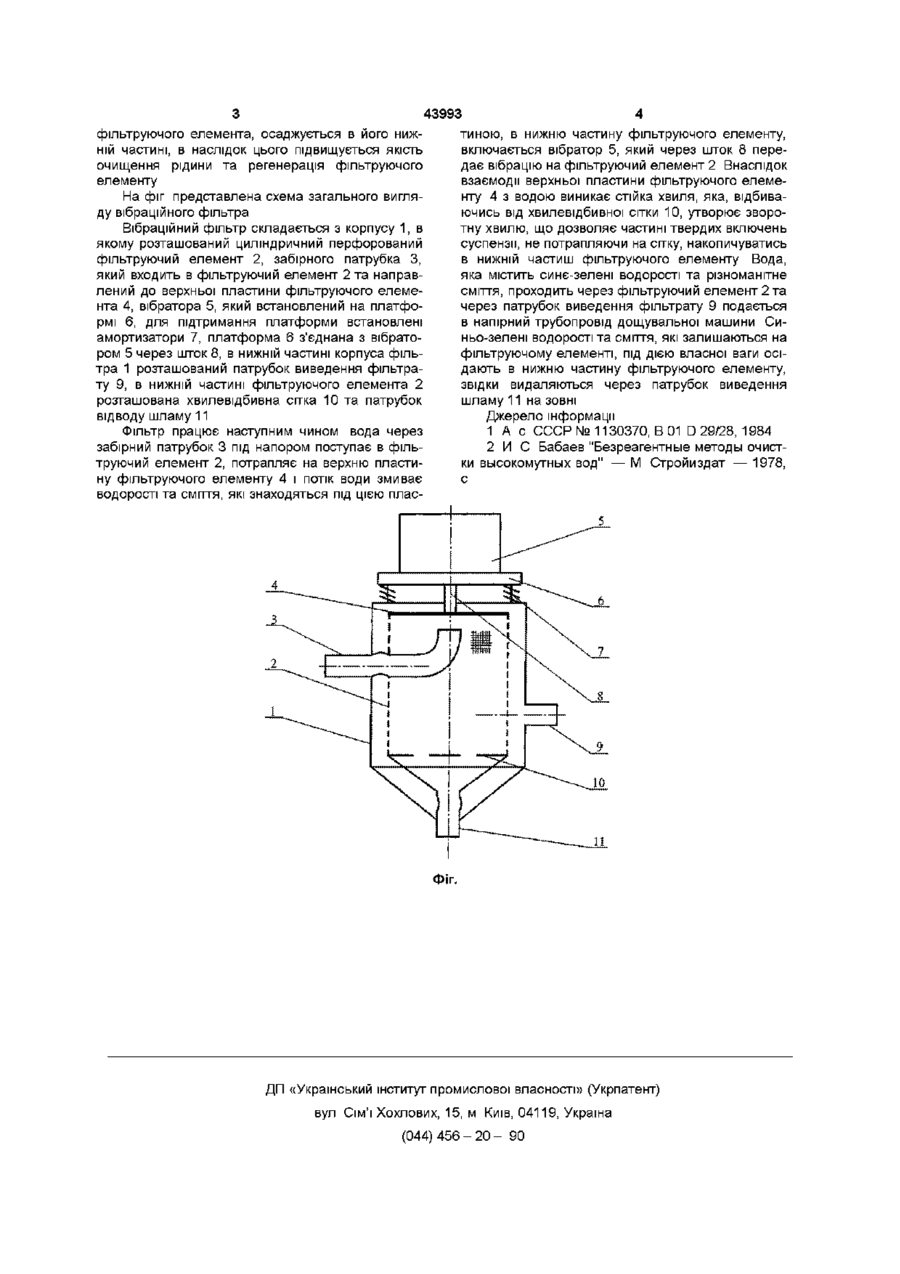

Вібраційний фільтр, який складається з корпусу з забірним патрубком та патрубків виведення фільтрату та шламу, циліндричного перфорованого фільтруючого елемента та вібраційного приводу, який відрізняється тим, що забірний патрубок входить в фільтруючий елемент та направлений до верхньої пластини фільтруючого елемента, а нижня частина фільтруючого елемента виконана у вигляді хвилевідбивної сітки фільтра та примусового направлення водоростей та сміття, що знаходяться в потоці поливної води, до патрубка відводу фільтрату Для цього у вібраційному фільтрі, який складається з корпусу з забірним патрубком та патрубків виведення фільтрату та шламу, циліндричного перфорованого фільтруючого елемента та вібраційного приводу, забірний патрубок вхопить у фільтруючий елемент та направлений в сторону верхньої пластини фільтруючого елемента, а його нижня частина виконана у вигляді хвилевідбивної сітки Під час роботи фільтру, внаслідок вібрації, виникає ефект стійкої хвилі, завдяки якому відбувається розподіл водоростей в пучності під верхньою пластиною фільтруючого елементу та над хвилевідбивною сіткою Частина водоростей з густиною меншою за густину води піднімається до верхньої пластини фільтруючого елемента, а частина з більшою — осаджується в нижній частині фільтруючого елемента Потік рідини, який направлений до верхньої пластини фільтруючого елемента, відбиваючись від неї, та захоплюючи водорості, змиває їх до нижньої частини фільтруючого елемента Направлення коливань фільтруючого елемента вздовж осі фільтру з заданою частотою обумовлює появу стійкої хвилі, яка виникає внаслідок взаємодії верхньої пластини фільтруючого елементу з рідиною, та відбиваючись від хвилевідбивної сітки в нижній частині фільтруючого елемента, утворює зворотну хвилю, при цьому частина твердих включень суспензії, не потрапляючи на сітку СО со фільтруючого елемента, осаджується в його нижній частині, в наслідок цього підвищується якість очищення рідини та регенерація фільтруючого елементу На фіг представлена схема загального вигляду вібраційного фільтра Вібраційний фільтр складається з корпусу 1, в якому розташований циліндричний перфорований фільтруючий елемент 2, забірного патрубка З, який входить в фільтруючий елемент 2 та направлений до верхньої пластини фільтруючого елемента 4, вібратора 5, який встановлений на платформі 6, для підтримання платформи встановлені амортизатори 7, платформа 6 з'єднана з вібратором 5 через шток 8, в нижній частині корпуса фільтра 1 розташований патрубок виведення фільтрату 9, в нижній частині фільтруючого елемента 2 розташована хвилевідбивна сітка 10 та патрубок відводу шламу 11 Фільтр працює наступним чином вода через забірний патрубок 3 під напором поступає в фільтруючий елемент 2, потрапляє на верхню пластину фільтруючого елементу 4 і потік води змиває водорості та сміття, які знаходяться під цією плас 43993 тиною, в нижню частину фільтруючого елементу, включається вібратор 5, який через шток 8 передає вібрацію на фільтруючий елемент 2 Внаслідок взаємодії верхньої пластини фільтруючого елементу 4 з водою виникає стійка хвиля, яка, відбиваючись від хвилевідбивної сітки 10, утворює зворотну хвилю, що дозволяє частині твердих включень суспензії, не потрапляючи на сітку, накопичуватись в нижній частиш фільтруючого елементу Вода, яка містить синє-зелені водорості та різноманітне сміття, проходить через фільтруючий елемент 2 та через патрубок виведення фільтрату 9 подається в напірний трубопровід дощувальної машини Синьо-зелені водорості та сміття, які залишаються на фільтруючому елементі, під дією власної ваги осідають в нижню частину фільтруючого елементу, звідки видаляються через патрубок виведення шламу 11 на зовні Джерело інформації 1 А с СССР № 1130370, В 01 D 29/28, 1984 2 И С Бабаев "Безреагентные методы очистки высокомутных вод" — М Стройиздат — 1978, с Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
