Полегшене міжповерхове перекриття
Номер патенту: 44856
Опубліковано: 12.10.2009
Автори: Протченко Андрій Васильович, Протченко Богдана Орестівна
Формула / Реферат
Полегшене міжповерхове перекриття, яке містить укладені на опори балки з попередньо напруженою просторовою арматурою на бетонній основі, встановлені між балками пустотілі блоки, армуючу сітку та заповнене бетоном, яке відрізняється тим, що основа балки з попередньо напруженою просторовою арматурою виготовлена з бетону, 1 м3 суміші якого містить:
цемент, М 500, кг
290÷300
щебінь, фракція 5-10, м3
0,5÷0,9
пісок, м3
0,3÷0,8
вода, кг
решта,
та містить не менше ніж чотири армуючі стержні, а пустотілі блоки виготовлені з суміші цементу, керамзиту фракції 5-10, піску, армуючої мікрофібри та води, причому 1 м3 суміші містить:
цемент, М 500, кг
163÷185
керамзит, фракція 5-10, м3
0,82÷0,98
пісок, м3
0,47÷0,58
армуюча мікрофібра, кг
0,28÷0,34
вода, кг
решта,
а бетонне заповнення виготовлене з суміші, аналогічної суміші для виготовлення пустотілих блоків, але як керамзит використаний щебінь.
Текст

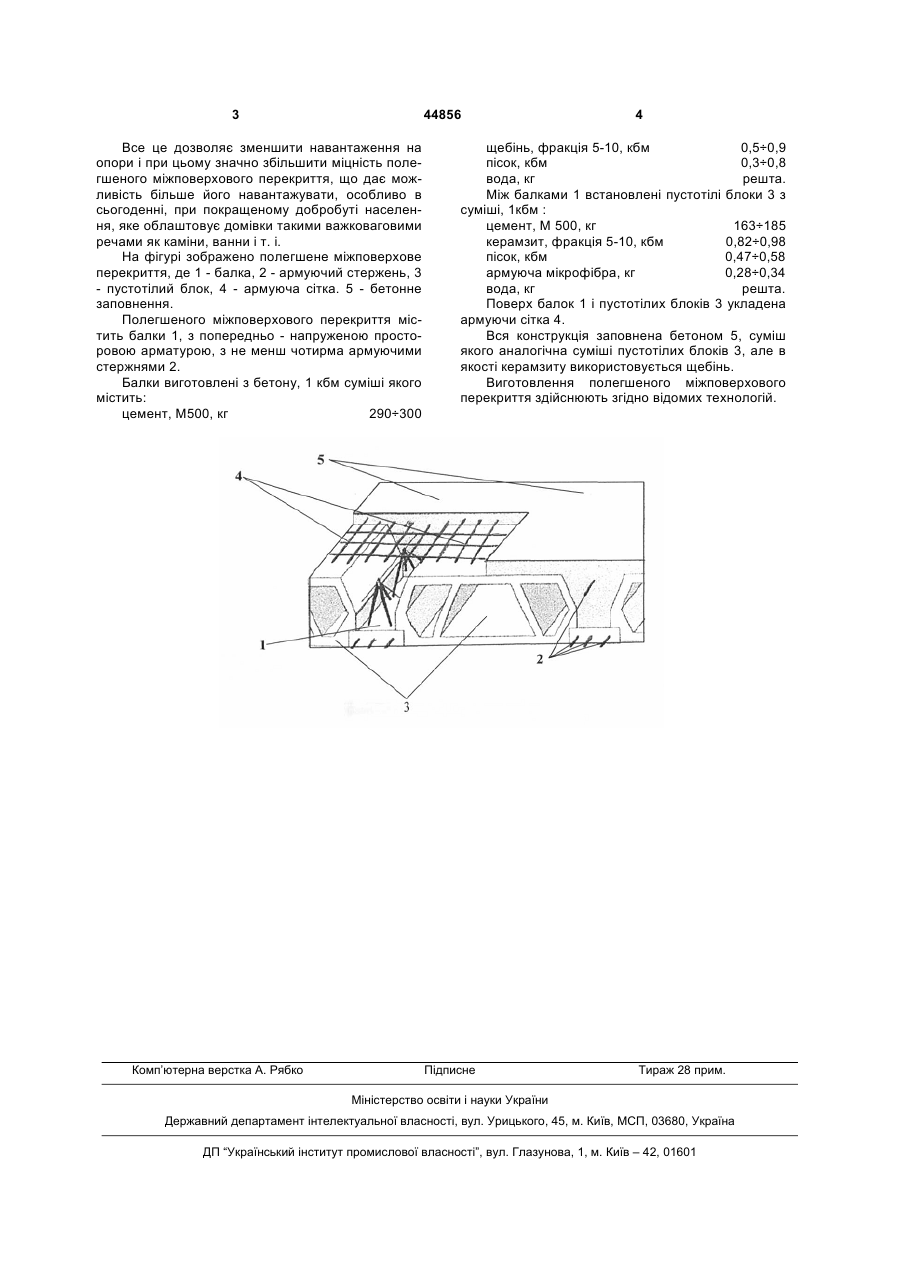

Полегшене міжповерхове перекриття, яке містить укладені на опори балки з попередньо напруженою просторовою арматурою на бетонній основі, встановлені між балками пустотілі блоки, армуючу сітку та заповнене бетоном, яке відрізняється тим, що основа балки з попередньо напруженою просторовою арматурою виготовлена з бетону, 1м3 суміші якого містить: 3 44856 Все це дозволяє зменшити навантаження на опори і при цьому значно збільшити міцність полегшеного міжповерхового перекриття, що дає можливість більше його навантажувати, особливо в сьогоденні, при покращеному добробуті населення, яке облаштовує домівки такими важковаговими речами як каміни, ванни і т. і. На фігурі зображено полегшене міжповерхове перекриття, де 1 - балка, 2 - армуючий стержень, 3 - пустотілий блок, 4 - армуюча сітка. 5 - бетонне заповнення. Полегшеного міжповерхового перекриття містить балки 1, з попередньо - напруженою просторовою арматурою, з не менш чотирма армуючими стержнями 2. Балки виготовлені з бетону, 1 кбм суміші якого містить: цемент, М500, кг 290÷300 Комп’ютерна верстка А. Рябко 4 щебінь, фракція 5-10, кбм 0,5÷0,9 пісок, кбм 0,3÷0,8 вода, кг решта. Між балками 1 встановлені пустотілі блоки 3 з суміші, 1кбм : цемент, М 500, кг 163÷185 керамзит, фракція 5-10, кбм 0,82÷0,98 пісок, кбм 0,47÷0,58 армуюча мікрофібра, кг 0,28÷0,34 вода, кг решта. Поверх балок 1 і пустотілих блоків 3 укладена армуючи сітка 4. Вся конструкція заповнена бетоном 5, суміш якого аналогічна суміші пустотілих блоків 3, але в якості керамзиту використовується щебінь. Виготовлення полегшеного міжповерхового перекриття здійснюють згідно відомих технологій. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLight inserted floor
Автори англійськоюProtchenko Andrii Vasyliovych, Protchenko Bohdana Orestivna
Назва патенту російськоюОблегченное межэтажное перекрытие
Автори російськоюПротченко Андрей Васильевич, Протченко Богдана Орестовна
МПК / Мітки
МПК: E04B 5/00
Мітки: полегшене, міжповерхове, перекриття
