Збірно-монолітне залізобетонне перекриття

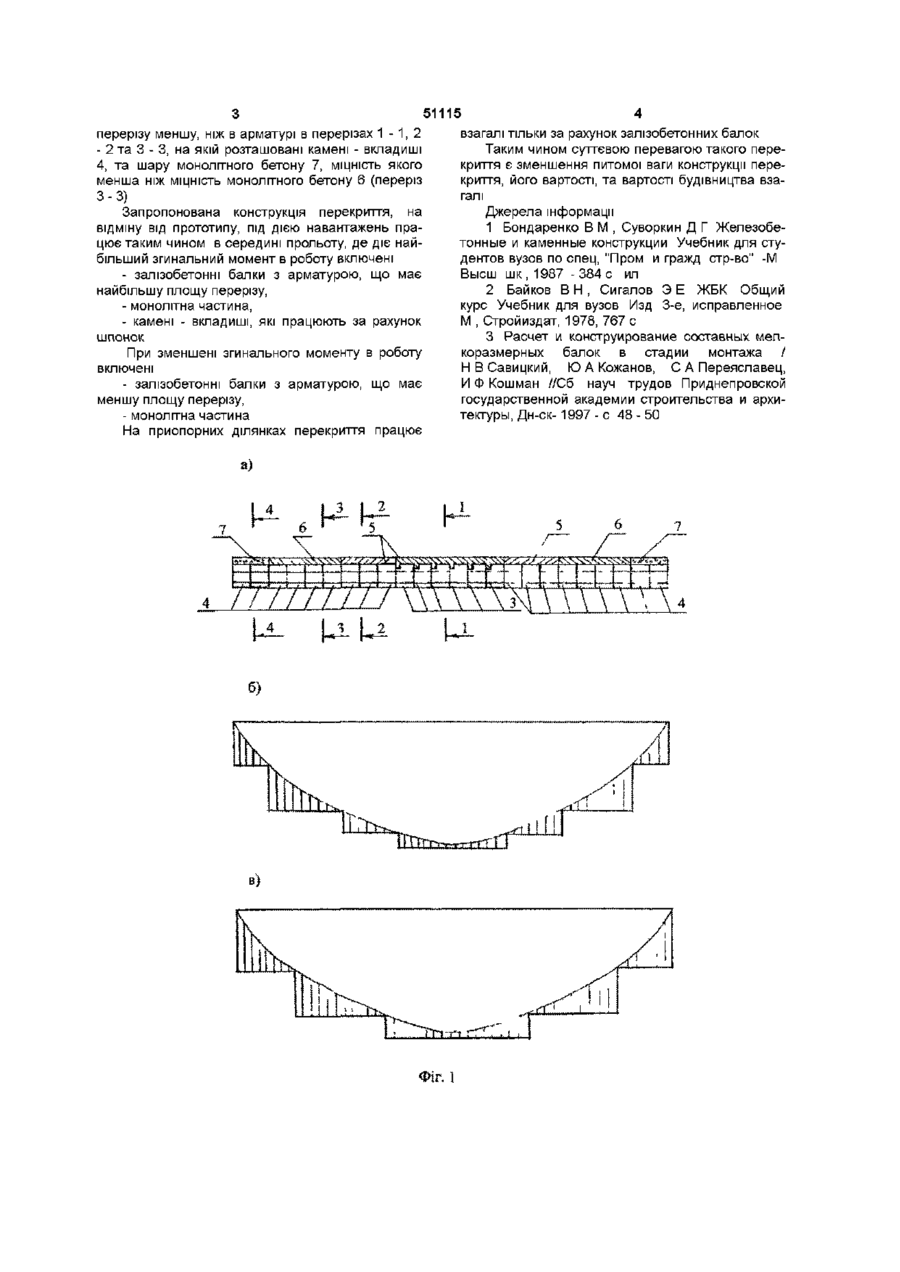

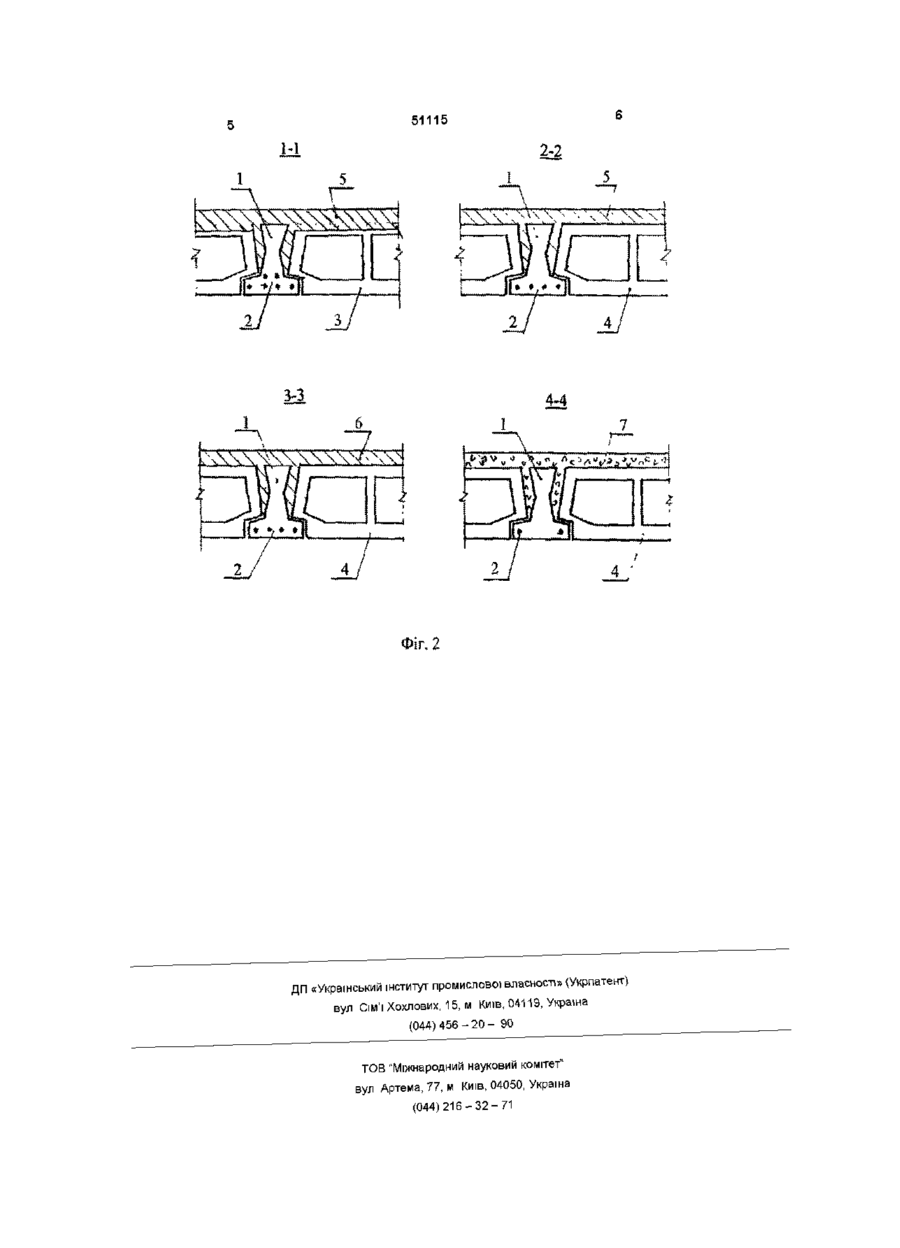

Збірно-монолітне залізобетонне перекриття, що містить несучі залізобетонні балки, каменівкладиші та монолітну частину, яке відрізняється тим, що несучі залізобетонні балки мають арматуру змінного перерізу та розташовані з кроком 480 800 мм камені-вкладиші, розташовані у середній частині прогону перекриття, виконані зі шпонками, а монолітна частина складається з шарів бетону різного класу, який визначається епюрами матеріалів різного класу який визначається епюром Суть винаходу пояснюється кресленнями де на фіг 1 зображений фрагмент поздовжнього перерізу перекриття (фіг 1а), епюра матеріалів по бетону (фіг 16) та епюра матеріалів по арматурі (фіг 1 в), на фіг 2 - поперечні перерізи перекриття Збірно - монолітне залізобетонне перекриття містить залізобетонні балки 1 з арматурою 2 на яких розташовані камені -.вкладиші 3 (зі шпонками), 4 (без шпонок) та шар монолітного бетону, ділянки 5 6, 7 Залізобетонні балки 1, на відміну від прототипу, розташовані з кроком 480 800 мм в залежності від розміру каменів - вкладишів В середині прольоту (переріз 1 -1), де діє максимальний згинальний момент перекриття виконане з несучої залізобетонної балки 1 з арматурою 2, на якій розташовані камені - вкладиші 3 зі шпонками, та шару монолітного бетону 5, який заповнює шпонки та простір між каменями - вкладишами З, при зменшенні згинального моменту (переріз 2 - 2) перекриття виконується з каменів - вклаяишів 4, розташованих на ДІЛЯНЦІ несучої залізобетонної балки 1 з арматурою 2, що має площу меншу ніж в середині прольоту, та монолітного бетону 5, при подальшому зменшенні згинального моменту (переріз 3-3) перекриття містить несучу залізобетонну балку і з арматурою 2, на якій розташовані камені вкладиші 4, та шар монолітного бетону 6, МІЦНІСТЬ якого менша, ніж МІЦНІСТЬ МОНОЛІТНОГО бетону 5 в перерізах 1 - 1 та 2 - 2 на приопорних ділянках (переріз 4 - 4) перекриття виконане з несучої залізобетонної балки 1 з арматурою 2, що має площу ю ю 51115 перерізу меншу, ніж в арматурі в перерізах 1 - 1 , 2 - 2 та 3 - 3, на якій розташовані камені - вкладиші 4, та шару монолітного бетону 7, МІЦНІСТЬ ЯКОГО менша ніж МІЦНІСТЬ монолітного бетону 6 (переріз 3-3) Запропонована конструкція перекриття, на відміну від прототипу, під дією навантажень працює таким чином в середині прольоту, де діє найбільший згинальний момент в роботу включені - залізобетонні балки з арматурою, що має найбільшу площу перерізу, - монолітна частина, - камені - вкладиші, які працюють за рахунок шпонок При зменшені згинального моменту в роботу включені - залізобетонні балки з арматурою, що має меншу площу перерізу, - монолітна частина На приопорних ділянках перекриття працює а) б) в) Фіг. 1 взагалі тільки за рахунок залізобетонних балок Таким чином суттєвою перевагою такого перекриття є зменшення питомої ваги конструкції перекриття, його вартості, та вартості будівництва взагалі Джерела інформації 1 Бондаренко В М , Суворкин Д Г Железобетонные и каменные конструкции Учебник для студентов вузов по спец, "Пром и гражд стр-во" -М Высш шк, 1987 -384 с ил 2 Байков В Н , Сигалов Э Е ЖБК Общий курс Учебник для вузов Изд 3-е, исправленное М , Стройиздат, 1978, 767 с 3 Расчет и конструирование составных мелкоразмерных балок в стадии монтажа / Н В Савицкий, Ю А Кожанов, С А Переяславец, И Ф Кошман //Сб науч трудов Приднепровской государственной академии строительства и архитектуры, Дн-ск-1997 - с 48-50 51115 1-1 2-2 3-3 Фіг, 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
