Робочий орган культиватора
Номер патенту: 45407
Опубліковано: 10.11.2009
Автори: Лузан Петро Григорович, Свірень Микола Олександрович, Шмат Сергій Іванович, Мачок Юрій Вікторович, Воротнюк Валентин Володимирович
Формула / Реферат
1. Робочий орган культиватора, що містить ліву та праву лапи і хвостовик, який відрізняється тим, що лапи робочого органу виконані з двох частин - передньої з мінімальним кутом підйому та задньої - зі змінним кутом підйому від мінімального до максимального, причому передня частина має найбільшу довжину в зоні носка, а найменшу - в зоні п'яти лапи.
2. Робочий орган культиватора за п. 1, який відрізняється тим, що на різальній частині лап виконані поздовжні виступи - зубці з відстанню між ними не більше 5 см.
Текст

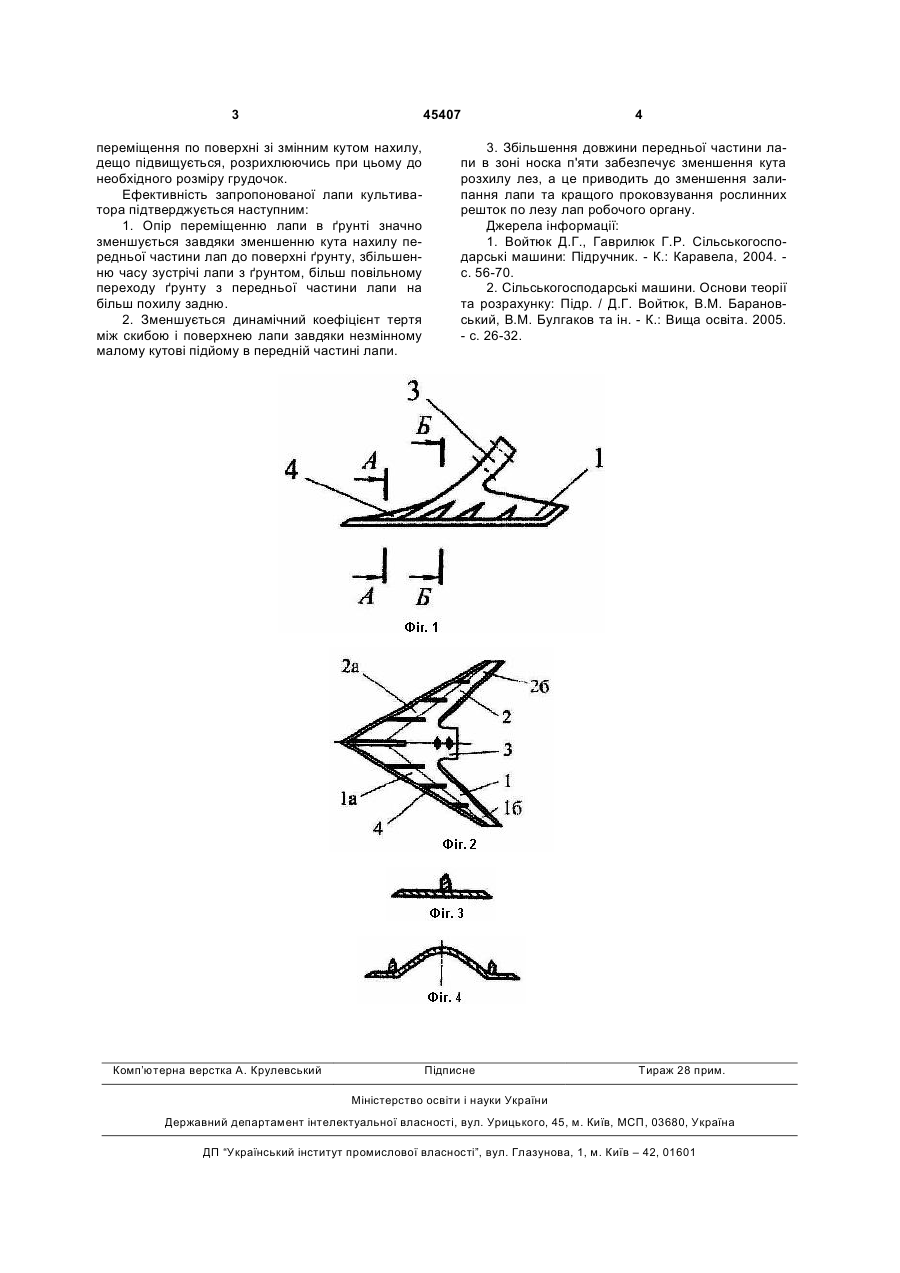

1. Робочий орган культиватора, що містить 3 45407 переміщення по поверхні зі змінним кутом нахилу, дещо підвищується, розрихлюючись при цьому до необхідного розміру грудочок. Ефективність запропонованої лапи культиватора підтверджується наступним: 1. Опір переміщенню лапи в ґрунті значно зменшується завдяки зменшенню кута нахилу передньої частини лап до поверхні ґрунту, збільшенню часу зустрічі лапи з ґрунтом, більш повільному переходу ґрунту з передньої частини лапи на більш похилу задню. 2. Зменшується динамічний коефіцієнт тертя між скибою і поверхнею лапи завдяки незмінному малому кутові підйому в передній частині лапи. Комп’ютерна верстка А. Крулевський 4 3. Збільшення довжини передньої частини лапи в зоні носка п'яти забезпечує зменшення кута розхилу лез, а це приводить до зменшення залипання лапи та кращого проковзування рослинних решток по лезу лап робочого органу. Джерела інформації: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. - К.: Каравела, 2004. с. 56-70. 2. Сільськогосподарські машини. Основи теорії та розрахунку: Підр. / Д.Г. Войтюк, В.М. Барановський, В.М. Булгаков та ін. - К.: Вища освіта. 2005. - с. 26-32. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of cultivator
Автори англійськоюShmat Serhii Ivanovych, Sviren Mykola Oleksandrovych, Luzan Petro Hryhorovych, Machok Yurii Viktorovych, Vorotniuk Valentyn Volodymyrovych
Назва патенту російськоюРабочий орган культиватора
Автори російськоюШмат Сергей Иванович, Свирень Николай Александрович, Лузан Петр Григорьевич, Мачок Юрий Викторович, Воротнюк Валентин Владимирович
МПК / Мітки
МПК: A01B 13/08
Мітки: культиватора, робочий, орган
