Робочий орган культиватора
Номер патенту: 11654
Опубліковано: 16.01.2006
Автори: Малієнко Анатолій Митрофанович, Кунда Андрій Іванович
Формула / Реферат
Робочий орган культиватора, що містить стійку, до якої за допомогою заклепок приєднані лівобічні і правобічні плоскорізальні лапи (бритви), що зміщені одна відносно одної за ходом руху, з переднім трикутним заглиблювачем, який відрізняється тим, що в робочому органі культиватора спереду до нижньої грані зміщених плоскорізальних лап за ходом руху приєднаний за допомогою зварювання трикутний заглиблювач, який розташований нижче від лез плоскорізальних лап (бритв) під гострим кутом 10°, причому трикутний заглиблювач виготовлений із такого ж матеріалу, що і плоскорізальні лапи (бритви).
Текст

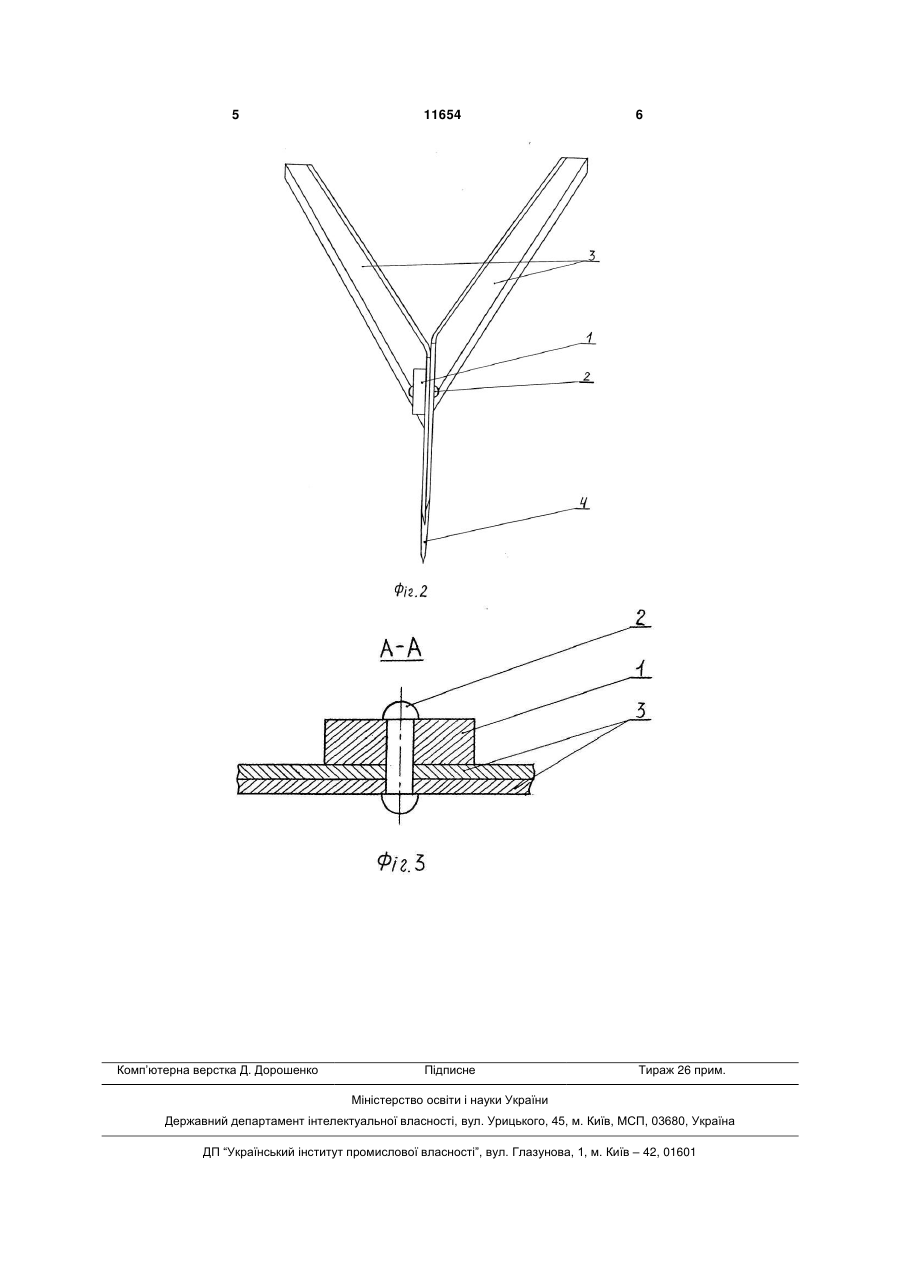

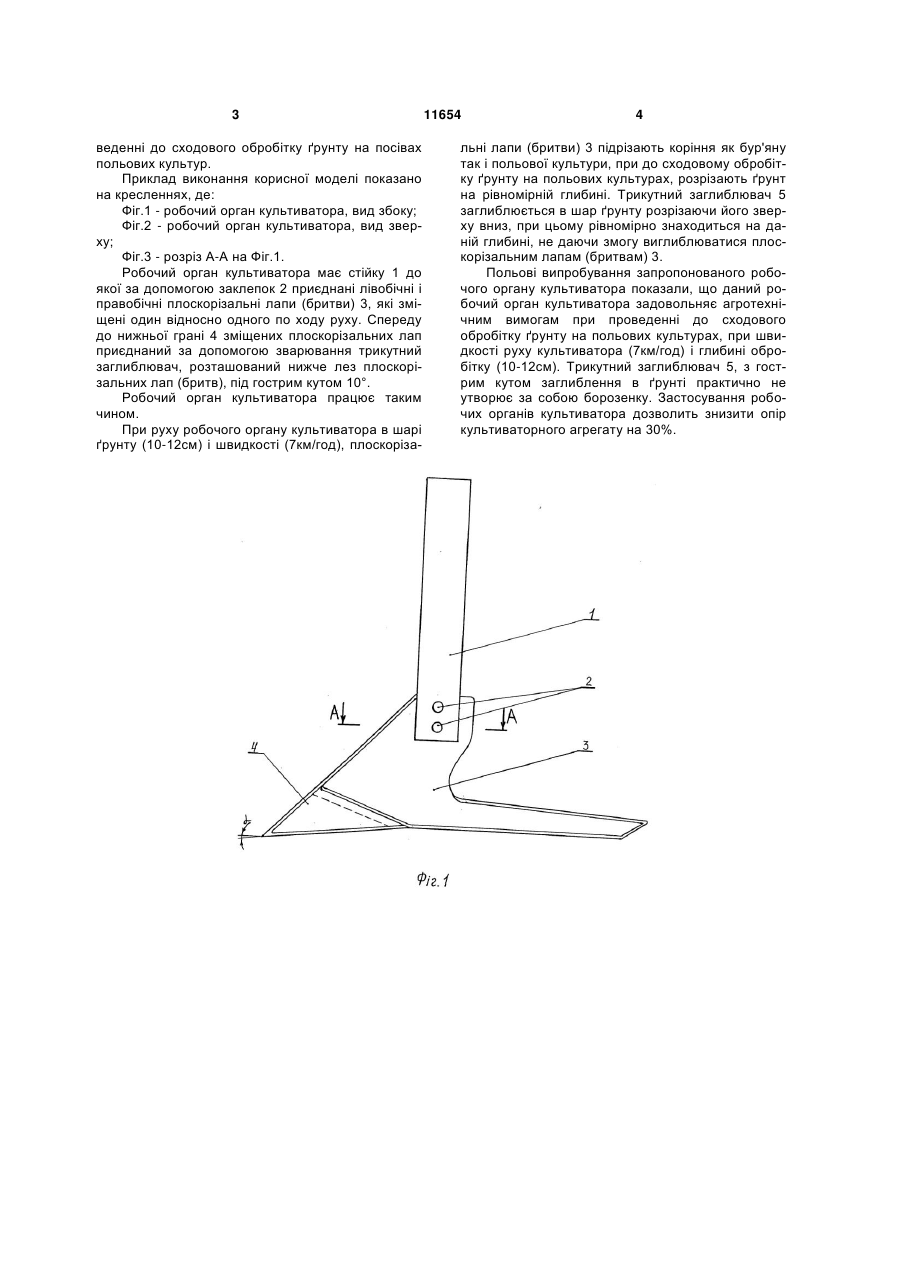

Робочий орган культиватора, що містить стійку, до якої за допомогою заклепок приєднані лівобічні і правобічні плоскорізальні лапи (бритви), що 3 веденні до сходового обробітку ґрунту на посівах польових культур. Приклад виконання корисної моделі показано на кресленнях, де: Фіг.1 - робочий орган культиватора, вид збоку; Фіг.2 - робочий орган культиватора, вид зверху; Фіг.3 - розріз А-А на Фіг.1. Робочий орган культиватора має стійку 1 до якої за допомогою заклепок 2 приєднані лівобічні і правобічні плоскорізальні лапи (бритви) 3, які зміщені один відносно одного по ходу руху. Спереду до нижньої грані 4 зміщених плоскорізальних лап приєднаний за допомогою зварювання трикутний заглиблювач, розташований нижче лез плоскорізальних лап (бритв), під гострим кутом 10°. Робочий орган культиватора працює таким чином. При руху робочого органу культиватора в шарі ґрунту (10-12см) і швидкості (7км/год), плоскоріза 11654 4 льні лапи (бритви) 3 підрізають коріння як бур'яну так і польової культури, при до сходовому обробітку ґрунту на польових культурах, розрізають ґрунт на рівномірній глибині. Трикутний заглиблювач 5 заглиблюється в шар ґрунту розрізаючи його зверху вниз, при цьому рівномірно знаходиться на даній глибині, не даючи змогу виглиблюватися плоскорізальним лапам (бритвам) 3. Польові випробування запропонованого робочого органу культиватора показали, що даний робочий орган культиватора задовольняє агротехнічним вимогам при проведенні до сходового обробітку ґрунту на польових культурах, при швидкості руху культиватора (7км/год) і глибині обробітку (10-12см). Трикутний заглиблювач 5, з гострим кутом заглиблення в ґрунті практично не утворює за собою борозенку. Застосування робочих органів культиватора дозволить знизити опір культиваторного агрегату на 30%. 5 Комп’ютерна верстка Д. Дорошенко 11654 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of a cultivator
Автори англійськоюMaliienko Anatolii Mytrofanovych
Назва патенту російськоюРабочий орган культиватора
Автори російськоюМалиенко Анатолий Митрофанович
МПК / Мітки
МПК: A01B 35/22
Мітки: робочий, орган, культиватора
