Гумова суміш

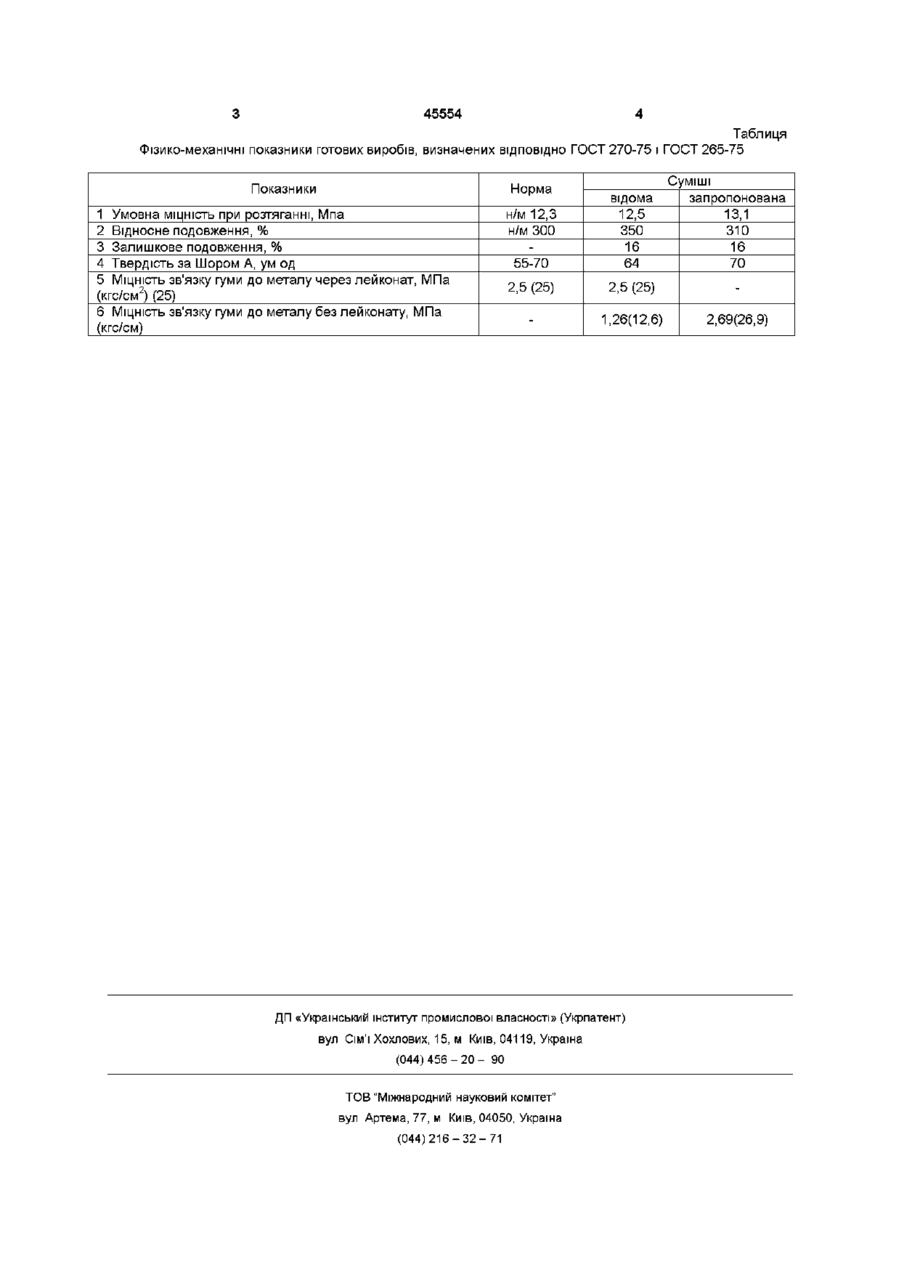

Гумова суміш на основі ненасиченого каучуку, яка містить вулканізуючі агенти, активатор і прискорювач вулканізації, пластифікатор, наповнювач Винахід відноситься до гумової суміші на основі ненасиченого каучуку і може бути застосований у гумотехнічній промисловості для виробництва армованих формових виробів Відома гумова суміш на основі ненасиченого каучуку - ізопренового СКІ - 3 75,Ов ч та каучуку СКД II гр - 25,Ов ч, яка містить технічний вуглець П-705 - 32,0в ч .технічний вуглець П-324 - 35,0в ч , 2,2-дибензтіазолдисульфід - 0,8в ч, сірку - 2,2в ч, білило цинкове - 3,0в ч, суміш синтетичних жирних кислот (С21-С25) - 3,0в ч, діафен ФП - 2,0в ч, парал а й т ^ - 1,0вч, нафтам - 2-1,Овч, сажу білу БС100 - 5,0в ч , N-нітрозодифеніламш - 0,5в ч, екстракт нафтовий - 5,0в ч та крейду - 37,0 (технологічний регламент Лисичанського заводу ГТВ, рецепт 66-330) Вадою відомої гумової суміші є те, що вона застосовується тільки із вживанням лейконатного клею, який є важкодоступним та дефіцитним Метою винаходу є створення гумової суміші, в якій впровадження нової добавки дозволить розширити сировинну базу та підвищити МІЦНІСТЬ звя'зку гуми з металом Поставлена мета досягається тим, що в відому гумову суміш на основі ненасиченого каучуку, яка містить вулканізуючі агенти, активатор і прискорювач вулканізації, пластифікатор, наповнювач і спеціальні добавки, додають сечовиноформаль і спеціальні добавки, яка відрізняється тим, що додатково включає сечовино-формальдепдну смолу КФП при такому співвідношенні компонентів (ваг ч на 100 ваг ч каучуку) ізопреновий каучук СКІ- 3-75,0, каучук СКД II гр - 25,0, технічний вуглець П-705 - 32,0, технічний вуглець П-324 35,0,2,2-дибензтіазолдисульфід - 0,8, сірку - 2,2, білило цинкове - 3,0, паралайт - 17-1,0, нафтам 2-1,0, сажу білу БС - 100-5,0, N-нітрозодифеніламін - 0,5, екстракт нафтовий - 5,0, крейду - 37,0, діафен ФП - 2,0, смолу сечовино-формальдепдну КФП - 2,0, суміш синтетичних жирних кислот (С2і-С25)-3,0 депдну смолу КФП як добавку, що підвищує адгезію гуми до металу Смолу КФП випускають згідно ТУ-13375003-001 -97 Запровадження до гумової суміші 2ваг ч смоли КФП на ЮОвагч каучуку дозволяє виключити стадію обробки лейконатним клеєм металічної арматури, а також підвищити МІЦНІСТЬ зв'язку гумаметал, забезпечити високі фізико-механічні показники гуми Гумову суміш готують у гумозмішувачі, в який завантажують інгредієнти в КІЛЬКОСТІ (ваг ч на ЮОвагч каучуку) ізопреновий каучук СКІ-3 - 75,0, каучук СКД Игр - 25,0, технічний вуглець П-705 32,0, технічний вуглець П-324 - 35,0, 2,2дибензтіазолдисульфід-08 сірку - 2,2, паралайт17 - 1,0, нафтам-2 - 1,0, білило цинкове - 3,0, суміш синтетичних жирних кислот (С21-С25) - З О , сажу білу БС-100 - 5,0, N-нітрозодифеніламін - 0,5, екстрат нафтовий - 5,0, крейду - 37,0, діафен ФП - 2,0 та смолу сечовиноформальдепдну КФП - 2,0 Гумову суміш готують при температурі 70°С і вулканізують при температурі 140°С протягом ЗО хвилин Фізико-механічні показники готових виробів визначені за стандартними методиками (ГОСТ 270-75 і ГОСТ 265-75) та приведені в таблиці ю ю ю З 45554 4 Таблиця Фізико-механічні показники готових виробів, визначених ВІДПОВІДНО ГОСТ 270-75 і ГОСТ 265-75 Показники Норма 1 Умовна МІЦНІСТЬ при розтяганні, Мпа 2 Відносне подовження, % 3 Залишкове подовження, % 4 Твердість за Шором А, ум од 5 МІЦНІСТЬ зв'язку гуми до металу через леиконат, МПа 2 (кгс/см ) (25) 6 МІЦНІСТЬ зв'язку гуми до металу без леиконату, МПа (кгс/см) н/м 12,3 н/м 300 55-70 2,5 (25) 2,5 (25) 1,26(12,6) 2,69(26,9) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 Суміші запропонована 13,1 310 16 70 відома 12,5 350 16 64
