Прилад для визначення капілярності текстильних матеріалів

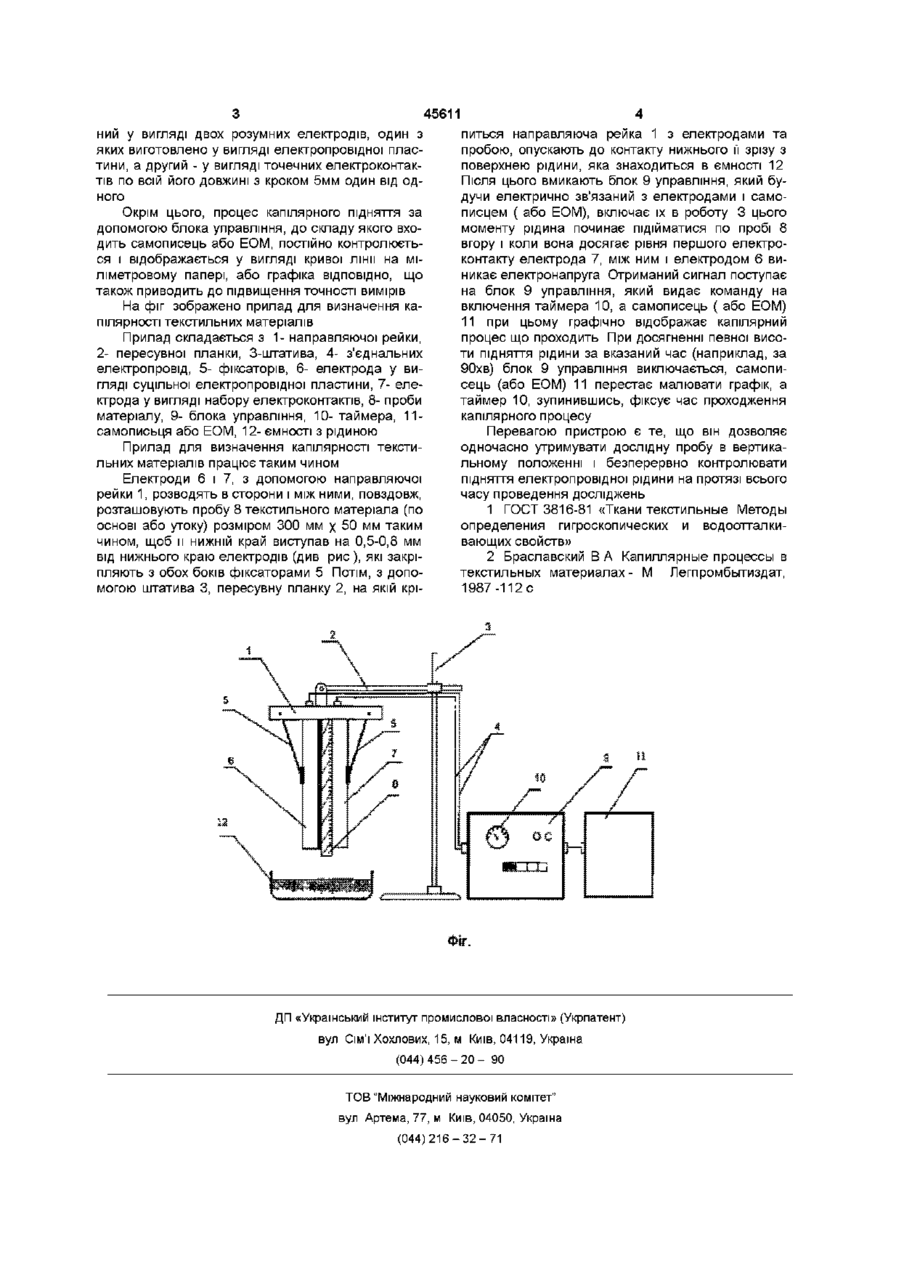

Прилад для визначення капілярності текстильних матеріалів, який містить пристрій для закріплення проби текстильного матеріалу, електропровідні контакти, ємність з рідиною і реєстраційний засіб, який відрізняється тим, що пристрій для закріплення проби текстильного матеріалу виконаний у вигляді двох рознімних електродів, один з яких виготовлено у вигляді електропровідної пластини, а другий - у вигляді точкових електроконтактів по всій його довжині з кроком 5 Винахід відноситься до текстильної галузі легкої промисловості, а саме, до приладів, які вивчають капілярне підняття рідини в текстильних матеріалах Відомо пристрій для визначення висоти капілярного підняття підфарбованої рідини за певний час по вертикально розташованій пробі відбіленого текстильного матеріалу До основного складу пристрою входить П-образний штатив, дві метричні ЛІНІЙКИ, секундомір та ємність з підфарбованою рідиною До верхньої планки П-образного штатива, над ємністю з підфарбованою рідиною, закріпляється смужка проби текстильного матеріалу, по дві сторони якої встановлені дві метричні ЛІНІЙКИ для візуального контролю капілярного підняття рідини на протязі бОхв [1] Недоліками пристрою є відсутність постійного автоматичного контролю за висотою капілярного піднімання рідини по пробі текстильного матеріалу, що унеможливлює його використання для вивчення гігроскопічних властивостей пофарбованих тканин різного асортименту (тканих, нетканих, ткано-трикотажних, трикотажних) по відношенню до рідин, які різняться за природою Відомий також прилад для визначення висоти капілярного підняття рідини по вертикально розташованій пробі текстильних матеріалів Прилад ється смужка проби матеріалу і з однієї сторони метрична лінійка, а переносний зажим з електроконтактами, який електричне з'єднаний з блоком управління, призначеним для автоматичного фіксування підняття електропровідної рідини на заданий рівень, закріплюється на тектильному матеріалі на певній висоті [2] Електричний сигнал про момент підняття рідини до рівня, заданого метричною ЛІНІЙКОЮ, завдяки переносному зажиму з електроконтактами, поступає на блок управління, який видає команду на вимкнення секундоміра та включення звукової сигналізації Недоліком приладу є дискретність визначення висоти капілярного підняття рідини, яка обумовлюється використанням переносного зажима з складається з штатива, метричної ЛІНІЙКИ, ЄМНОСТІ з електропровідною рідиною, переносного зажима з електроконтактами, секундоміра, звукової сигналізації, та блока управління 3 допомогою штатива, над ємністю з електопровідною рідиною, закріплю MM ОДИН ВІД ОДНОГО електро-контактами і, в зв'язку з цим, ПОСТІЙНІЙ необхідність його вимусового пересування по висоті смужки проби текстильного матеріала, що приводить до створення умов виникнення неточностей замірів висоти капілярного підняття та суттєвих похибок при визначенні загального часу капілярного процесу В основу винаходу покладено завдання постійного контролю за висотою капілярного підняття електропровідної рідини пробами текстильних матеріалів та підвищення точності визначення загального часу капілярного процесу Задача вирішується тим, що прилад для визначення капілярності текстильних матеріалів, який містить електропровідні контакти, ємність з рідиною, реєстраційний засіб, пристрій для закріплення проби текстильного матеріалу, який викона (О ю 45611 ний у вигляді двох розумних електродів, один з яких виготовлено у вигляді електропровідної пластини, а другий - у вигляді точечних електроконтактів по всій його довжині з кроком 5мм один від одного Окрім цього, процес капілярного підняття за допомогою блока управління, до складу якого входить самописець або ЕОМ, постійно контролюється і відображається у вигляді кривої лінії на міліметровому папері, або графіка ВІДПОВІДНО, ЩО також приводить до підвищення точності вимірів На фіг зображено прилад для визначення капілярності текстильних матеріалів Прилад складається з 1- направляючої рейки, 2- пересувної планки, 3-штатива, 4- з'єднальних електропровід, 5- фіксаторів, 6- електрода у вигляді суцільної електропровідної пластини, 7- електрода у вигляді набору електроконтактів, 8- проби матеріалу, 9- блока управління, 10- таймера, 11самописьця або ЕОМ, 12- ємності з рідиною Прилад для визначення капілярності текстильних матеріалів працює таким чином Електроди 6 і 7, з допомогою направляючої рейки 1, розводять в сторони і між ними, повздовж, розташовують пробу 8 текстильного матеріала (по основі або утоку) розміром 300 мм х 50 мм таким чином, щоб и нижній край виступав на 0,5-0,8 мм від нижнього краю електродів (див рис), які закріпляють з обох боків фіксаторами 5 Потім, з допомогою штатива 3, пересувну планку 2, на якій крі питься направляюча рейка 1 з електродами та пробою, опускають до контакту нижнього її зрізу з поверхнею рідини, яка знаходиться в ємності 12 Після ЦЬОГО вмикають блок 9 управління, який будучи електрично зв'язаний з електродами і самописцем ( або ЕОМ), включає їх в роботу 3 цього моменту рідина починає підійматися по пробі 8 вгору і коли вона досягає рівня першого електроконтакту електрода 7, між ним і електродом 6 виникає електронапруга Отриманий сигнал поступає на блок 9 управління, який видає команду на включення таймера 10, а самописець ( або ЕОМ) 11 при цьому графічно відображає капілярний процес що проходить При досягненні певної висоти підняття рідини за вказаний час (наприклад, за 90хв) блок 9 управління виключається, самописець (або ЕОМ) 11 перестає малювати графік, а таймер 10, зупинившись, фіксує час проходження капілярного процесу Перевагою пристрою є те, що він дозволяє одночасно утримувати дослідну пробу в вертикальному положенні і безперервно контролювати підняття електропровідної рідини на протязі всього часу проведення досліджень 1 ГОСТ 3816-81 «Ткани текстильные Методы определения гигроскопических и водоотталкивающих свойств» 2 Браславский В А Капиллярные процессы в текстильных материалах- М Легпромбытиздат, 1987-112 с ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
