Арочне кріплення з прямокутним підсиленням

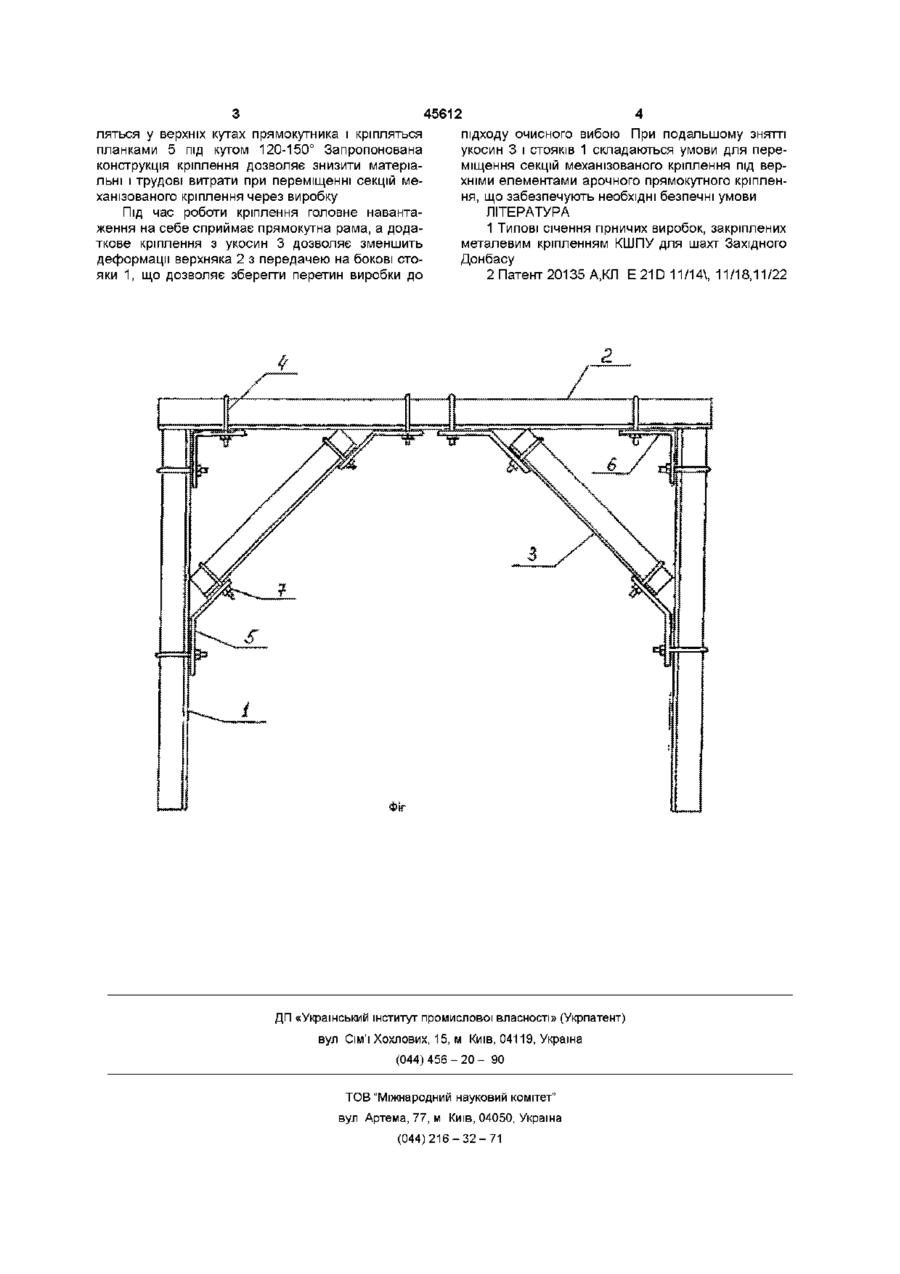

Арочне кріплення з прямокутним підсиленням, що виконане розбірним, яке містить стояки, верхняк, планки, скоби, гайки та укосини, яке відрізняється тим, що стояки і верхняк у вертикальній площині утворюють прямокутник, додатково у кріпленні встановлено укосини у верхніх кутах, які кріпляться планками під кутом 120-150 град до стояків і верхняка Винахід відноситься до гірничої справи, та може бути використаний для кріплення підготовчих гірничих виробок виймальних дільниць, призначених для переходу їх очисними вибоями Відоме арочне податливе кріплення [1] характеризується наявністю її елементів з випуклістю, котра не дозволяє здержувати породи кровлі від випадання при ПІДХОДІ секцій механізованих комплексів до виробок при їх перетині Найбільшим близьким технічним рішенням з'являється « Арочне податливе кріплення»[2] котре складається з несучих елементів виконаних з стояків однакової довжини, та з'єднаних під рівним тупим кутом 130° за допомогою пластин та скоб Але ця конструкція не може бути використана у підготовчих гірничих виробках при переході виробок механізованими комплексами тому, що конструкція не дозволяє її використовувати спільно з кріпленням сполучення, а при вилученні одного із бокових елементів втрачає свою несучу здібність і створюються умови для випадіння порід В основу винаходу поставлено удосконалення арочного кріплення, у якому застосовується верхній горизонтальний елемент, наявність якого впливає під час знімання вертикальних, та похилих елементів при переміщенні секцій механізованого кріплення, що виключає тимчасові та додаткові роботи .звязані з посиленням порід кровлі Поставлене завдання вирішується завдяки застосуванню в передбаченому арочному кріпленні з прямокутним підсиленням арку з уздовженними вертикальними елементами та похилими елементами (укосинами) з'єднаними хомутами, та план ками під визначеним кутом (120-150°) та горизонтальними елементами, з'єднаними з аркою за допомогою скоб Заявлене технічне рішення забезпечує досягнення технічного результату тому, що наявність горизонтального елемента у пропонуемому кріплені виключає необхідність установлення тимчасових, та елементів кріплення між очисним вибоєм, та виробкою при її перегині На Фіг показаний загальний вигляд арочного прямокутного кріплення, де 1 стояк 2 верхняк 3 укосина 4 скоба 5 планка для з'єднання укосини зі стояком та верхняком 6 планка дня ладнання столки з верхняком 7 гайка Арочне прямокутне кріплення містить стояки 1, верхняк 2 3 митою збільшення несучої спроможності кріплення застосовуються укосин 3, з'єднані скобами 4, планками 5, та гайками 7 з вербняком 2, та стояками 1 під кутом 120-150 Стояки з верхняком з'єднуються планками 6, та стояками 4 Кріплення працює наступним чином Елементи кріплення стояки - 1, верхняк-2, укосини-3, та складове частини елементів - кріплення (4,5,6,7,) виготовляються на поверхні та доставляються до місця монтажу Стояки 1,верхняк 2, укосини 3 виготовляють з специрофілю типа СВП планки 3,6-і листового металу і підбираються рівними по куту згибу Укосини 3 став (О ю 45612 ляться у верхніх кутах прямокутника і кріпляться планками 5 під кутом 120-150° Запропонована конструкція кріплення дозволяє знизити матеріальні і трудові витрати при переміщенні секцій механізованого кріплення через виробку Під час роботи кріплення головне навантаження на себе сприймає прямокутна рама, а додаткове кріплення з укосин 3 дозволяє зменшить деформації верхняка 2 з передачею на бокові стояки 1, що дозволяє зберегти перетин виробки до підходу очисного вибою При подальшому знятті укосин 3 і стояків 1 складаються умови для переміщення секцій механізованого кріплення під верхніми елементами арочного прямокутного кріплення, що забезпечують необхідні безпечні умови ЛІТЕРАТУРА 1 Типові січення гірничих виробок, закріплених металевим кріпленням КШПУ для шахт Західного Донбасу 2 Патент 20135 А,КЛ E21D 11/14V 11/18,11/22 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
