П’єзоелектричний акселерометр

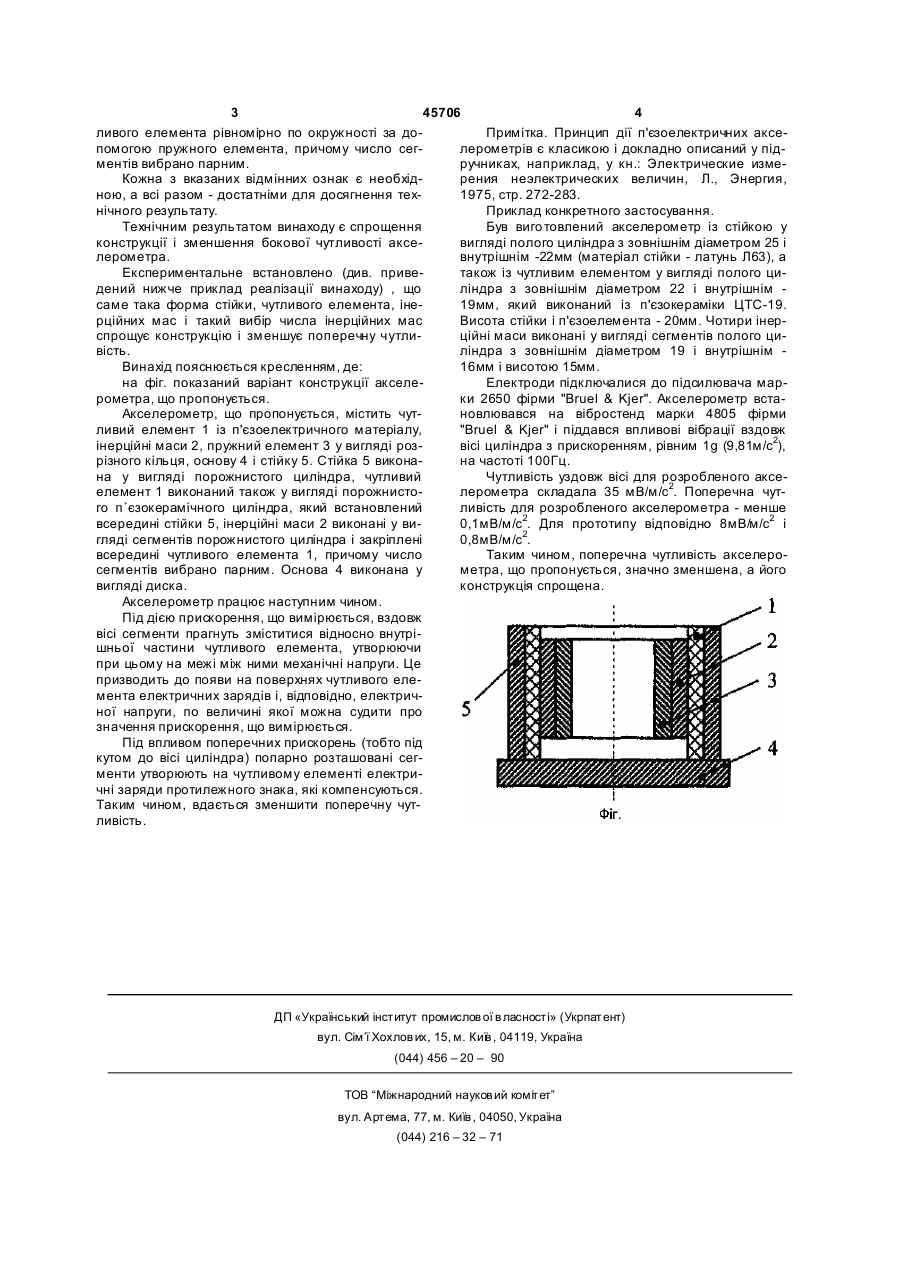

П'єзоелектричний акселерометр, що містить чутливий елемент із п'єзоелектричного матеріалу, 3 45706 4 ливого елемента рівномірно по окружності за доПримітка. Принцип дії п'єзоелектричних аксепомогою пружного елемента, причому число сеглерометрів є класикою і докладно описаний у підментів вибрано парним. ручниках, наприклад, у кн.: Электрические измеКожна з вказаних відмінних ознак є необхідрения неэлектрических величин, Л., Энергия, ною, а всі разом - достатніми для досягнення тех1975, стр. 272-283. нічного результату. Приклад конкретного застосування. Технічним результатом винаходу є спрощення Був виго товлений акселерометр із стійкою у конструкції і зменшення бокової чутливості аксевигляді полого циліндра з зовнішнім діаметром 25 і лерометра. внутрішнім -22мм (матеріал стійки - латунь Л63), а Експериментальне встановлено (див. приветакож із чутливим елементом у вигляді полого цидений нижче приклад реалізації винаходу) , що ліндра з зовнішнім діаметром 22 і внутрішнім саме така форма стійки, чутливого елемента, іне19мм, який виконаний із п'єзокераміки ЦТС-19. рційних мас і такий вибір числа інерційних мас Висота стійки і п'єзоелемента - 20мм. Чотири інерспрощує конструкцію і зменшує поперечну чутлиційні маси виконані у вигляді сегментів полого цивість. ліндра з зовнішнім діаметром 19 і внутрішнім Винахід пояснюється кресленням, де: 16мм і висотою 15мм. на фіг. показаний варіант конструкції акселеЕлектроди підключалися до підсилювача маррометра, що пропонується. ки 2650 фірми "Bruel & Kjer". Акселерометр встаАкселерометр, що пропонується, містить чутновлювався на вібростенд марки 4805 фірми ливий елемент 1 із п'єзоелектричного матеріалу, "Bruel & Kjer" і піддався впливові вібрації вздовж інерційні маси 2, пружний елемент 3 у вигляді розвісі циліндра з прискоренням, рівним 1g (9,81м/с2), різного кільця, основу 4 і стійку 5. Стійка 5 виконана частоті 100Гц. на у вигляді порожнистого циліндра, чутливий Чутливість уздовж вісі для розробленого аксеелемент 1 виконаний також у вигляді порожнистолерометра складала 35 мВ/м/с2. Поперечна чутго п´єзокерамічного циліндра, який встановлений ливість для розробленого акселерометра - менше всередині стійки 5, інерційні маси 2 виконані у ви0,1мВ/м/с2. Для прототипу відповідно 8мВ/м/с2 і гляді сегментів порожнистого циліндра і закріплені 0,8мВ/м/с2. всередині чутливого елемента 1, причому число Таким чином, поперечна чутливість акселеросегментів вибрано парним. Основа 4 виконана у метра, що пропонується, значно зменшена, а його вигляді диска. конструкція спрощена. Акселерометр працює наступним чином. Під дією прискорення, що вимірюється, вздовж вісі сегменти прагнуть зміститися відносно внутрішньої частини чутливого елемента, утворюючи при цьому на межі між ними механічні напруги. Це призводить до появи на поверхнях чутливого елемента електричних зарядів і, відповідно, електричної напруги, по величині якої можна судити про значення прискорення, що вимірюється. Під впливом поперечних прискорень (тобто під кутом до вісі циліндра) попарно розташовані сегменти утворюють на чутливому елементі електричні заряди протилежного знака, які компенсуються. Таким чином, вдається зменшити поперечну чутливість. ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71
