G01P 15/08 — з перетворенням в електричні або магнітні величини

Номер патенту: 90671

Опубліковано: 25.05.2010

Автори: Мюллєр Серж, Лє Траон Олів'є, Жаньйо Дені, Лєкорр Бернар, Перніс Марк

МПК: G01P 15/08

Мітки: диференціальний, монолітний, вібрації, датчик

Формула / Реферат:

1. Монолітний диференціальний датчик вібрації, виготовлений з плоскої пластини, який містить два ідентичні елементи вібрації, що функціонують у диференційному режимі із загальною робочою частотою і з'єднані між собою механічним пристроєм, симетричним відносно осі, перпендикулярної до пластини, яка містить рамку і дві сполучні перемички, кожна з яких підтримує елемент вібрації, який відрізняється тим, що рамка утворена з послідовності...

Номер патенту: 37819

Опубліковано: 10.12.2008

Автори: Лясов Володимир Григорович, Ткаченко Григорій Іванович, Хижняк Вячеслав Якович, Баленко Юрій Володимирович, Коротченков Валерій Михайлович, Розумний Юрій Ростиславович, Бойченко Денис Володимирович

МПК: G01P 15/08

Мітки: вала, двигуна, виміру, спосіб, дискретного, швидкості, обертання, приводу, реверсивного

Формула / Реферат:

1. Спосіб дискретного виміру швидкості обертання вала двигуна реверсивного приводу, що включає вимір значення швидкості за проміжок часу, який дорівнює періоду надходження одного, двох, трьох, ... або N імпульсів датчика кута повороту (ДКП), розрахунок середнього значення швидкості виконують за формулою:nі=Z∙K∙N/Тф,де Z - коефіцієнт, що враховує кількість імпульсів (К), вироблюваних ДКП на один оберт, і кількість...

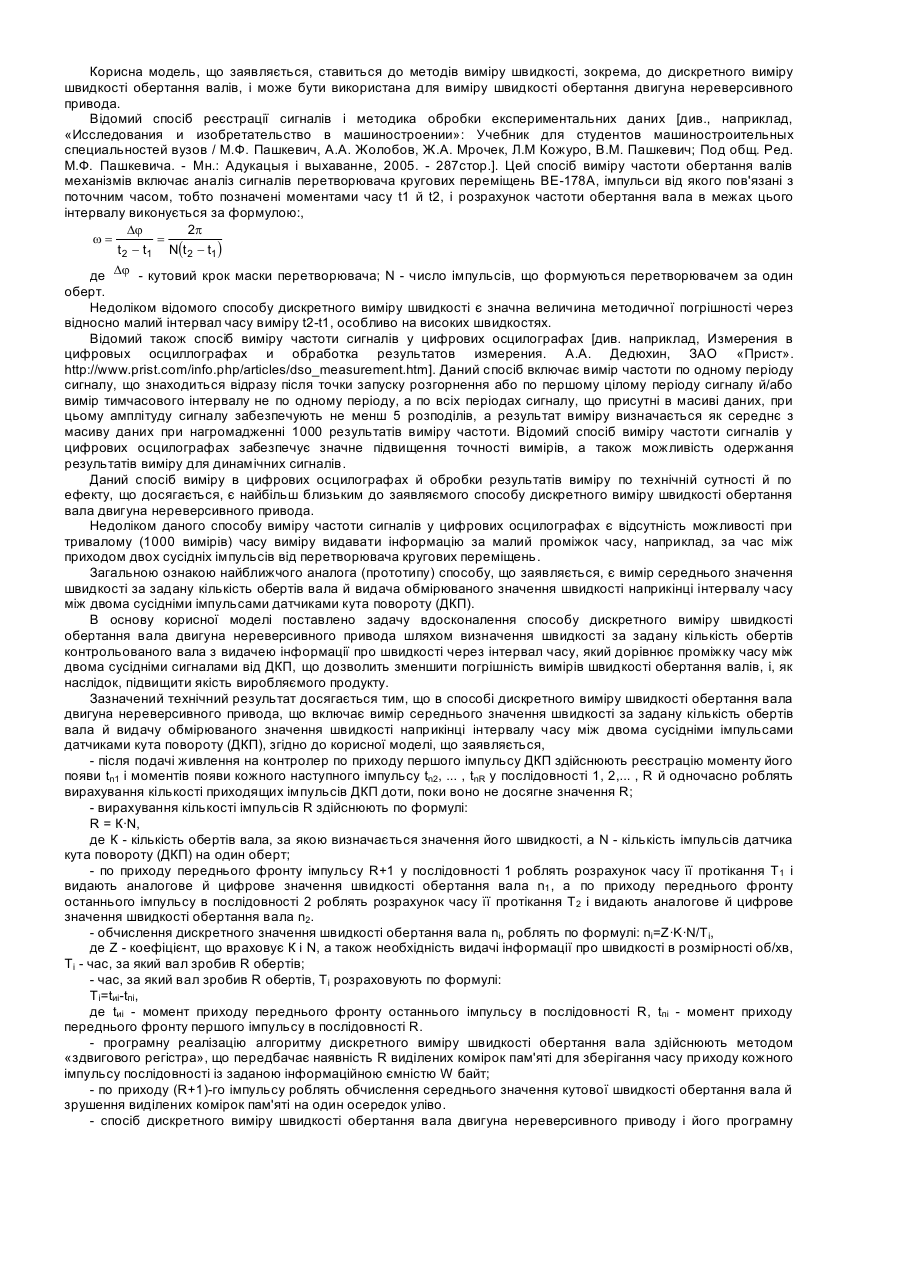

Номер патенту: 32138

Опубліковано: 12.05.2008

Автори: Башта Володимир Олексійович, Хижняк В'ячеслав Яковлевич, Віждов Павел Іванович, Вайнер Аркадій Йосифович, Лясов Володимир Григорович, Ткаченко Григорій Іванович, Бойченко Денис Володимирвоич

МПК: G01P 15/08

Мітки: дискретного, приводу, обертання, двигуна, швидкості, нереверсивного, спосіб, виміру, вала

Формула / Реферат:

1. Спосіб дискретного виміру швидкості обертання вала приводного двигуна нереверсивного приводу, що включає вимір середнього значення швидкості за задану кількість обертів вала й видачу обмірюваного значення швидкості наприкінці інтервалу часу між двома сусідніми імпульсами датчиками кута повороту (ДКП), який відрізняється тим, що після подачі живлення на контролер по приходу першого імпульсу ДКП, здійснюють реєстрацію моменту його появи tn1...

Номер патенту: 81540

Опубліковано: 10.01.2008

Автори: Задорожний Юрій Григорович, Зорін Михайло Іванович, Довгий Юрій Михайлович

МПК: G01P 15/08

Мітки: п'єзоелектричний, акселерометр

Формула / Реферат:

1. П’єзоелектричний акселерометр, який містить дисковий пружний елемент, що працює на вигин, один або два п’єзокерамічних елементи, що прилягають до дискового пружного елемента, інерційну вагу та нарізний елемент, що розташований вздовж осі пристрою та скріплює згадані елементи, який відрізняється тим, що додатково на нарізному елементі встановлена плоска пружина з можливістю підтискування нею інерційної ваги до дискового пружного елемента, а...

Номер патенту: 14968

Опубліковано: 15.06.2006

Автори: Василевський Віктор Порфірьович, Распопін Валерій Романович, Черепахін Віктор Іванович, Ольгард Леонід Шимонович

МПК: G01P 15/08, G01H 11/00

Мітки: пристрій, виміру, вібраційних, прискорень

Формула / Реферат:

Пристрій для виміру вібраційних прискорень, який складається з трьох частин - інтегрального акселерометра, фільтра низьких частот (ФНЧ), підсилювача, кожна зі складових частин має свій корпус і свої регулювальні елементи, які використовуються в процесі зміни виду випробувань, який відрізняється тим, що він  виконаний як складений компактний пристрій, створений під певний вид випробувань шляхом підбору датчика прискорення інтегрального...

Номер патенту: 11225

Опубліковано: 15.12.2005

Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Туз Вячеслав Валерійович, Чудаєва Ія Борисівна

МПК: G01P 15/09, G01L 1/16, G01P 15/08 ...

Мітки: величин, перетворювач, механічних, п'єзоелектричний

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, причому електроди розташовані на гранях, які перпендикулярні до вектора поляризації Р, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, вхід та вихід основного підсилювача з'єднані з...

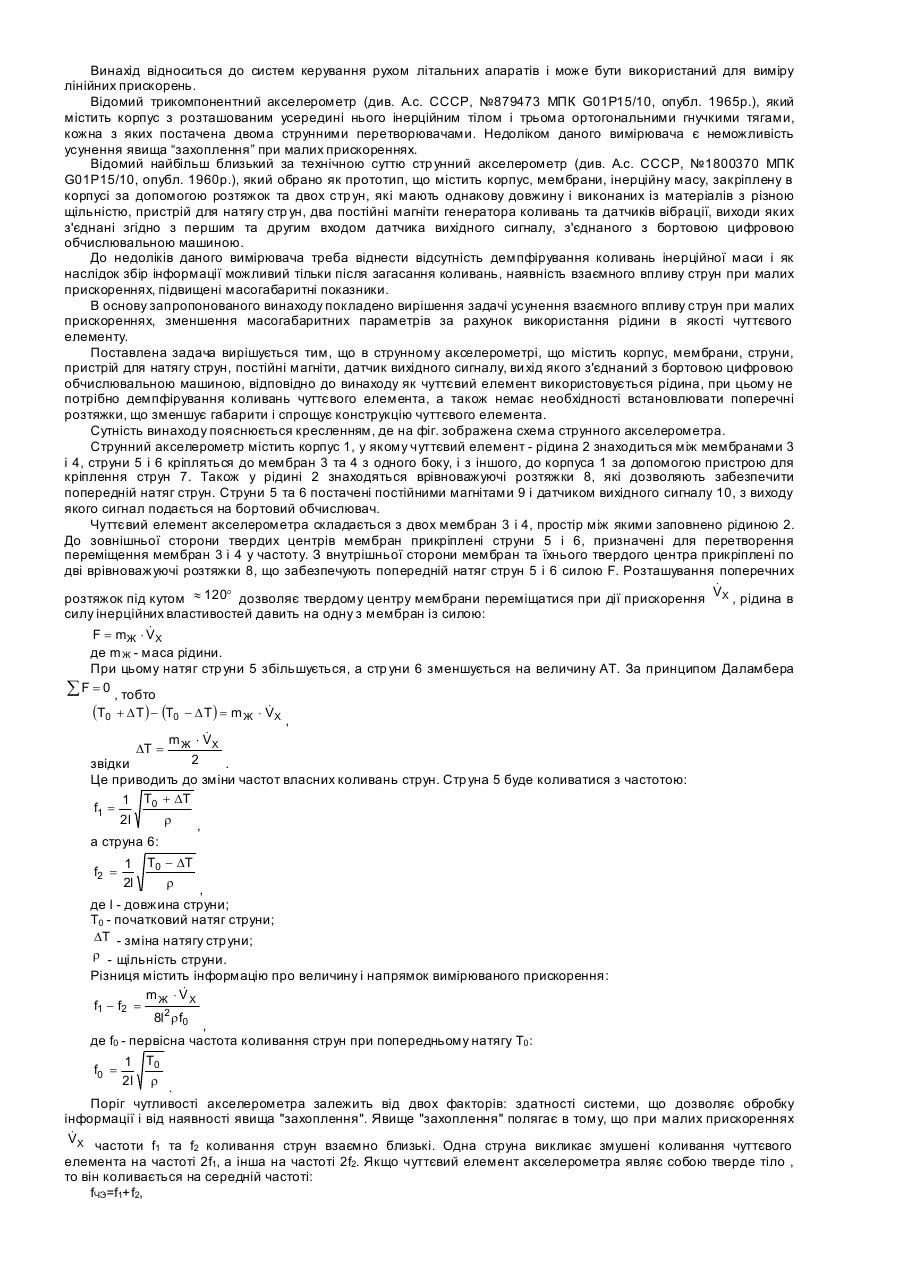

Номер патенту: 65203

Опубліковано: 15.03.2004

Автори: Концебовська Євгенія Валентинівна, Лапіна Віра Володимирівна, Кортнєва Вікторія Сергіївна, Хомяков Антон Олександрович

МПК: G01S 11/00, G01P 15/08

Мітки: струнний, акселерометр

Формула / Реферат:

Струнний акселерометр, що містить корпус, мембрани, струни, пристрій для кріплення струн, постійні магніти, датчик вихідного сигналу, який відрізняється тим, що простір між мембранами заповнено рідиною.

Номер патенту: 47957

Опубліковано: 15.07.2002

Автори: Кизима Володимир Іванович, Сокірко Олег Анатолійович, Науменко Ігор Якович

МПК: G01P 15/08

Мітки: акселерометр

Формула / Реферат:

Акселерометр, що містить корпус, перший п'єзоперетворювач та підсилювач, який відрізняється тим, що додатково містить другий п'єзоелемент, обидва п'єзоелементи наклеєно на ідентичні диски, які мають електричне з'єднання між собою, причому перший диск через перший палець з'єднано з другим п'єзоелементом, а другий диск через другий палець - з основою, яку наклеєно на магніт, і крім того пристрій містить інвертор, сигнальний процесор,...

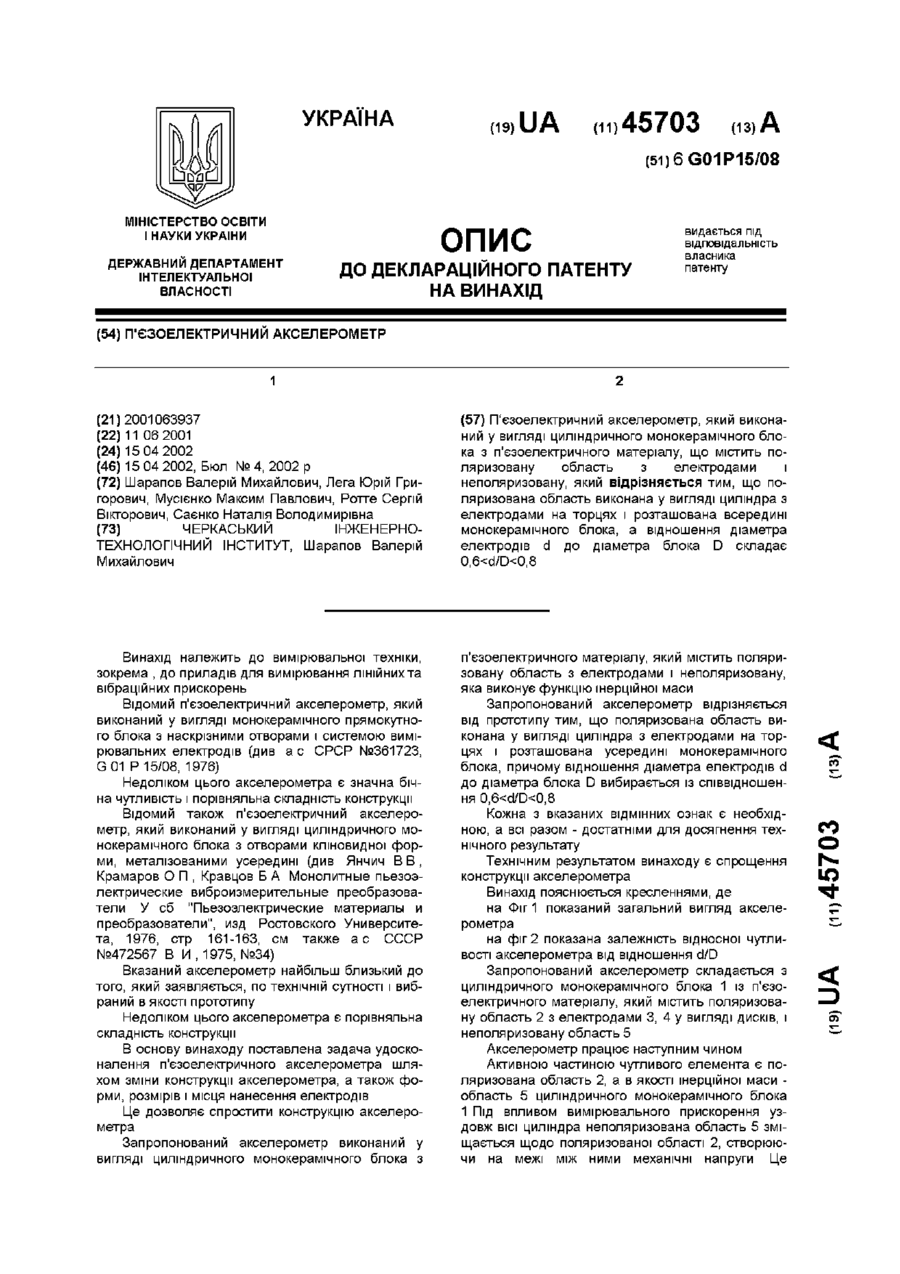

Номер патенту: 45703

Опубліковано: 15.04.2002

Автори: Саєнко Наталія Володимирівна, Шарапов Валерій Михайлович, Лега Юрій Григорович, Мусієнко Максим Павлович, Ротте Сергій Вікторович

МПК: G01B 7/00, G01P 15/08

Мітки: п'єзоелектричний, акселерометр

Формула / Реферат:

П‘єзоелектричний акселерометр, який виконаний у вигляді циліндричного монокерамічного блока з п'єзоелектричного матеріалу, що містить поляризовану область з електродами і неполяризовану, який відрізняється тим, що поляризована область виконана у вигляді циліндра з електродами на торцях і розташована всередині монокерамічного блока, а відношення діаметра електродів d до діаметра блока D складає 0,6<d/D<0,8.

Номер патенту: 42849

Опубліковано: 15.11.2001

Автори: Джаніауд Деніс, Мюллєр Серж, Траон Олівер Ле

МПК: H01L 29/84, G01P 15/08

Мітки: прискорення, монолітний, акселерометр, датчик

Формула / Реферат:

1. Монолітний датчик прискорення, що складається з нерухомої частини, рухомої масивної частини та резонатора, одна з двох кінцевих частин якого з'єднана з рухомою масивною частиною, який відрізняється тим, що він включає другу рухому масивну частину, з'єднану з іншою кінцевою частиною резонатора, гнучку раму, що оточує дві рухомі масивні частини, перший сполучний елемент, що з'єднує раму з другою рухомою масивною частиною, та другий сполучний...

Номер патенту: 39449

Опубліковано: 15.06.2001

Автори: Агафонов Юрій Миколайович, Петренко Олександр Васильович

МПК: G01P 15/08, G01P 15/02

Мітки: датчик, перевантажень, динамічних

Формула / Реферат:

1. Датчик динамічних перевантажень, що містить в собі корпус, ролик, підтиснутий до корпуса похило розміщеною у корпусі пружиною, та встановлену між роликом і корпусом фрикційну накладку, жорстко з’єднану з корпусом, який відрізняється тим, що між накладкою і корпусом уведено ізольований від корпуса електричний контакт, а накладка виконана з легкозносного матеріала.2. Датчик за п. 1, який відрізняється тим, що накладка виконана...

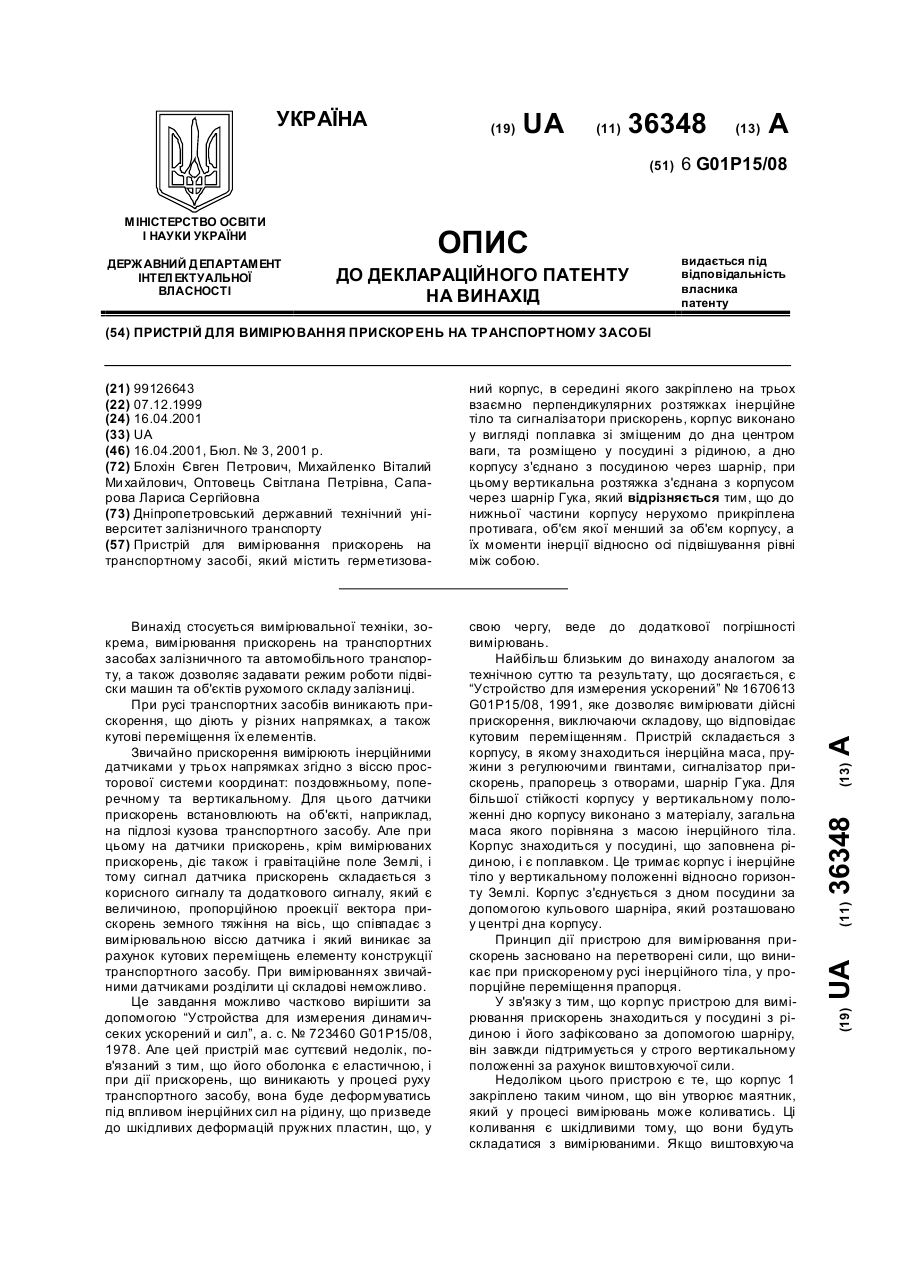

Номер патенту: 36348

Опубліковано: 16.04.2001

Автори: Оптовець Світлана Петрівна, Сапарова Лариса Сергійовна, Михайленко Віталій Михайлович, Блохін Євген Петрович

МПК: G01P 15/08

Мітки: прискорень, засоби, транспортному, пристрій, вимірювання

Текст:

...більший за об'єм противаги, корпус за рахунок виштовхуючої сили утримується у суворо вертикальному положенні відносно горизонту Землі, що дозволяє уникнути похибки, пов'язаної з кутовим переміщенням елементів конструкції транспортного засобу. Технічний результат винаходу полягає у можливості вимірювати тільки лінійні прискорення. Запропонований пристрій може бути використаним усюди, де треба вимірювати прискорення на транспортних засобах...

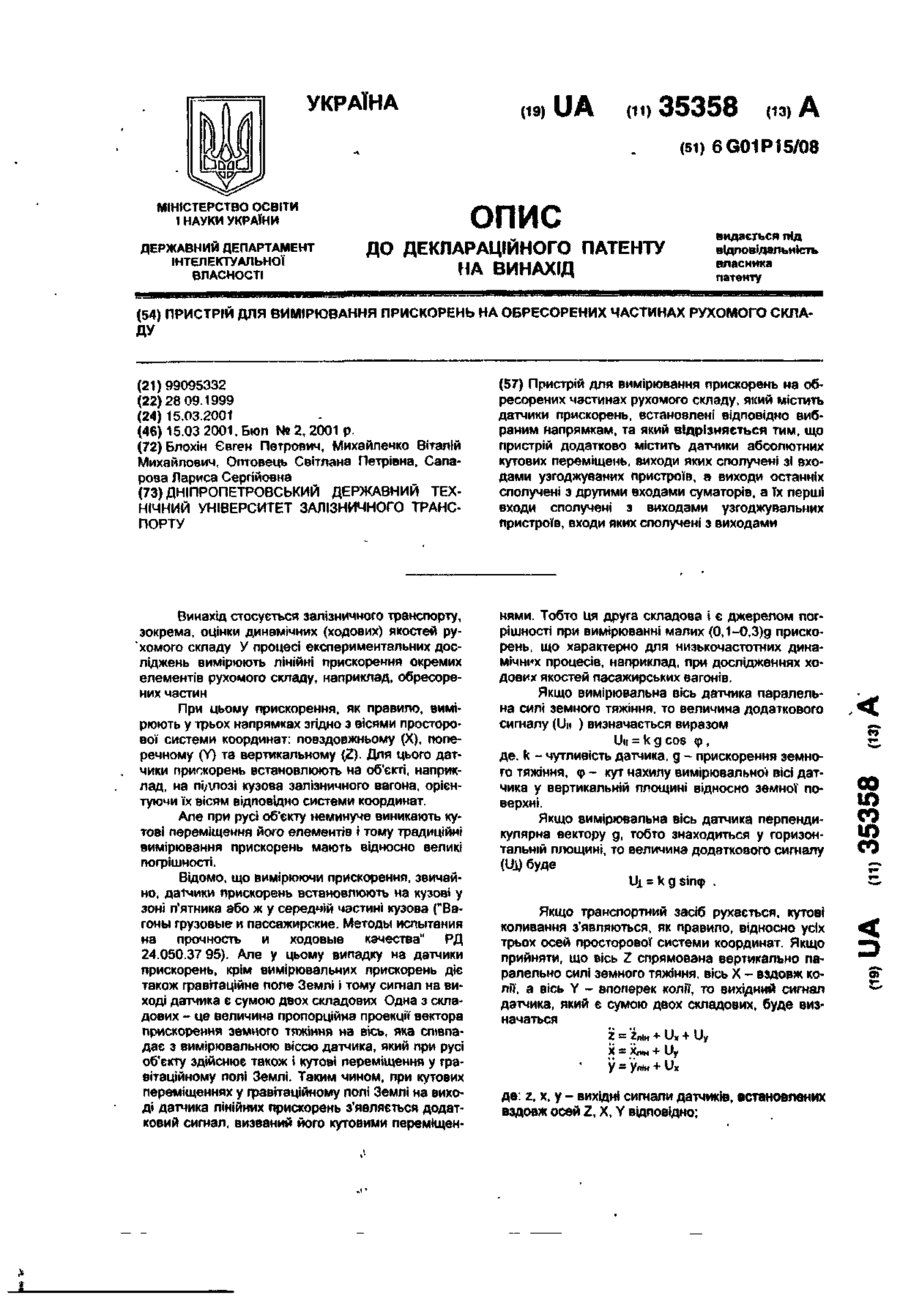

Номер патенту: 35358

Опубліковано: 15.03.2001

Автори: Оптовець Світлана Петрівна, Михайленко Віталій Михайлович, Сапарова Лариса Сергійовна, Блохін Євген Петрович

МПК: G01P 15/08

Мітки: пристрій, складу, вимірювання, прискорень, обресорених, частинах, рухомого

Формула / Реферат:

Пристрій для вимірювання прискорень на обресорених частинах рухомого складу, який містить датчики прискорень, встановлені відповідно вибраним напрямкам, та який відрізняється тим, що пристрій додатково містить датчики абсолютних кутових переміщень, виходи яких сполучені зі входами узгоджуваних пристроїв, а виходи останніх сполучені з другими входами суматорів, а їх перші входи сполучені з виходами узгоджувальних пристроїв, входи яких...

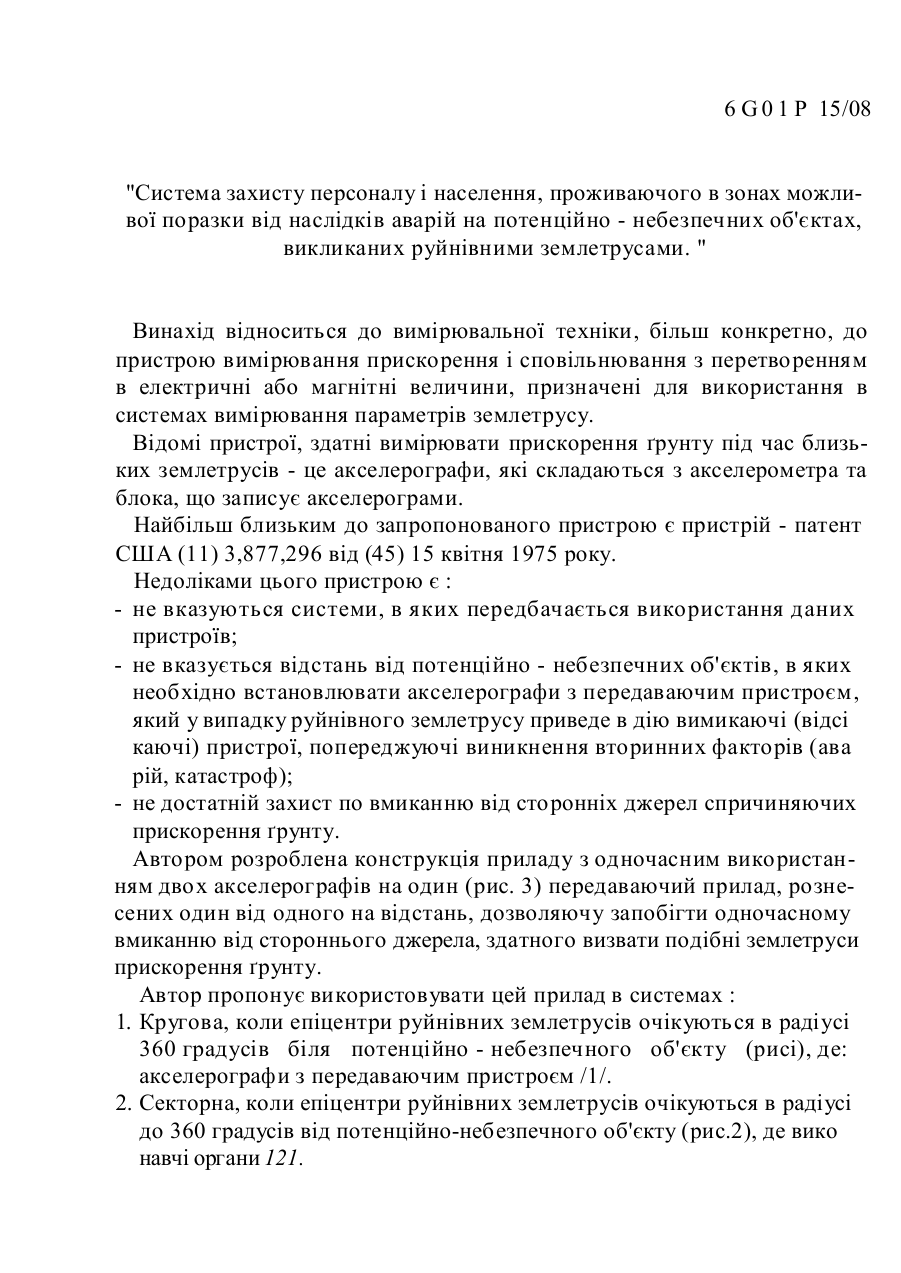

Номер патенту: 31657

Опубліковано: 15.12.2000

Автор: Селіверстов Микола Георгієвич

МПК: G01P 15/08, E02D 1/00

Мітки: прискорення, пристрій, передачі, відстань, грунту

Текст:

...розповсюдження сейсмічних хвиль у землі цього регіону та tcp часу вмикання пристрою для передачі відповідного сигналу на відстань та приведення в дію виконавчі органи на потенційно - небезпечному об'єкті, призначених для виключення виникнення аварії, воно дорівнює : О) tcp J >V - const; с П00 Позначимо : ПОО - потенційно-небезпечний об'єкт ; с і сх - відстань від гіпоцентру землетрусу до ПОО і акселерографа з передаваючим...

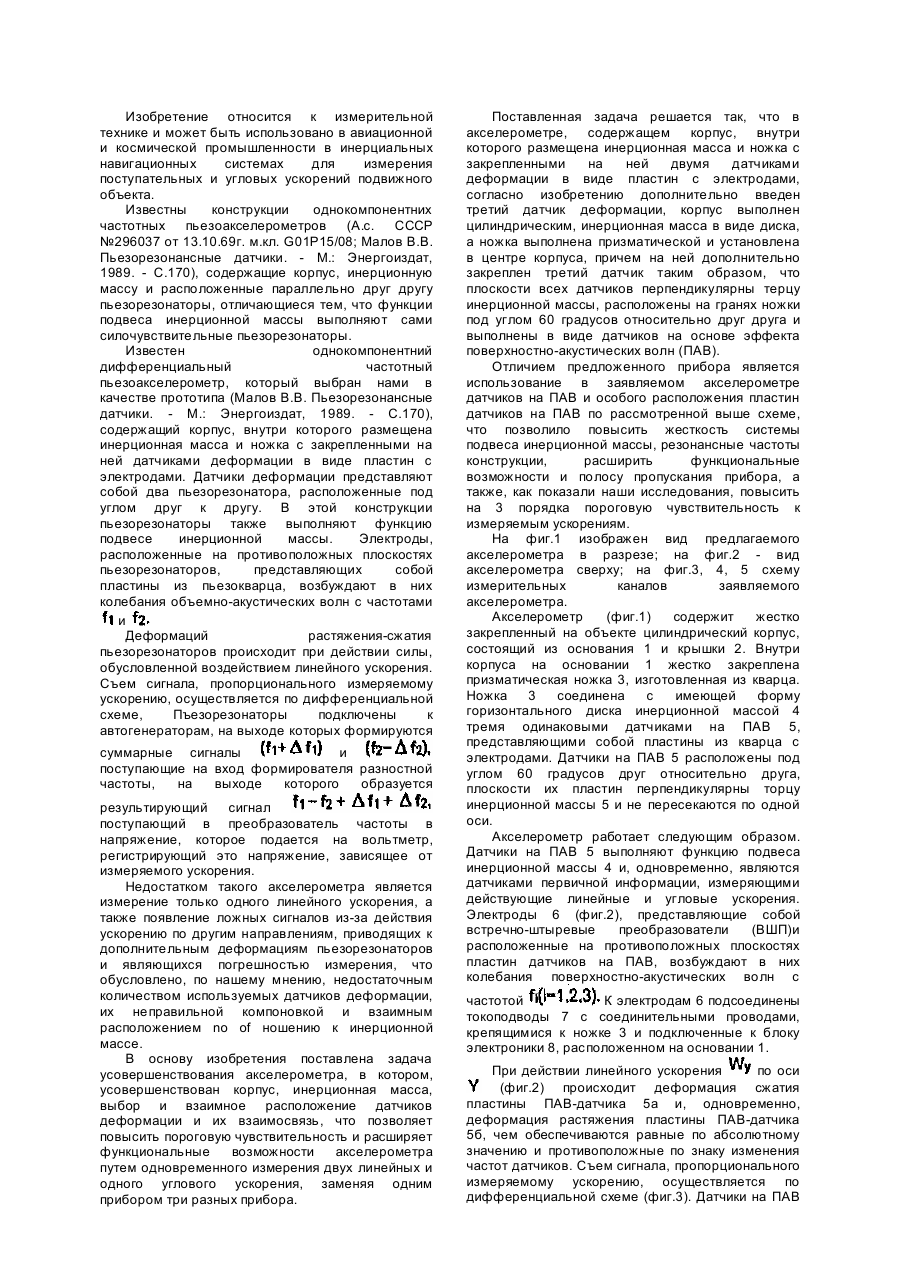

Номер патенту: 15499

Опубліковано: 30.06.1997

Автори: Черняк Микола Григорович, Лопушенко Віктор Констянтинович, Балабанов Ігор Валерійович, Кабаков Дмитро Вікторович, Збруцький Олександр Васильович

МПК: G01P 15/08

Мітки: акселерометр, трикомпонентний

Формула / Реферат:

1. Трехкомпонентный акселерометр, включающий корпус, внутри которого размещена инерционная масса и ножка с закрепленными на ней двумя датчиками деформации в виде пластин с электродами, отличающийся тем, что дополнительно содержит третий датчик деформации, корпус выполнен цилиндрическим, инерционная масса - в виде диска, а ножка выполнена призматической и установлена в центре корпуса, причем на ней дополнительно закреплен третий датчик таким...
