Логічний елемент

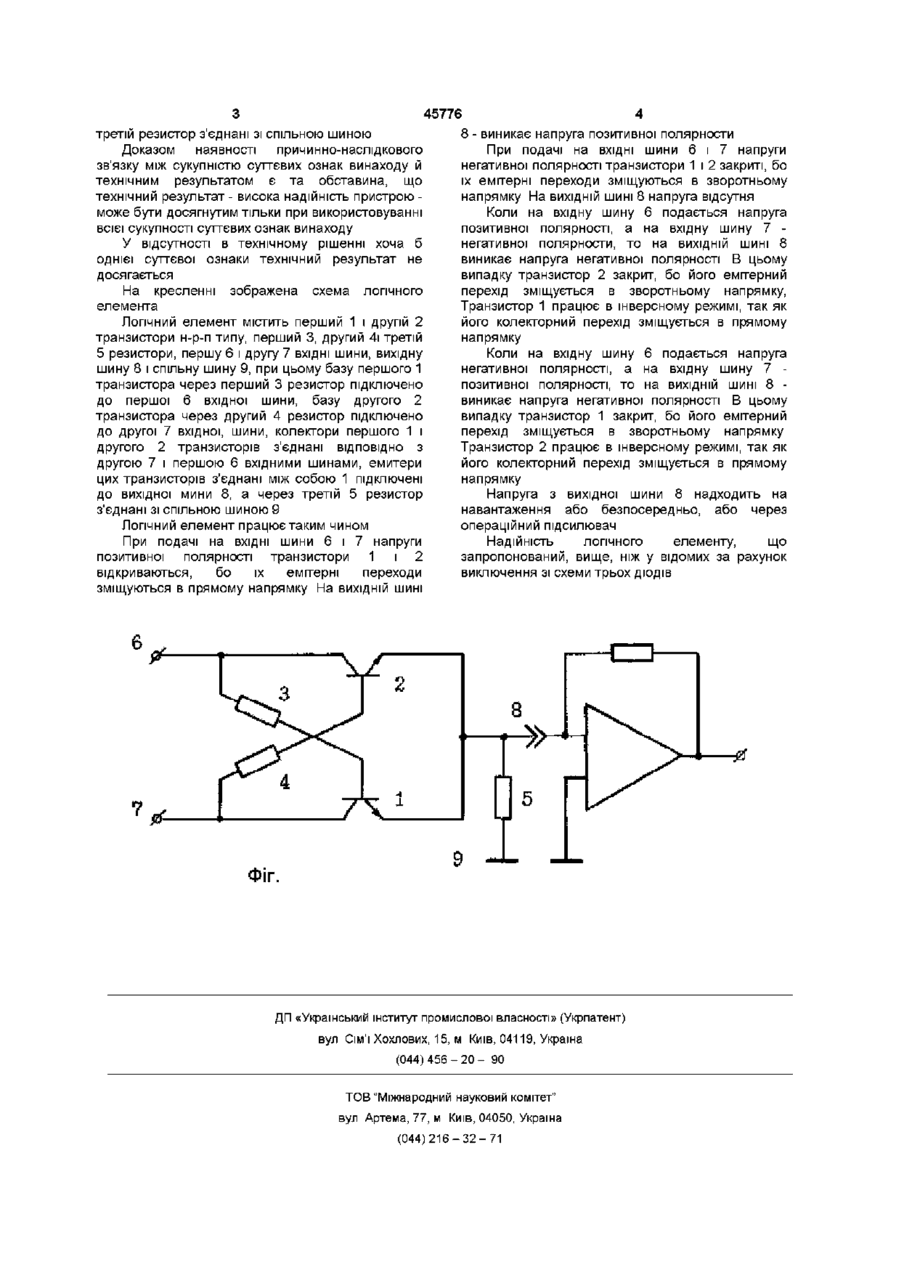

Логічний елемент, який містить перший транзистор, перший, другий і третій резистори, першу і другу ВХІДНІ шини, вихідну і спільну шини, базу першого транзистора через перший резистор підключено до першої вхідної шини, який відрізняється тим, що до нього введено другий транзистор п-р-п типу, а перший транзистор має провідність п-р-п типу, при цьому базу другого транзистора через другий резистор підключено до другої вхідної шини, колектори першого і другого транзисторів з'єднані ВІДПОВІДНО З другою і першою вхідними шинами, емітери цих транзисторів з'єднані між собою і підключені до вихідної шини, а через третій резистор з'єднані зі спільною шиною Винахід належить до імпульсної техніки та може використовуватись для формування на виході трьохрівневого сигналу в залежності від полярності напруги на його входах Існує відомий пристрій /див а с СРСР № 1338056, кл НОЗК 19/21/, який містить перший і другий р-п-р транзистори, третій і четвертий п-р-п транзистор, перший, другий і третій резистори, перша і друга ВХІДНІ ШИНИ, вихідна і спільна шини, базу першого транзистора через перший резистор підключено до першої вхідної шини Причиною, яка перешкоджує одержанню бажаного результату - високої надійності пристрою транзистори, ВІСІМ резисторів, сім ДІОДІВ, три ВХІДНІ В основу винаходу поставлено задачу підвищити надійність логічного елемента шляхом зменшення КІЛЬКОСТІ елементів Наставлено завдання вирішується таким чином, що логічний елемент містить перший і другий транзистори п-рп типу, перший, другий і третій резистори, першу і другу ВХІДНІ шини, вихідну і спільну шини, при цьому базу першого транзистора через перший резистор підключено до першої вхідної шини, базу другого транзистора через другий резистор підключено до другої вхідної шини, колектори першого і другого транзисторів з'єднані ВІДПОВІДНО з другою і першою вхідними шинами, емітери цих транзисторів з'єднані між собою і підключені до вихідної шини, а через третій резистор з'єднані зі шини, шину першого джерела живлення, шину другого джерела живлення, вихідну та спільну шини Недолік цього пристрою - наявність двох джерел живлення та складність схеми, Найбільш близьким до передбачуваного винаходу є пристрій /див а с СРСР № 1499486, кл НОЗК 19/21/, який містить р-п-р транзистор, три діода, стабілітрон, три резистора, першу і другу ВХІДНІ шини, вихідну і спільну шини, емітер транзистора з'єднано зі спільною шиною, базу за допомогою першого резистора підключено до першої вхідної шини, а через перший діод з'єднано з другою вхідною шиною, колектор за допомогою другого діода підключено до крапки з'єднання першого виводу другого резистора з анодом стабілітрона, катод якого з'єднано з вихідною шиною, другий вивід другого резистора за допомогою третього резистора підключено до першої вхідної шини, а через третій діод з'єднано з другою вхідною шиною Недолік цього пристрою - низька надійність Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який заявляється, є перший - є велика КІЛЬКІСТЬ елементів СПІЛЬНОЮ ШИНОЮ Логічний елемент відрізняється від прототипу тим, що в нього впроваджено другий транзистор пр-п типу, а перший транзистор має провідність п-рп типу, при цьому базу другого транзистора через другий резистор підключено до другої вхідної шини, колектори першого і другого транзисторів з'єднані ВІДПОВІДНО з другою і першою вхідними шинами, емітери цих транзисторів з'єднані між собою і підключені до вихідної шини, а через (О ю 45776 8 - виникає напруга позитивної полярности третій резистор з єднані зі спільною шиною Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - висока надійність пристрою може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу У відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається На кресленні зображена схема логічного елемента Логічний елемент містить перший 1 і другій 2 транзистори н-р-п типу, перший 3, другий 4і третій 5 резистори, першу 6 і другу 7 ВХІДНІ ШИНИ, вихідну шину 8 і спільну шину 9, при цьому базу першого 1 транзистора через перший 3 резистор підключено до першої 6 вхідної шини, базу другого 2 транзистора через другий 4 резистор підключено до другої 7 вхідної, шини, колектори першого 1 і другого 2 транзисторів з'єднані ВІДПОВІДНО З другою 7 і першою 6 вхідними шинами, емитери цих транзисторів з'єднані між собою 1 підключені до вихідної мини 8, а через третій 5 резистор з'єднані зі спільною шиною 9 Логічний елемент працює таким чином При подачі на ВХІДНІ ШИНИ 6 і 7 напруги позитивної полярності транзистори відкриваються, бо їх емітерні 1 і 2 переходи При подачі на ВХІДНІ ШИНИ 6 і 7 напруги негативної полярності транзистори 1 і 2 закриті, бо їх емітерні переходи зміщуються в зворотньому напрямку На ВИХІДНІЙ ШИНІ 8 напруга відсутня Коли на вхідну шину 6 подається напруга позитивної полярності, а на вхідну шину 7 негативної полярности, то на ВИХІДНІЙ ШИНІ 8 виникає напруга негативної полярності В цьому випадку транзистор 2 закрит, бо його емітерний перехід зміщується в зворотньому напрямку, Транзистор 1 працює в інверсному режимі, так як його колекторний перехід зміщується в прямому напрямку Коли на вхідну шину 6 подається напруга негативної полярності, а на вхідну шину 7 позитивної полярності, то на ВИХІДНІЙ ШИНІ 8 виникає напруга негативної полярності В цьому випадку транзистор 1 закрит, бо його емітерний перехід зміщується в зворотньому напрямку Транзистор 2 працює в інверсному режимі, так як його колекторний перехід зміщується в прямому напрямку Напруга з вихідної шини 8 надходить на навантаження або безпосередньо, або через операційний підсилювач Надійність логічного елементу, що запропонований, вище, ніж у відомих за рахунок виключення зі схеми трьох ДІОДІВ зміщуються в прямому напрямку На ВИХІДНІЙ ШИНІ ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
