Замок піддатливості для кріплення із спецпрофілю

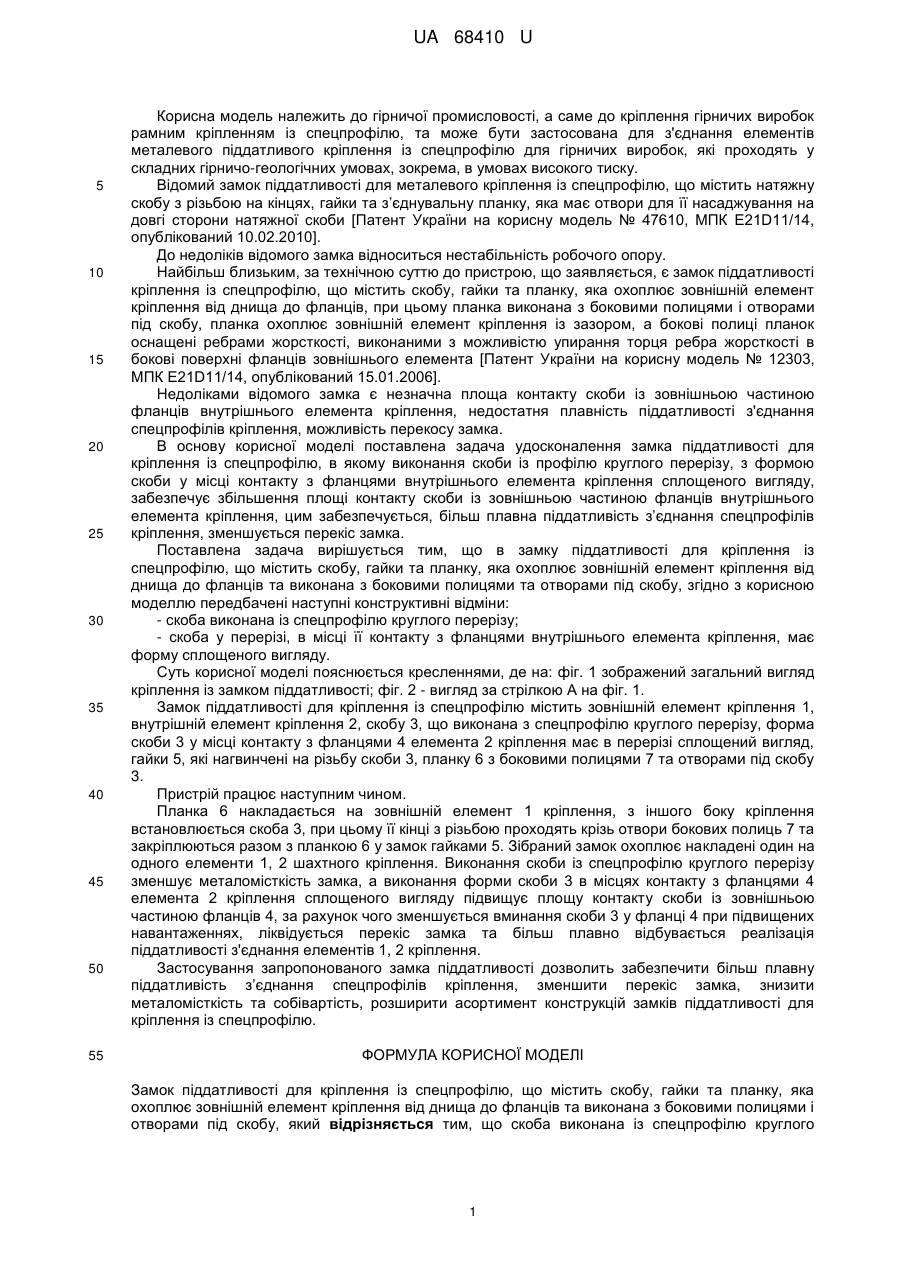

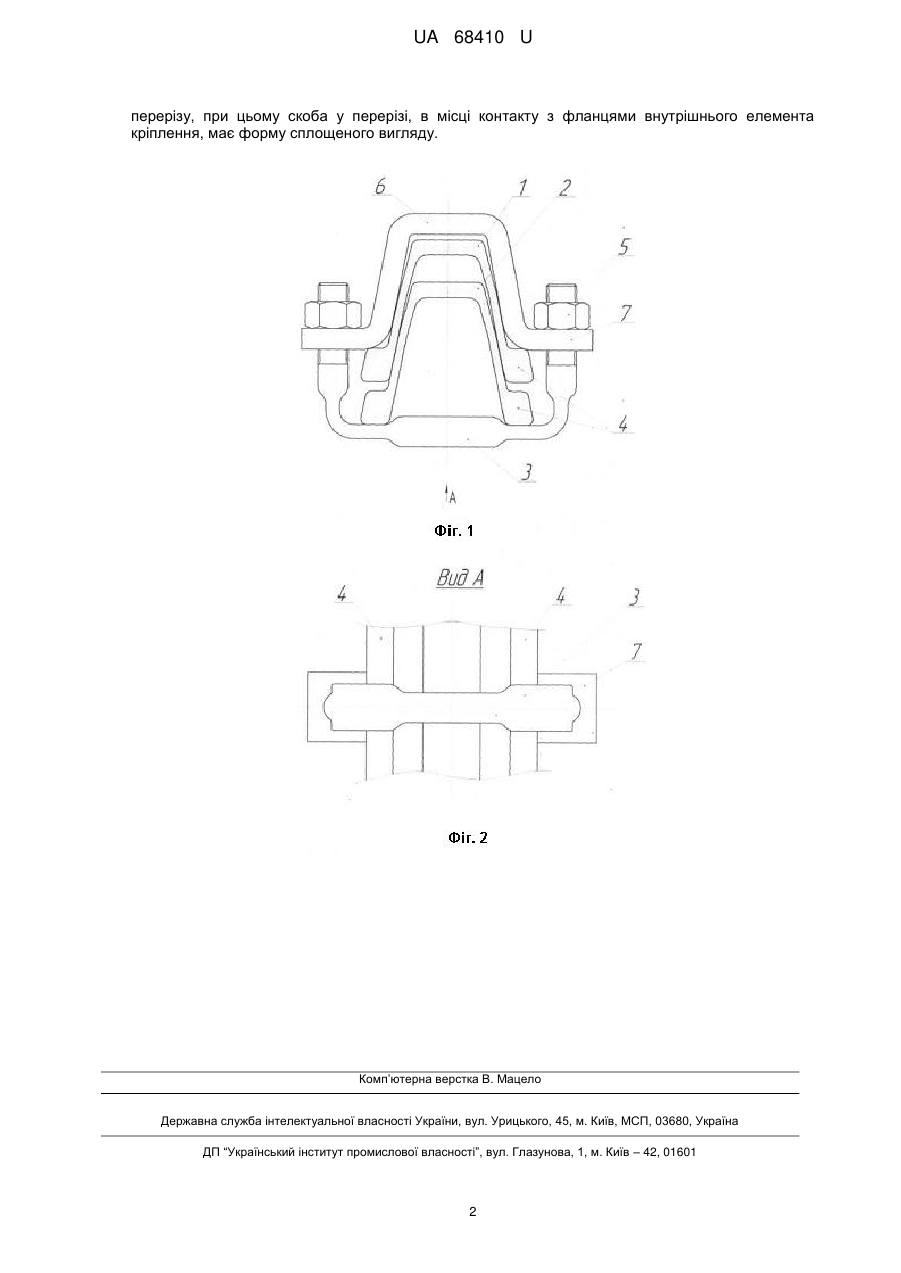

Реферат: UA 68410 U UA 68410 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, а саме до кріплення гірничих виробок рамним кріпленням із спецпрофілю, та може бути застосована для з'єднання елементів металевого піддатливого кріплення із спецпрофілю для гірничих виробок, які проходять у складних гірничо-геологічних умовах, зокрема, в умовах високого тиску. Відомий замок піддатливості для металевого кріплення із спецпрофілю, що містить натяжну скобу з різьбою на кінцях, гайки та з’єднувальну планку, яка має отвори для її насаджування на довгі сторони натяжної скоби [Патент України на корисну модель № 47610, МПК Е21D11/14, опублікований 10.02.2010]. До недоліків відомого замка відноситься нестабільність робочого опору. Найбільш близьким, за технічною суттю до пристрою, що заявляється, є замок піддатливості кріплення із спецпрофілю, що містить скобу, гайки та планку, яка охоплює зовнішній елемент кріплення від днища до фланців, при цьому планка виконана з боковими полицями і отворами під скобу, планка охоплює зовнішній елемент кріплення із зазором, а бокові полиці планок оснащені ребрами жорсткості, виконаними з можливістю упирання торця ребра жорсткості в бокові поверхні фланців зовнішнього елемента [Патент України на корисну модель № 12303, МПК Е21D11/14, опублікований 15.01.2006]. Недоліками відомого замка є незначна площа контакту скоби із зовнішньою частиною фланців внутрішнього елемента кріплення, недостатня плавність піддатливості з'єднання спецпрофілів кріплення, можливість перекосу замка. В основу корисної моделі поставлена задача удосконалення замка піддатливості для кріплення із спецпрофілю, в якому виконання скоби із профілю круглого перерізу, з формою скоби у місці контакту з фланцями внутрішнього елемента кріплення сплощеного вигляду, забезпечує збільшення площі контакту скоби із зовнішньою частиною фланців внутрішнього елемента кріплення, цим забезпечується, більш плавна піддатливість з’єднання спецпрофілів кріплення, зменшується перекіс замка. Поставлена задача вирішується тим, що в замку піддатливості для кріплення із спецпрофілю, що містить скобу, гайки та планку, яка охоплює зовнішній елемент кріплення від днища до фланців та виконана з боковими полицями та отворами під скобу, згідно з корисною моделлю передбачені наступні конструктивні відміни: - скоба виконана із спецпрофілю круглого перерізу; - скоба у перерізі, в місці її контакту з фланцями внутрішнього елемента кріплення, має форму сплощеного вигляду. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 зображений загальний вигляд кріплення із замком піддатливості; фіг. 2 - вигляд за стрілкою А на фіг. 1. Замок піддатливості для кріплення із спецпрофілю містить зовнішній елемент кріплення 1, внутрішній елемент кріплення 2, скобу 3, що виконана з спецпрофілю круглого перерізу, форма скоби 3 у місці контакту з фланцями 4 елемента 2 кріплення має в перерізі сплощений вигляд, гайки 5, які нагвинчені на різьбу скоби 3, планку 6 з боковими полицями 7 та отворами під скобу 3. Пристрій працює наступним чином. Планка 6 накладається на зовнішній елемент 1 кріплення, з іншого боку кріплення встановлюється скоба 3, при цьому її кінці з різьбою проходять крізь отвори бокових полиць 7 та закріплюються разом з планкою 6 у замок гайками 5. Зібраний замок охоплює накладені один на одного елементи 1, 2 шахтного кріплення. Виконання скоби із спецпрофілю круглого перерізу зменшує металомісткість замка, а виконання форми скоби 3 в місцях контакту з фланцями 4 елемента 2 кріплення сплощеного вигляду підвищує площу контакту скоби із зовнішньою частиною фланців 4, за рахунок чого зменшується вминання скоби 3 у фланці 4 при підвищених навантаженнях, ліквідується перекіс замка та більш плавно відбувається реалізація піддатливості з'єднання елементів 1, 2 кріплення. Застосування запропонованого замка піддатливості дозволить забезпечити більш плавну піддатливість з’єднання спецпрофілів кріплення, зменшити перекіс замка, знизити металомісткість та собівартість, розширити асортимент конструкцій замків піддатливості для кріплення із спецпрофілю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Замок піддатливості для кріплення із спецпрофілю, що містить скобу, гайки та планку, яка охоплює зовнішній елемент кріплення від днища до фланців та виконана з боковими полицями і отворами під скобу, який відрізняється тим, що скоба виконана із спецпрофілю круглого 1 UA 68410 U перерізу, при цьому скоба у перерізі, в місці контакту з фланцями внутрішнього елемента кріплення, має форму сплощеного вигляду. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
