Милиця

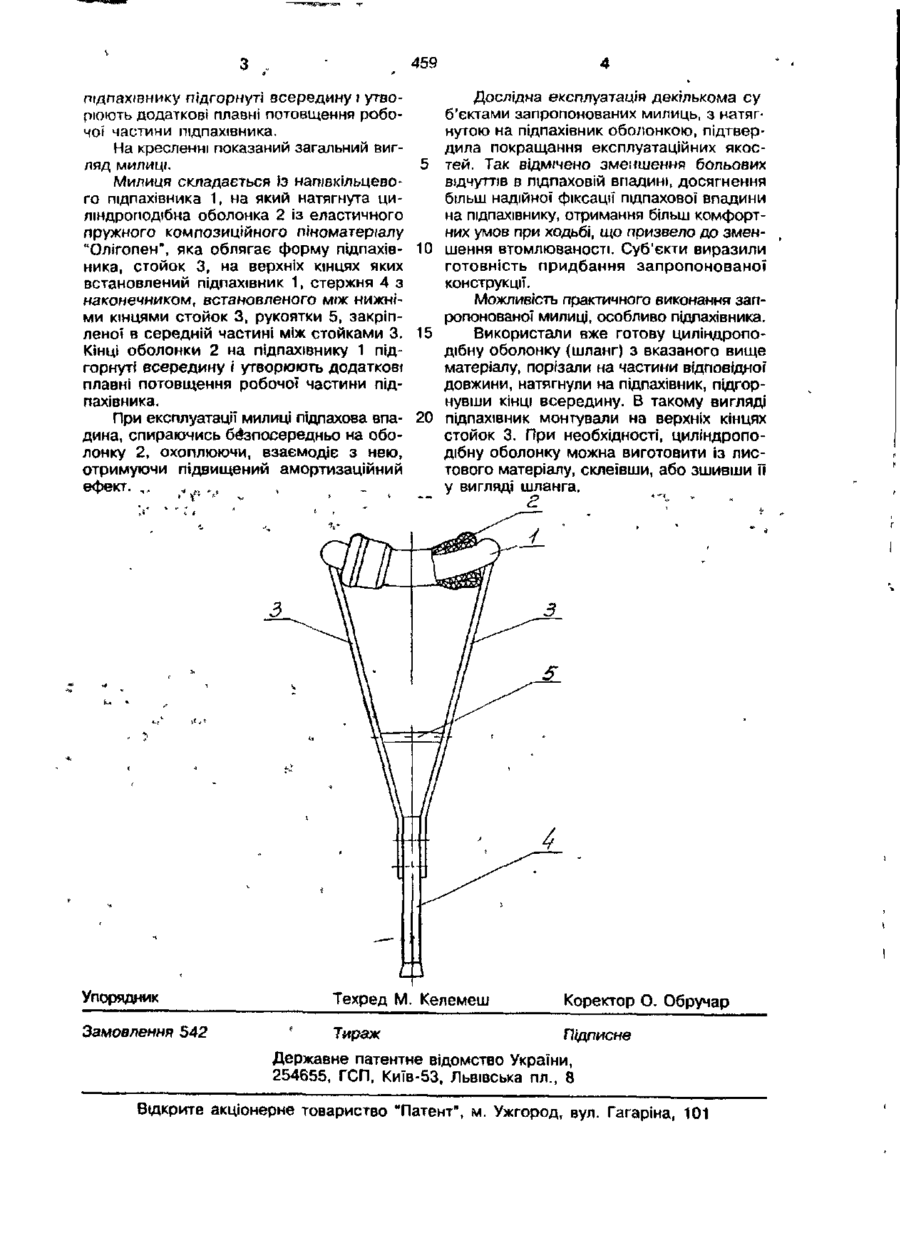

УКРАЇНА (19) •з • * • UA V -/* A 01) 459 U (51)6 A 61 H 3/02 ОПИС Д О ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО V V НА КОРИСНУ МОДЕЛЬ (54) МИЛИЦЯ V ЄU і.'ї 1 (21) 98052794/К (22) 29.05.98 (24) 29.12.99 (46) 29.12.99. Бюл. № 8 (72) Чехонадських Микола Іванович (73) Науково-виробничий центр "Антей 2" (57) Милиця, що має розташовані в одній площині дві стойки, на верхніх кінцях яких встановлений напівкільцевий підпахівник, стержень з наконечником, закріплений між нижніми кінцями стойок, яка в і д р і з н я є т ь с я тим, що на підпахівник додатково натягнута циліндроподібна оболонка, яка облягає форму підпахівника і виготовлена із еластичного пружного матеріалу, наприклад, композиційного піноматеріалу "Олігопен", при цьому кінці оболонки на підпахівнику підгорнуті всередину і утворюють додаткові плавні потовщення робочої частини підпахівника. о Корисна модель відноситься до медицинської техніки, а конкретно до травматології та ортопедії. Загальновідомі дерев'яні милиці у вигляді рами, які закінчуються внизу наконечником і мають у верхній частині підпахівник, а в середині перегородку, що служить рукояткою для руки. Недоліком конструкції є низькі експлуатаційні якості, оскільки жорсткий підпахівник створює больові відчуття та новоутворення в підпаховій впадині верхньої КІНЦІВКИ. Найбільш близьким, взятим за прототип, є милиця [Авторське свідоцтво № 1667861, кл. А 61 Н 3/02], яка має дві стійки, на кінцях яких закріплений напівкільцевий пружний підпахівник з фіксатором кінцівки, стержень з наконечником, який закріплений між другими кінцями стойок, рукоятку, встановлену в середній частині. Недолік конструкції - недостатньо високі експлуатаційні якості. Підпахівник, маючи лише пружні властивості, не має необхідної еластичності та м'якості, внаслідок чого йому властиві мало виражені амортизаційні властивості, що призводить до утворення больових відчуттів та новоутворень. В основу корисної моделі поставлено задачу підвищення експлуатаційних та попитових якостей милиці за рахунок покращення амортизаційних властивостей підпахівника. Задача вирішується тим, що в милиці, яка має розташовані в одній площині дві стойки, на верхніх кінцях яких встановлений напівкільцевий підпахівник, стержень з наконечником, закріплений між нижніми кінцями стойок, відмінним і характерним корисній моделі є те, що на підпахівник додатково натягнута циліндроподібна оболонка, яка облягає форму підпахівника і виготовлена із еластичного пружного матеріалу, наприклад, композиційного піноматеріалу "Олігопен", при цьому кінці оболонки на С > 459 Дослідна експлуатація декількома су підпахівнику підгорнуті всередину і утвоб'єктами запропонованих милиць, з натягрюють додаткові плавні потовщення робонутою на підпахівник оболонкою, підтверчої частини підпахівника. дила покращання експлуатаційних якосНа кресленні показаний загальний виг5 тей. Так відмічено зменшення больових ляд милиці. відчуттів в підпаховій впадині, досягнення Милиця складається із напівкільцевобільш надійної фіксації підпаховоі впадини го підпахівника 1, на який натягнута цина підпахівнику, отримання більш комфортліндроподібна оболонка 2 із еластичного них умов при ходьбі, що призвело до зменпружного композиційного піноматеріалу "Олігопен", яка облягає форму підпахів- 10 шення втомлюваності. Суб'єкти виразили ника, стойок 3, на верхніх кінцях яких готовність придбання запропонованої встановлений підпахівник 1, стержня 4 з конструкції. наконечником, встановленого між нижніМожливість практичного виконання запми кінцями стойок 3, рукоятки 5, закріпропонованої милиці, особливо підпахівника. леної в середній частині між стойками 3. 15 Використали вже готову циліндропоКінці оболонки 2 на підпахівнику 1 піддібну оболонку (шланг) з вказаного вище горнуті всередину і утворюють додаткові матеріалу, порізали на частини відповідної плавні потовщення робочої частини піддовжини, натягнули на підпахівник, підгорпахівника. нувши кінці всередину. В такому вигляді При експлуатації милиці підпахова впа- 20 підпахівник монтували на верхніх кінцях дина, спираючись безпосередньо на обостойок 3. При необхідності, циліндрополонку 2, охоплюючи, взаємодіє з нею, дібну оболонку можна виготовити із лисотримуючи підвищений амортизаційний тового матеріалу, склеївши, або зшивши н ефект. „ у вигляді шланга. З Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення S42 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. ГагарІна, 101
