Деталь дахового покриття

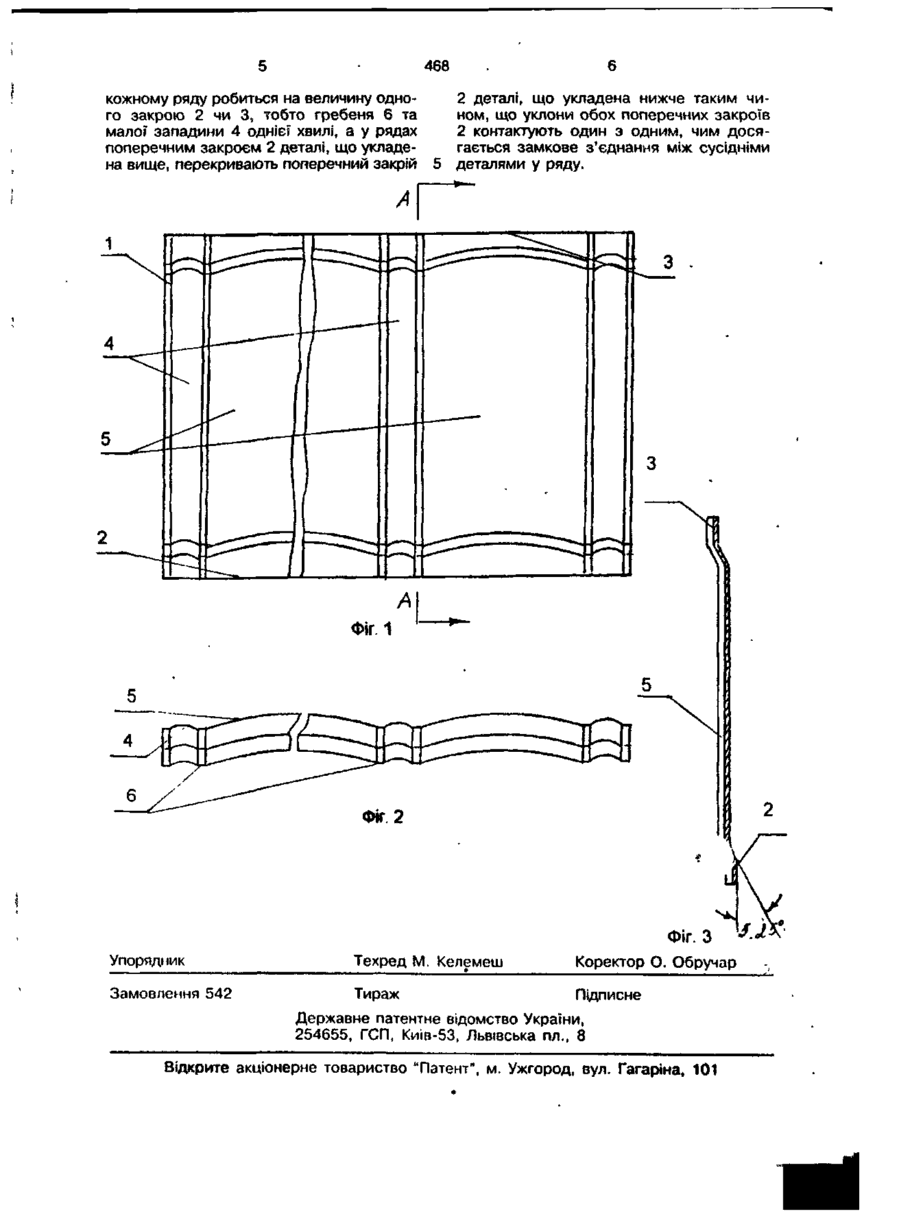

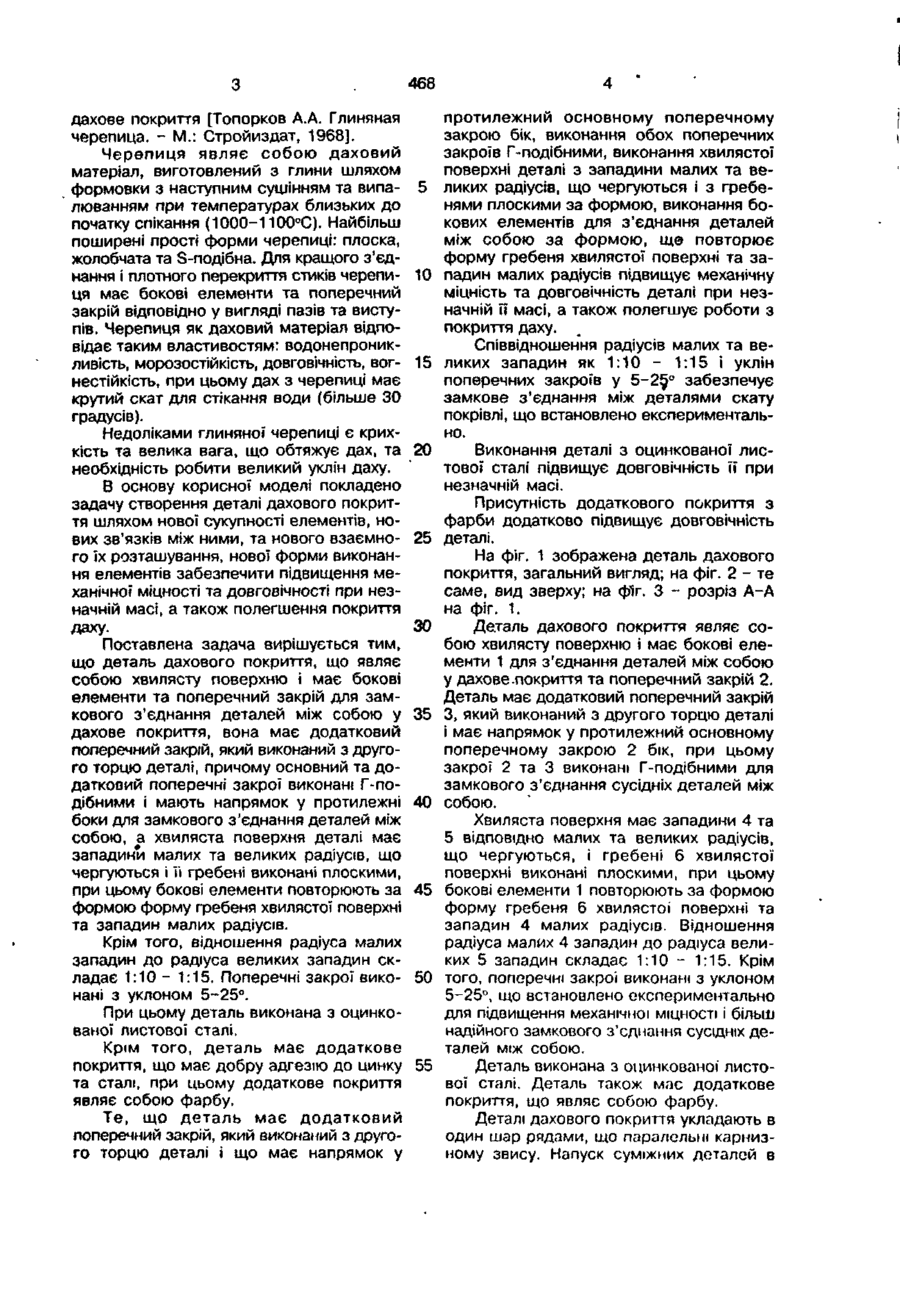

1 Деталь дахового покриття, що являє собою хвилясту поверхню і має бокові елементи та поперечний закрій для замкового з'єднання деталей між собою у дахове покриття, яка в і д р і з н я є т ь с я тим, що вона має додатковий поперечний закрій, який виконаний з другого торцю деталі, причому основний та додатковий поперечні закрої виконані Г-подібними і мають напрямок у протилежні боки для замкового з'єднання деталей між собою, а хвиляста поверхня деталі має западини малих та великих радіусів, що чергуються, і її гребені виконані плоскими, при цьому бокові елементи повторюють за формою форму гребенів хвилястої поверхні та западин малих радіусів 2 Деталь за п 1, яка в і д р і з н я є т ь с я тим, що відношення радіуса малих западин до радіуса великих западин складає 1 10 - 1 15 3 Деталь за пп 1 чи 2, яка в і др і з н я є т ь с я тим, що поперечні закрої виконані з уклоном 5-25° 4 Деталь за будь-яким з пп 1-3, яка в і д р і з н я є т ь с я тим, що виконана з оцинкованої листової сталі 5 Деталь за п 4, яка в і д р і з н я є т ь с я тим, що має додаткове покриття, що має добру адгезію до цинку та сталі 6 Деталь за п 5, яка в і д р і з н я є т ь с я тим, що додаткове покриття являє собою фарбу С > O 00 Корисна модель відноситься до наземного будівництва, а саме деталей даху Відомо, ЩО ДЛЯ безпосереднього захисту від атмосферних опадів та відводу дощової води у бік, будівля має покрівлю, що зроблена з таких деталей як черепиця, лист дахового заліза, лист шиферу і ІНШІ дахова матеріали. Відомадетальдахового покриття з хвилястої тонкої листової сталі, що має покриття з олійної фарби чи дахового лаку [Краткий политехнический словарь. М , 1956] Недоліками відомої деталі є її незначна механічна МІЦНІСТЬ І незначна ДОВГОВІЧНІСТЬ, а також те, що на покриття даху з деталей такої конструкції вимагається значний час і кваліфікований працівник для замкового з'єднання деталей з боків між собою Найбільш відомим рішенням аналопч ної задачі, що вибране заявником як прототип, є деталь дахового покриття, що являє собою хвилясту поверхню і має бокові елементи та поперечний закрій для замкового з'єднання деталей між собою у 468 дахове покриття [Топорков А.А. Глиняная черепица. - М.: Стройиздат, 1968]. Черепиця являє собою даховий матеріал, виготовлений з глини шляхом формовки з наступним сушінням та випа- 5 люванням при температурах близьких до початку спікання (1000-1100°С). Найбільш поширені прості форми черепиці: плоска, жолобчата та S-подібна. Для кращого з'єднання і плотного перекриття стиків черепи- 10 ця має бокові елементи та поперечний закрій відповідно у вигляді пазів та виступів. Черепиця як даховий матеріал відповідає таким властивостям: водонепроникливість, морозостійкість, довговічність, вог- 15 нестійкість, при цьому дах з черепиці має крутий скат для стікання води (більше ЗО градусів). Недоліками глиняної черепиці є крихкість та велика вага, що обтяжує дах, та 20 необхідність робити великий уклін даху. В основу корисної моделі покладено задачу створення деталі дахового покриття шляхом нової сукупності елементів, нових зв'язків між ними, та нового взаємно- 25 го їх розташування, нової форми виконання елементів забезпечити підвищення механічної міцності та довговічності при незначній масі, а також полегшення покриття даху. ЗО Поставлена задача вирішується т и м , що деталь дахового покриття, що являє собою хвилясту поверхню і має бокові елементи та поперечний закрій для замкового з'єднання деталей між собою у 35 дахове покриття, вона має додатковий поперечний закрій, який виконаний з другого торцю деталі, причому основний та додатковий поперечні закрої виконані Г-подібними і мають напрямок у протилежні 40 боки для замкового з'єднання деталей між собою, а хвиляста поверхня деталі має западини малих та великих радіусів, що чергуються і и гребені виконані плоскими, при цьому бокові елементи повторюють за 45 формою форму гребеня хвилястої поверхні та западин малих радіусів. Крім того, відношення радіуса малих западин д о радіуса великих западин складає 1:10 ~ 1:15. Поперечні закрої вико- 50 нані з уклоном 5-25°. При цьому деталь виконана з оцинкованої листової сталі. Крім т о г о , д е т а л ь м а є д о д а т к о в е покриття, щ о має добру адгезію до цинку 55 та сталі, при цьому додаткове покриття являє собою фарбу. Те, що деталь має додатковий поперечний закрій, який виконаний з другого торцю деталі і що має напрямок у протилежний основному поперечному закрою бік, виконання обох поперечних закроїв Г-подібними, виконання хвилястої поверхні деталі з западини малих та великих радіусів, що чергуються і з гребенями плоскими за формою, виконання бокових елементів для з'єднання деталей між собою за формою, щ© повторює форму гребеня хвилястої поверхні та западин малих радіусів підвищує механічну міцність та довговічність деталі при незначній її масі, а також полегшує роботи з покриття даху. Співвідношення радіусів малих та великих западин як 1:10 - 1:15 і уклін поперечних закроїв у 5-2§° забезпечує замкове з'єднання між деталями скату покрівлі, що встановлено експериментально. Виконання деталі з оцинкованої листової сталі підвищує довговічність її при незначній масі. Присутність додаткового покриття з фарби додатково підвищує довговічність деталі. На фіг. 1 зображена деталь дахового покриття, загальний вигляд; на фіг. 2 - те саме, вид зверху; на фіг. З - розріз А-А на фіг. 1. Деталь дахового покриття являє собою хвилясту поверхню і має бокові елементи 1 для з'єднання деталей між собою у дахове .покриття та поперечний закрій 2. Деталь має додатковий поперечний закрій З, який виконаний з другого торцю деталі і має напрямок у протилежний основному поперечному закрою 2 бік, при цьому закрої 2 та 3 виконані Г-подібними для замкового з'єднання сусідніх деталей між собою. Хвиляста поверхня має западини 4 та 5 відповідно малих та великих радіусів, що чергуються, і гребені 6 хвилястої поверхні виконані плоскими, при цьому бокові елементи 1 повторюють за формою форму гребеня 6 хвилястої поверхні та западин 4 малих радіусів. Відношення радіуса малих 4 западин до радіуса великих 5 западин складає 1:10 - 1:15. Крім того, поперечні закрої виконані з уклоном 5-25°, що встановлено експериментально для підвищення механічної МІЦНОСТІ І більш надійного замкового з'єднання сусідніх деталей між собою. Деталь виконана з оцинкованої листової сталі. Деталь також мас додаткове покриття, що являє собою фарбу. Деталі дахового покриття укладають в один шар рядами, що паралельні карнизному звису. Напуск суміжних деталей в 468 кожному ряду робиться на величину одного закрою 2 чи З, тобто гребеня 6 та малої западини 4 однієї хвилі, а у рядах поперечним закроєм 2 деталі, що укладена вище, перекривають поперечний закрій 5 2 деталі, що укладена нижче таким чином, що уклони обох поперечних закроїв 2 контактують один з одним, чим досягається замкове з'єднання між сусідніми деталями у ряду. ФІГ. 1 Фіг 2 Фіг. З Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
