Пружинний буфер
Номер патенту: 46068
Опубліковано: 10.12.2009
Автори: Нєженцев Олексій Борисович, Климчук Сергій Олександрович, Аветісян Сергій Манукович, Клімчук Олександр Сергійович
Формула / Реферат
Пружинний буфер, що містить рухомий шток і пружину, вбудовану між днищем корпусу і буртом штока, який відрізняється тим, що шток буфера з'єднаний шарнірно з кінцем верхнього плеча важеля, розташованого усередині кінцевої балки крана похило за ходовим колесом, на осі, що проходить через середню частину важеля і закріплена жорстко в кінцевій балці, кінець нижнього плеча важеля обладнаний дворебордним роликом, який перекочується по підкрановій рейці, нижнє плече важеля має довжину, більшу від висоти розташування осі важеля над головкою рейки.
Текст

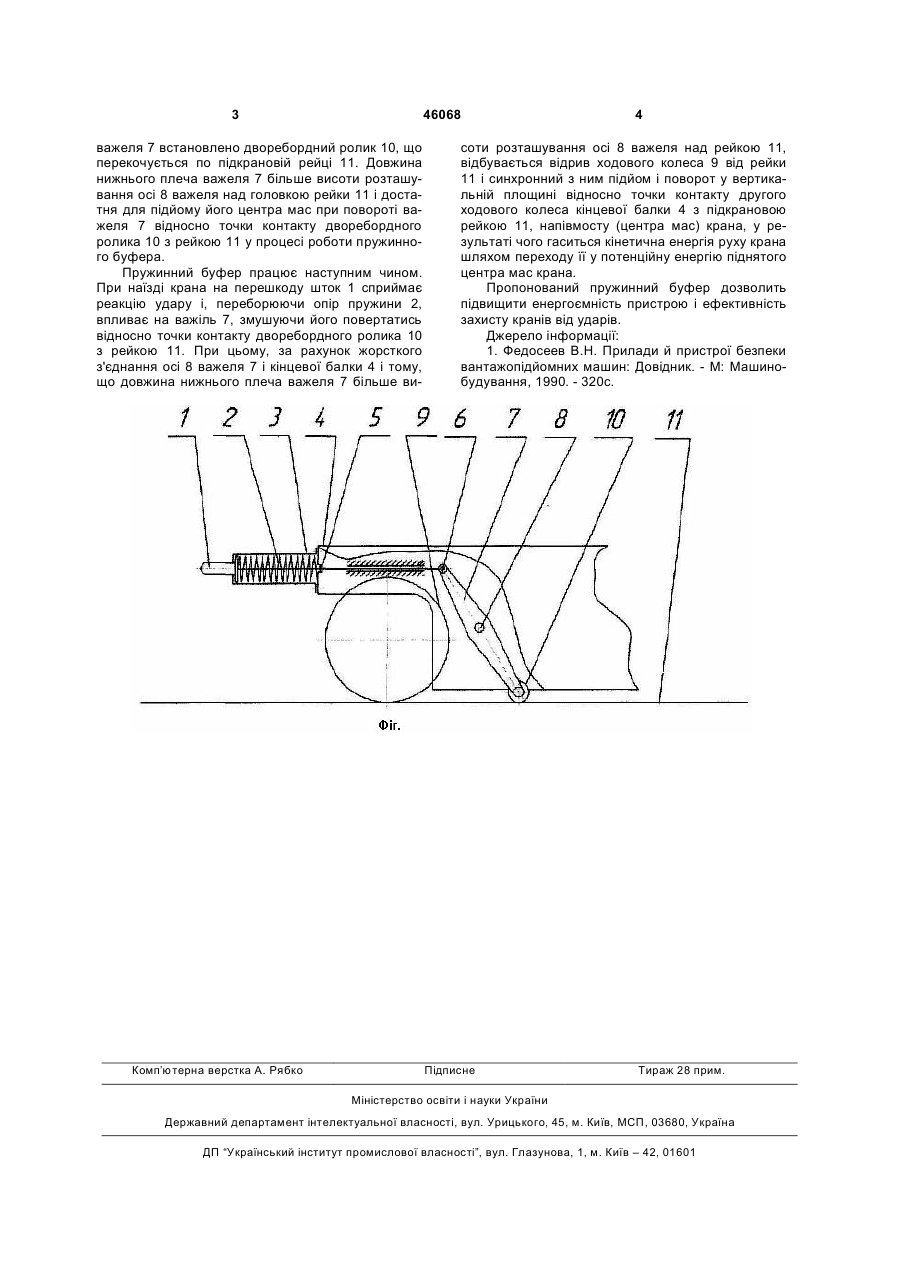

Пружинний буфер, що містить рухомий шток і пружину, вбудовану між днищем корпусу і буртом 3 46068 важеля 7 встановлено дворебордний ролик 10, що перекочується по підкрановій рейці 11. Довжина нижнього плеча важеля 7 більше висоти розташування осі 8 важеля над головкою рейки 11 і достатня для підйому його центра мас при повороті важеля 7 відносно точки контакту дворебордного ролика 10 з рейкою 11 у процесі роботи пружинного буфера. Пружинний буфер працює наступним чином. При наїзді крана на перешкоду шток 1 сприймає реакцію удару і, переборюючи опір пружини 2, впливає на важіль 7, змушуючи його повертатись відносно точки контакту дворебордного ролика 10 з рейкою 11. При цьому, за рахунок жорсткого з'єднання осі 8 важеля 7 і кінцевої балки 4 і тому, що довжина нижнього плеча важеля 7 більше ви Комп’ютерна верстка А. Рябко 4 соти розташування осі 8 важеля над рейкою 11, відбувається відрив ходового колеса 9 від рейки 11 і синхронний з ним підйом і поворот у вертикальній площині відносно точки контакту другого ходового колеса кінцевої балки 4 з підкрановою рейкою 11, напівмосту (центра мас) крана, у результаті чого гаситься кінетична енергія руху крана шляхом переходу її у потенційну енергію піднятого центра мас крана. Пропонований пружинний буфер дозволить підвищити енергоємність пристрою і ефективність захисту кранів від ударів. Джерело інформації: 1. Федосеев В.Н. Прилади й пристрої безпеки вантажопідйомних машин: Довідник. - М: Машинобудування, 1990. - 320с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpring buffer
Автори англійськоюKlymchuk Oleksandr Serhiovych, Klymchuk Serhii Oleksandrovych, Niezhentsev Oleksii Borysovych, Avetisian Serhii Manukovych
Назва патенту російськоюПружинный буфер
Автори російськоюКлимчук Александр Сергеевич, Климчук Сергей Александрович, Неженцев Алексей Борисович, Аветисян Сергей Манукович
МПК / Мітки
МПК: B66C 7/00
