Установка для осушування та очищення газу

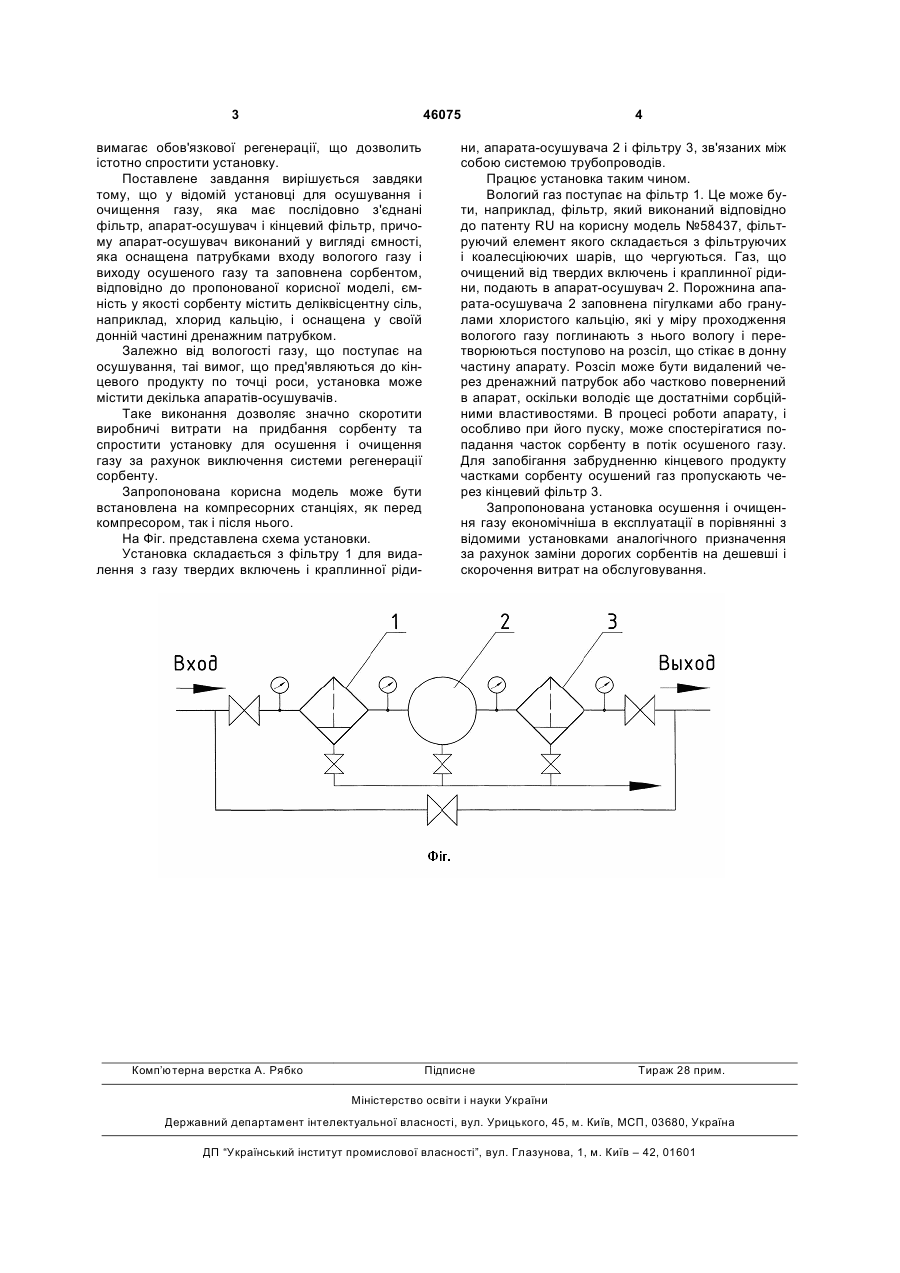

1. Установка для осушування та очищення газу, що містить послідовно встановлені фільтр для очищення газу від твердих забруднень і крап 3 46075 вимагає обов'язкової регенерації, що дозволить істотно спростити установку. Поставлене завдання вирішується завдяки тому, що у відомій установці для осушування і очищення газу, яка має послідовно з'єднані фільтр, апарат-осушувач і кінцевий фільтр, причому апарат-осушувач виконаний у вигляді ємності, яка оснащена патрубками входу вологого газу і виходу осушеного газу та заповнена сорбентом, відповідно до пропонованої корисної моделі, ємність у якості сорбенту містить деліквісцентну сіль, наприклад, хлорид кальцію, і оснащена у своїй донній частині дренажним патрубком. Залежно від вологості газу, що поступає на осушування, таі вимог, що пред'являються до кінцевого продукту по точці роси, установка може містити декілька апаратів-осушувачів. Таке виконання дозволяє значно скоротити виробничі витрати на придбання сорбенту та спростити установку для осушення і очищення газу за рахунок виключення системи регенерації сорбенту. Запропонована корисна модель може бути встановлена на компресорних станціях, як перед компресором, так і після нього. На Фіг. представлена схема установки. Установка складається з фільтру 1 для видалення з газу твердих включень і краплинної ріди Комп’ютерна верстка А. Рябко 4 ни, апарата-осушувача 2 і фільтру 3, зв'язаних між собою системою трубопроводів. Працює установка таким чином. Вологий газ поступає на фільтр 1. Це може бути, наприклад, фільтр, який виконаний відповідно до патенту RU на корисну модель №58437, фільтруючий елемент якого складається з фільтруючих і коалесціюючих шарів, що чергуються. Газ, що очищений від твердих включень і краплинної рідини, подають в апарат-осушувач 2. Порожнина апарата-осушувача 2 заповнена пігулками або гранулами хлористого кальцію, які у міру проходження вологого газу поглинають з нього вологу і перетворюються поступово на розсіл, що стікає в донну частину апарату. Розсіл може бути видалений через дренажний патрубок або частково повернений в апарат, оскільки володіє ще достатніми сорбційними властивостями. В процесі роботи апарату, і особливо при його пуску, може спостерігатися попадання часток сорбенту в потік осушеного газу. Для запобігання забрудненню кінцевого продукту частками сорбенту осушений газ пропускають через кінцевий фільтр 3. Запропонована установка осушення і очищення газу економічніша в експлуатації в порівнянні з відомими установками аналогічного призначення за рахунок заміни дорогих сорбентів на дешевші і скорочення витрат на обслуговування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
