Пристрій для дослідження матеріалів на тертя і спрацювання

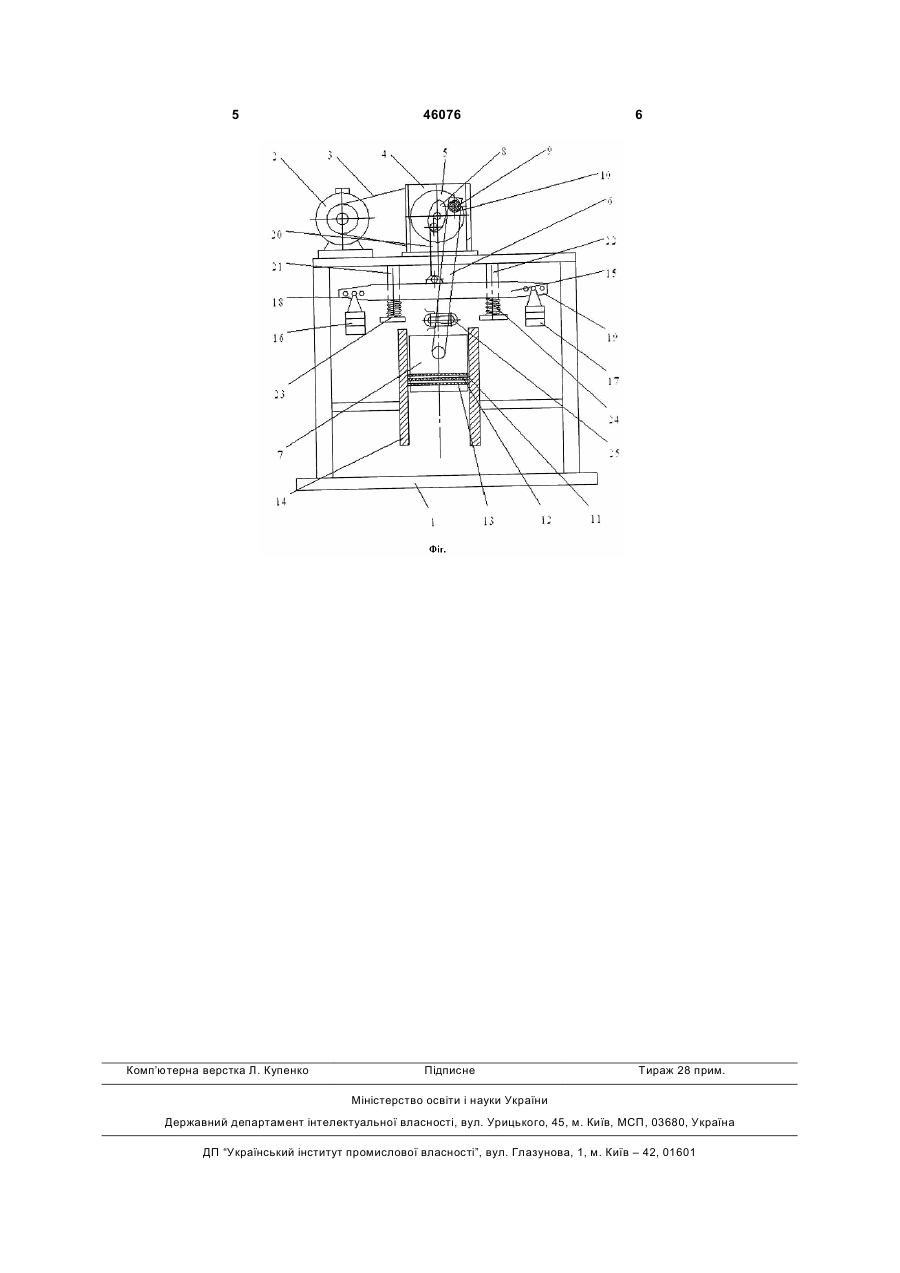

Пристрій для дослідження матеріалів на тертя і спрацювання, що складається з корпусу, встановлених в ньому вузлів навантаження зразків з тягарями, важелями регулювання і навантажувальним повзуном, приводом переміщення останнього, виконаним у вигляді кривошипно-шатунного меха 3 лених в ньому вузлів навантаження зразків з тягарями, важелями регулювання і навантажувальним повзуном, приводом переміщення останнього, виконаним у вигляді кривошипно-шатунного механізму, і кулачкового механізму-приводу, кулачок якого розміщений на осі кривошипа, та вузлів вимірювання параметрів тертя, в корпусі жорстко закріплена гільза - контрзразок, з розміщеним в ній поршнем для закріплення зразків, встановленим з можливістю зворотно-поступального руху вздовж внутрішньої порожнини гільзи та шарнірно з'єднаним з шатуном, тягарі разом з важелями регулювання закріплені на навантажувальному повзуні, а в кривошипно-шатунному механізмі закріплений додатковий зразок, з можливістю обертового руху відносно підшипника ковзання - контрзразка, розміщеного в отворі шатуна. Введення в пристрій гільзи - контрзразка, з розміщеним в ній поршнем для закріплення зразків, встановленим з можливістю зворотнопоступального руху вздовж внутрішньої порожнини гільзи та шарнірно з'єднаним з шатуном, дозволяє створити прийнятну точність і достовірність дослідженнь пар тертя з зворотно-поступовим рухом, наприклад поршньове кільце - гільза. Розміщення в кривошипно-шатунному механізмі додаткового зразка з можливістю обертового руху відносно підшипника ковзання - контрзразка, розміщеного в отворі шатуна, дає можливість випробування матеріалів на тертя і спрацювання при обертальному русі, наприклад пари тертя шатунна шийка - підшипник ковзання. Закріплення тягарів, разом з важелями регулювання, на навантажувальному повзуні спрощує конструкцію, зменшує габаритні розміри пристрою, покращує зручність підготовки та використання пристрою. На Фіг. зображено пристрій дослідження матеріалів на тертя і спрацювання, загальний вигляд. Пристрій для випробування матеріалів на тертя і спрацювання, який складається з корпусу 1, встановленого в ньому приводу зразків і вузлів навантаження, який складається з електродвигуна 2, пасової передачі 3, варіатора 4, кривошипа 5, шатуна 6 з шарнірно закріпленим на ньому поршнем 7 , кулачок 8, розміщений на осі кривошипа 5. На кривошип 5 закріплюється додатковий зразок шатунна шийка 9 з можливістю обертового руху відносно підшипника ковзання - контрзразка 10, 46076 4 встановленого в отворі шатуна 6. На поршень 7 закріплюються зразки - поршньові кільця 11, 12 і 13 з можливістю зворотно-поступального руху вздовж внутрішньої порожнини гільзи 14, яка жорстко закріплена в корпусі 1. Механізму навантаження, який складається з навантажувального повзуна 15 і закріплених на ньому тягарів 16 і 17 разом з важелями регулювання 18 і 19, штовхача навантажувального повзуна 20, що шарнірно що шарнірно з'єднаний з кулачком 8 і навантажувальним повзуном 15. Навантажувальний повзун 15, встановлений в корпусі 1, з можливість зворотнопоступального руху вздовж напрямних 21 і 22 на які встановлено пружини 23 і 24 для можливості силового замикання досліджуємих зразків. Вузла вимірювання сили тертя 25, який закріплений на шатуні 6 і виконаний у вигляді динамометра з наклеєними на ньому тензодатчиками, які під'єднанні до вимірювальної апаратури (на кресленні не показано). Пристрій працює таким чином. Відповідним чином підготовлені зразки 11,12 і 13 встановлюються на поршень 7, а додатковий зразок 9 - на кривошип 5. Електродвигун 2, через пасову передачу 3, варіатор 4 і кривошип 5надає обертовий рух додатковому зразку 9 відносно контрзразка 10, а далі кривошип 5 надає зворотнопоступового руху шатуну 6 і поршню 7 з зразкам 11, 12 і 13 відносно контрзразка 14. Амплітуду переміщення поршня 7 можна регулювати зміною радіуса кривошипа 5. Нормальне навантаження створюється вузлами навантаження шляхом встановлення на важелях тягарів 18 і 19, тягарів 16 і 17. Величина навантаження буде залежати від маси тягарів і місця їх закріплення на важелях 18 і 19. Навантажувальний повзун 15, рухаючись по напрямних 21 і 22 паралельно поршню 7, передає навантаження через штовхач 20 на кривошип 5, який в свою чергу - до додаткового зразка 9 та через шатун 10 і поршень 7 - до зразків 11, 12 і 13. Таким чином, запропонований пристрій для випробування матеріалів на тертя і спрацювання дає можливість випробовувати на тертя та знос матеріалі при змінному навантажені і обертальному пари тертя шатунна шийка-підшипник ковзання і підвищує точність та достовірність досліджень пари тертя поршньове кільце-гільза при зворотнопоступальному русі, крім того, він має спрощену конструкцію механізму навантаження. 5 Комп’ютерна верстка Л. Купенко 46076 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
