Спосіб роботи теплового насоса
Номер патенту: 46115
Опубліковано: 10.12.2009
Автори: Мілько Максим Дмитрович, Куделя Петро Петрович, Дикий Микола Олександрович
Формула / Реферат
Спосіб роботи теплового насоса, що включає в себе процес підведення низькопотенційної теплоти до газової суміші, подальше її стиснення, відведення високопотенційної теплоти і розширення газової суміші, який відрізняється тим, що процес підведення теплоти здійснюють шляхом зволоження газової суміші при низькому тиску в випарнику, а процес відведення теплоти здійснюють шляхом конденсації пари з парогазової суміші при високому тиску в конденсаторі.
Текст

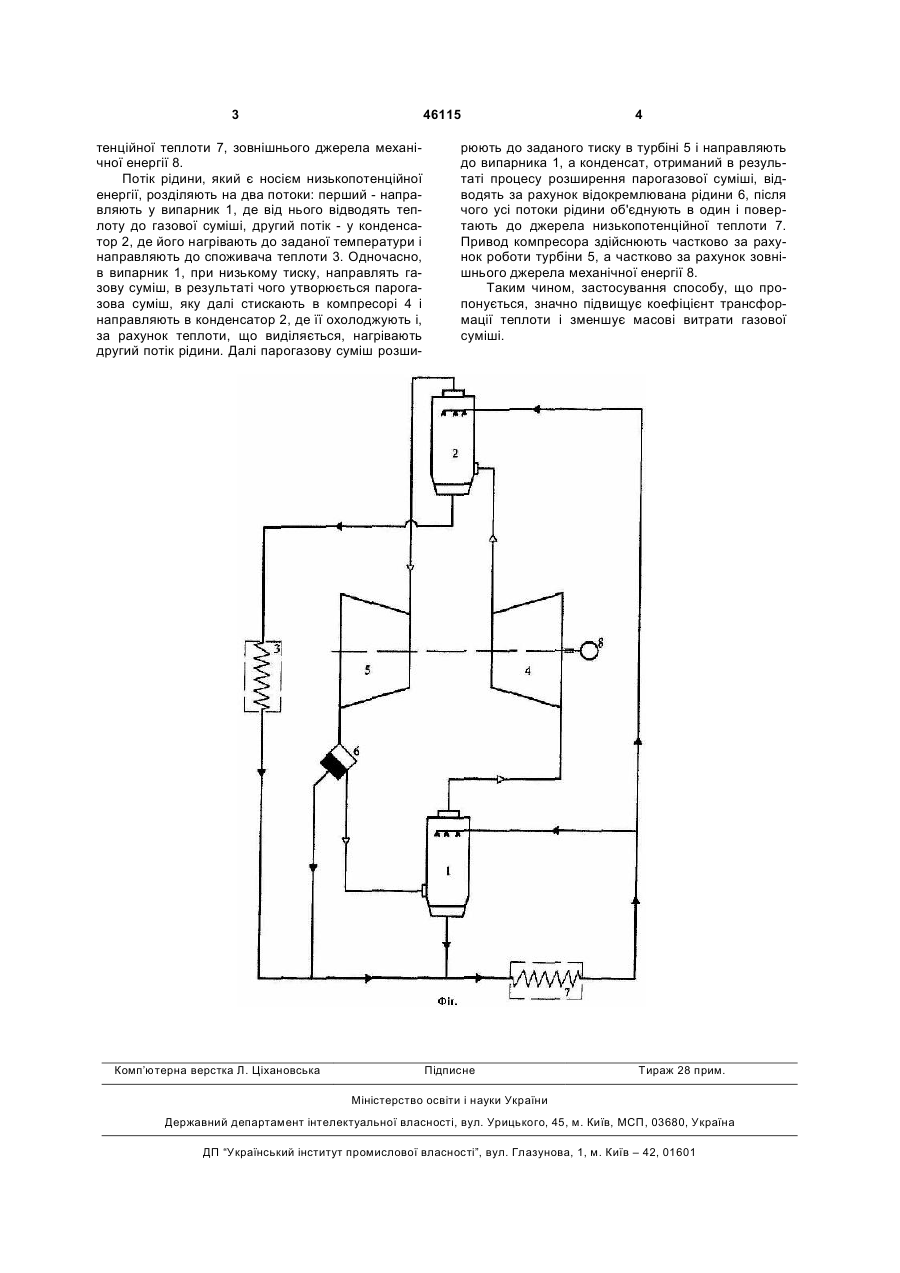

Спосіб роботи теплового насоса, що включає в себе процес підведення низькопотенційної теплоти до газової суміші, подальше її стиснення, відведення високопотенційної теплоти і розширення газової суміші, який відрізняється тим, що процес підведення теплоти здійснюють шляхом зволоження газової суміші при низькому тиску в випарнику, а процес відведення теплоти здійснюють шляхом конденсації пари з парогазової суміші при високому тиску в конденсаторі. (19) (21) u200906019 (22) 11.06.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) МІЛЬКО МАКСИМ ДМИТРОВИЧ, ДИКИЙ МИКОЛА ОЛЕКСАНДРОВИЧ, КУДЕЛЯ ПЕТРО ПЕТРОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 46115 тенційної теплоти 7, зовнішнього джерела механічної енергії 8. Потік рідини, який є носієм низькопотенційної енергії, розділяють на два потоки: перший - направляють у випарник 1, де від нього відводять теплоту до газової суміші, другий потік - у конденсатор 2, де його нагрівають до заданої температури і направляють до споживача теплоти 3. Одночасно, в випарник 1, при низькому тиску, направлять газову суміш, в результаті чого утворюється парогазова суміш, яку далі стискають в компресорі 4 і направляють в конденсатор 2, де її охолоджують і, за рахунок теплоти, що виділяється, нагрівають другий потік рідини. Далі парогазову суміш розши Комп’ютерна верстка Л. Ціхановська 4 рюють до заданого тиску в турбіні 5 і направляють до випарника 1, а конденсат, отриманий в результаті процесу розширення парогазової суміші, відводять за рахунок відокремлювана рідини 6, після чого усі потоки рідини об'єднують в один і повертають до джерела низькопотенційної теплоти 7. Привод компресора здійснюють частково за рахунок роботи турбіни 5, а частково за рахунок зовнішнього джерела механічної енергії 8. Таким чином, застосування способу, що пропонується, значно підвищує коефіцієнт трансформації теплоти і зменшує масові витрати газової суміші. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for operation of heat pump
Автори англійськоюMilko Maksym Dmytrovych, Dykyi Mykola Oleksandrovych, Kudelia Petro Petrovych
Назва патенту російськоюСпособ работы теплового насоса
Автори російськоюМилько Максим Дмитриевич, Дикий Николай Александрович, Куделя Петр Петрович
МПК / Мітки
МПК: F25B 30/00
Мітки: насоса, роботи, теплового, спосіб
