Формула / Реферат

1. Газодинамічний запальник, що містить акустичну камеру, розгінне газове сопло, резонатор, розташований співвісно соплу, який відрізняється тим, що частина резонатора, яка нагрівається, розміщена в кожусі з пористого матеріалу.

2. Газодинамічний запальник за п.1, який відрізняється тим, що пористий кожух створено багатошаровою намоткою металевої сітки.

Текст

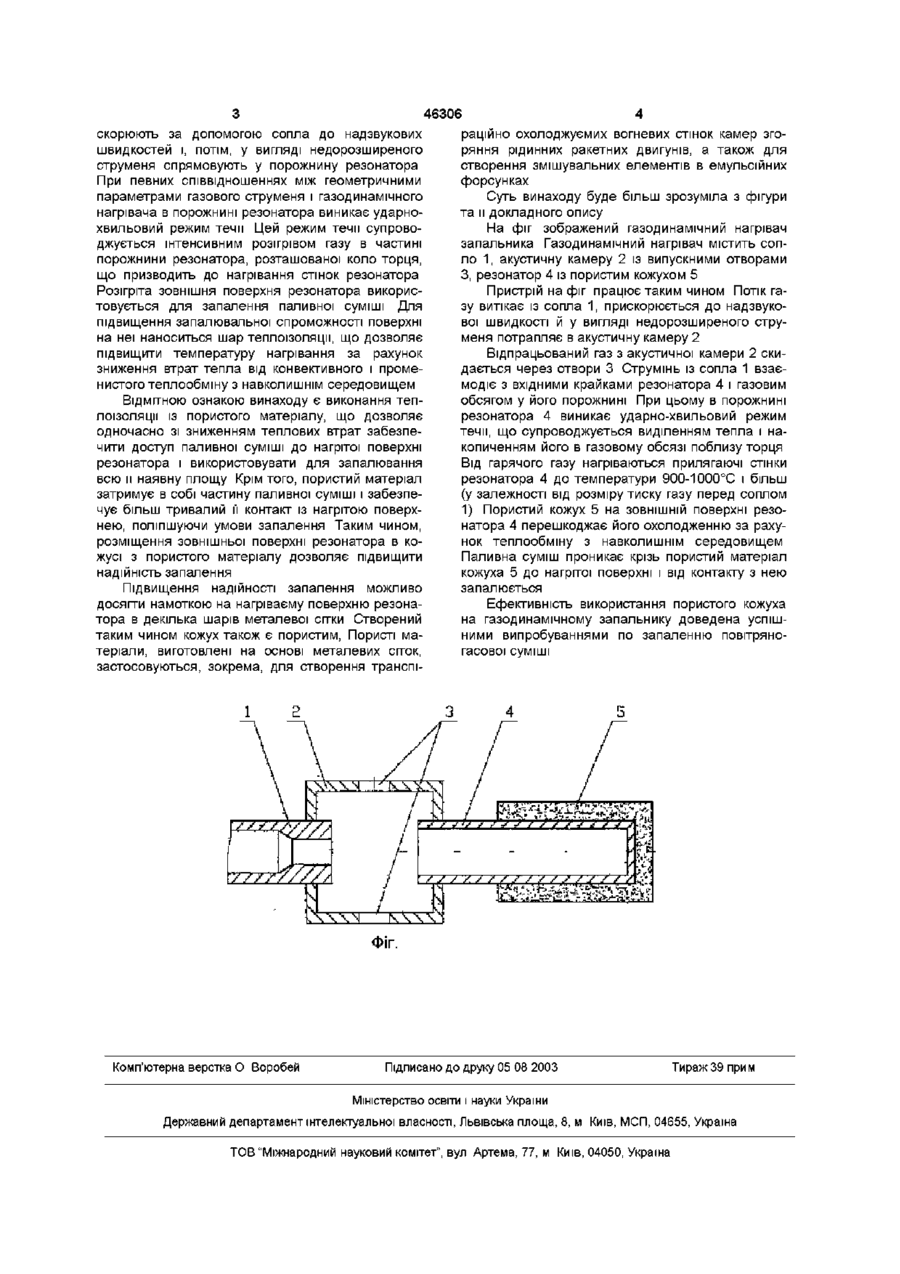

1 Газодинамічний запальник, що містить акустичну камеру, розпнне газове сопло, резонатор, розташований СПІВВІСНО соплу, який відрізняється тим, що частина резонатора, яка нагрівається, розміщена в кожусі з пористого матеріалу 2 Газодинамічний запальник за п 1, який відрізняється тим, що пористий кожух створено багатошаровою намоткою металевої сітки могою нанесення тепло ізолюючого покриття із скловолокна (див Купцов В М и др Пульсации давления и нагрев газа при втекании сверхвуковой струи в цилиндрическую полость Известия АН СССР, Механика жидкости и газа, №5,1977, стр 104 - 111, фиг 1) Таке покриття дозволяє зменшити теплові втрати, пов'язані з конвективним і променистим теплообміном між резонатором і навколишнім середовищем Проте наявність подібного покриття перешкоджає підведенню паливної суміші до нагрітої поверхні і не дозволяє використовувати и для запалення У основу винаходу поставлене завдання удосконаленням газодинамічного запальника шляхом розміщення зовнішньої поверхні резонатора в кожусі з пористого матеріалу, забезпечити підвищення надійності запалювання Запальник, що патентується, містить газодинамічний нагрівач, який складається з розпнного сопла, акустичної камери і резонатора, розташованого СПІВВІСНО соплу Резонатор являє собою тонкостінну оболонку, що обмежує порожнину, яка може бути або циліндричною, або профільованою З одного кінця порожнина заглушена, з іншого, зверненого до сопла, вона відкрита У акустичній камері передбачені отвори (отвір) для виходу відпрацьованого розігріваючого газу 3 метою одержання необхідних для запалення температур газ, яким може бути один із компонентів палива, при О (О о со (О 46306 скорюють за допомогою сопла до надзвукових раційно охолоджуємих вогневих стінок камер згошвидкостей і, потім, у вигляді недорозширеного ряння рідинних ракетних двигунів, а також для струменя спрямовують у порожнину резонатора створення змішувальних елементів в емульсійних При певних співвідношеннях між геометричними форсунках параметрами газового струменя і газодинамічного Суть винаходу буде більш зрозуміла з фігури нагрівача в порожнині резонатора виникає ударнота и докладного опису хвильовий режим течи Цей режим течи супровоНа фіг зображений газодинамічний нагрівач джується інтенсивним розігрівом газу в частині запальника Газодинамічний нагрівач містить соппорожнини резонатора, розташованої коло торця, ло 1, акустичну камеру 2 із випускними отворами що призводить до нагрівання стінок резонатора З, резонатор 4 із пористим кожухом 5 Розігріта зовнішня поверхня резонатора викорисПристрій на фіг працює таким чином Потік гатовується для запалення паливної суміші Для зу витікає із сопла 1, прискорюється до надзвукопідвищення запалювальної спроможності поверхні вої швидкості й у вигляді недорозширеного струна неї наноситься шар теплоізоляції, що дозволяє меня потрапляє в акустичну камеру 2 підвищити температуру нагрівання за рахунок Відпрацьований газ з акустичної камери 2 скизниження втрат тепла від конвективного і промедається через отвори 3 Струмінь із сопла 1 взаєнистого теплообміну з навколишнім середовищем модіє з вхідними крайками резонатора 4 і газовим обсягом у його порожнині При цьому в порожнині ВІДМІТНОЮ ознакою винаходу є виконання тепрезонатора 4 виникає ударно-хвильовий режим лоізоляції із пористого матеріалу, що дозволяє течи, що супроводжується виділенням тепла і наодночасно зі зниженням теплових втрат забезпекопиченням його в газовому обсязі поблизу торця чити доступ паливної суміші до нагрітої поверхні Від гарячого газу нагріваються прилягаючі стінки резонатора і використовувати для запалювання резонатора 4 до температури 900-1000°С і більш всю и наявну площу Крім того, пористий матеріал (у залежності від розміру тиску газу перед соплом затримує в собі частину паливної суміші і забезпе1) Пористий кожух 5 на ЗОВНІШНІЙ поверхні резочує більш тривалий її контакт із нагрітою поверхнатора 4 перешкоджає його охолодженню за рахунею, поліпшуючи умови запалення Таким чином, нок теплообміну з навколишнім середовищем розміщення зовнішньої поверхні резонатора в коПаливна суміш проникає крізь пористий матеріал жусі з пористого матеріалу дозволяє підвищити кожуха 5 до нагрітої поверхні і від контакту з нею надійність запалення запалюється Підвищення надійності запалення можливо досягти намоткою на нагріваєму поверхню резонатора в декілька шарів металевої сітки Створений таким чином кожух також є пористим, Пористі матеріали, виготовлені на основі металевих сіток, застосовуються, зокрема, для створення транспі Ефективність використання пористого кожуха на газодинамічному запальнику доведена успішними випробуваннями по запаленню повітряногасової суміші Фіг. Комп'ютерна верстка О Воробей Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

Gas-dynamics ignitor

Автори англійською

Shniakin Volodymyr Mykhailovych

Назва патенту російською

Газодинамический зажигатель

Автори російською

Шнякин Владимир Николаевич

МПК / Мітки

МПК: F23Q 13/00

Мітки: запальник, газодинамічний
