Пістолет

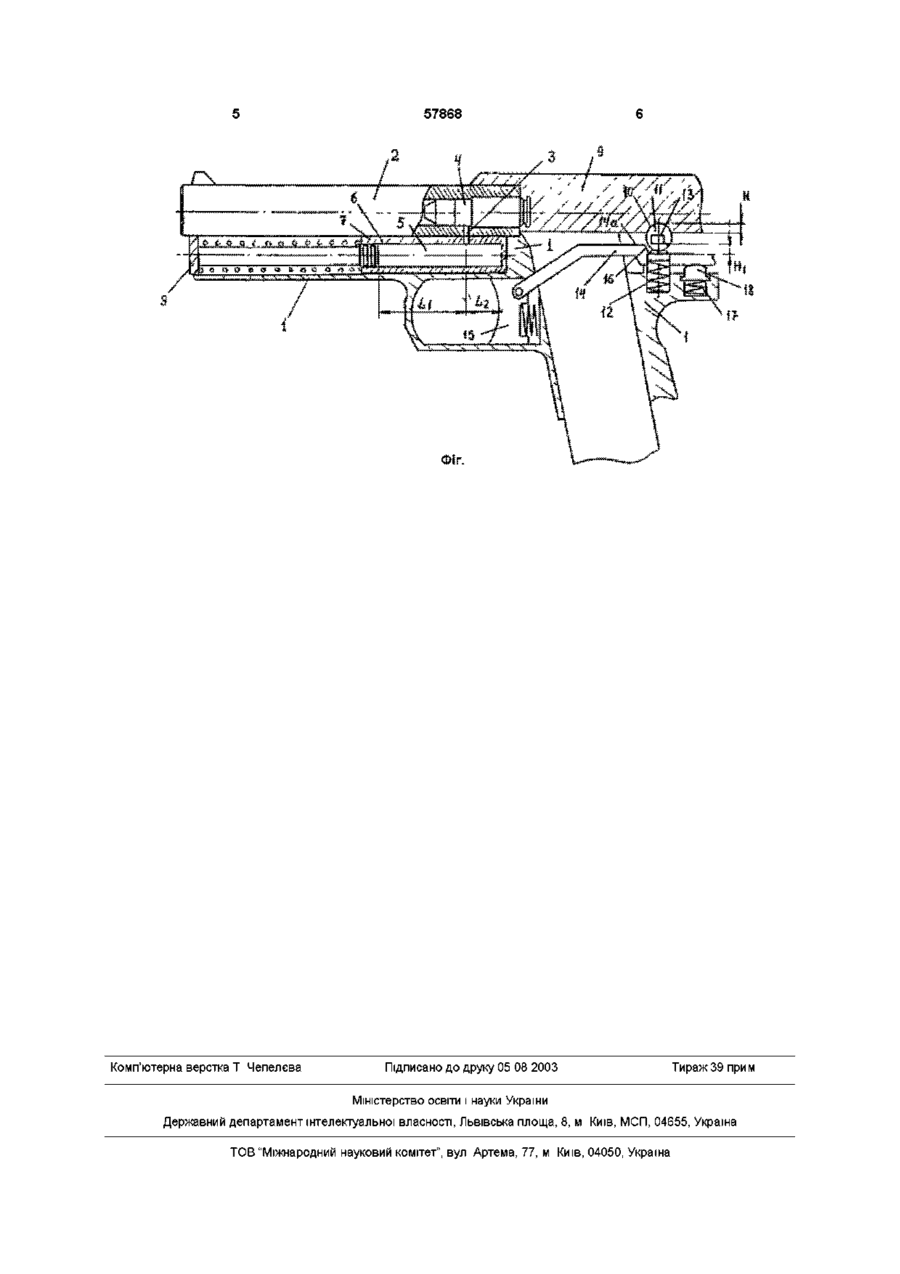

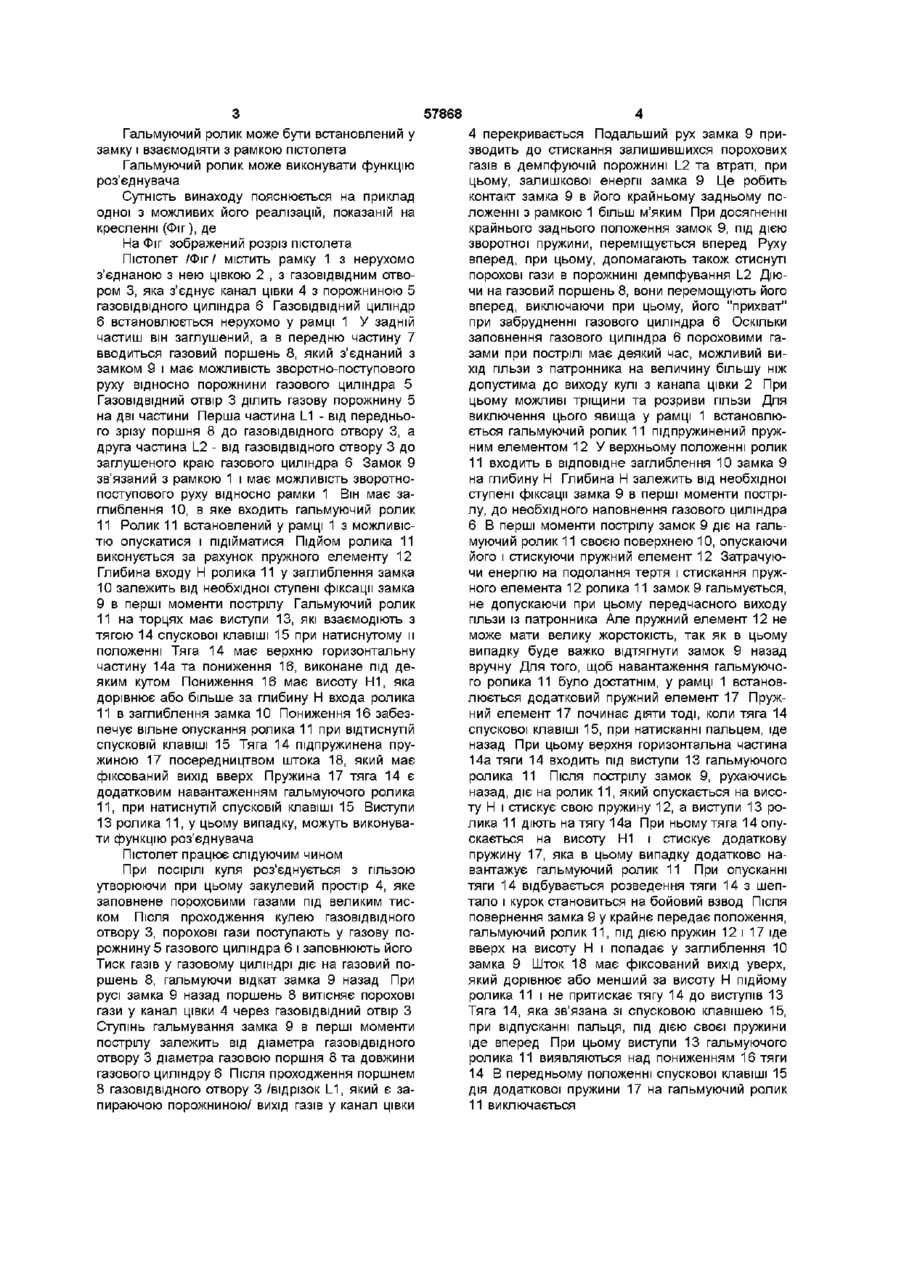

1 Пістолет, що містить рамку, цівку з газовідвідним отвором, газовий циліндр, газовий поршень, запираючі ролики, замок, який складається з двох частин, роз'єднувач, який відрізняється тим, що у рамці встановлений принаймні один під пружинении гальмуючий ролик, який взаємодіє з замком у перші моменти пострілу і має додатковий пружний елемент, який діє на гальмуючий ролик при натиснутому спусковому гачку, а газовідвідний отвір цівки ділить газовий циліндр на порожнину запирання - гальмування та порожнину демпфування 2 Пістолет за п 1 , який відрізняється тим, що гальмуючий ролик, встановлений у замку, взаємодіє з рамкою пістолета 3 Пістолет за п 1 , який відрізняється тим, що гальмуючий ролик може виконувати функцію роз'єднувача Винахід відноситься до вогнепальної зброї, частково до пістолетів та їх конструктивних елементів і може бути використаний в галузі виробництва вогнепальної зброї Відомий пістолет П-7, ГБ-8 "Хеклер-Кох", в якому застосований принцип гальмування замка за рахунок подачі порохових газів із канала цівки в газовий циліндр, який використовує тиск газів із закульового об'єму/принцип Барнетцке/ У ньому психові гази надходять в газовий циліндр з заднього відкритого зрізу газового циліндра При цьому газовий поршень, при русі замка назад, видавлює порохові гази із газового циліндра повністю і зупинка замка в крайньому задньому положенні відбувається при ударному контакті замка і рамки Це негативно впливає на роботу та ресурс зброї При застосуванні більш потужного патрона у пістолетах заснованих на цьому принципі загасання можливий передчасний вихід гільзи з патронника і, як слідство, и тріщини та розриви Це відбувається за рахунок значного часу наповнення газового циліндра в перші моменти пострілу Відомий пістолет П-9 S, в якому запирання відбувається за допомогою роликів В ньому замок розділений на дві деталі і гальмування першої деталі, яка запирає цівку в момент посірілу відбувається за рахунок прискорення другої деталі Такий замок складний у виробництві, має велику КІЛЬКІСТЬ деталей і значну вартість [1] сконалення як конструкції пістолета в цілому, так і окремих його частин та механізмів, шляхом находження нових технічних рішень, які дозволяють за рахунок комплексного їх використання, а також завдяки індивідуальним конструктивним особливостям кожного із механізмів і частин покращити експлуатаційні характеристики зменшити ударні навантаження на рамку та замок, зменшити віддачу зброї, збільшити надійність запирання, Поставлена задача з приводу конструкції пістолета та його механізмів комплексно вирішується групою винаходів, зв'язаних єдиним творчим замислом та роздільно кожним механізмом , які забезпечують тісний причинно-слідуючий зв'язок всієї сукупності суттєвих ознак з досягаємим технічним результатом /загальним та роздільно по кожному механізму/, а саме вирішується тим, що в пістолеті, що містить рамку, цівку з газовідвідним отвором, газовий циліндр, газовий поршень, запираючі ролики, замок, який складається з двох частин, роз'єднувач, у рамці встановлений, по меншій мірі, один під пружинений гальмуючий ролик, який взаємодіє з замком у перші моменти пострілу і має додатковий пружний елемент, який діє на гальмуючий ролик при натиснутому спусковому гачку, а газовідвідний отвір цівки ділить газовий циліндр на порожнину запирання - гальмування на порожнину демпфування В основу винаходу поставлена задача удо О 00 (О 00 ю 57868 Гальмуючий ролик може бути встановлений у замку і взаємодіяти з рамкою пістолета Гальмуючий ролик може виконувати функцію роз'єднувача Сутність винаходу пояснюється на приклад одної з можливих його реалізацій, показаній на кресленні (Фіг), де На Фіг зображений розріз пістолета Пістолет /Фіг/ МІСТИТЬ рамку 1 з нерухомо з'єднаною з нею цівкою 2 , з газовідвідним отвором 3, яка з'єднує канал цівки 4 з порожниною 5 газовідвідного циліндра 6 Газовідвідний циліндр 6 встановлюється нерухомо у рамці 1 У задній частиш він заглушений, а в передню частину 7 вводиться газовий поршень 8, який з'єднаний з замком 9 і має можливість з во ротно-поступового руху відносно порожнини газового циліндра 5 Газовідвідний отвір 3 ділить газову порожнину 5 на дві частини Перша частина L1 - від переднього зрізу поршня 8 до газовідвідного отвору 3, а друга частина І_2 - від газовідвідного отвору 3 до заглушеного краю газового циліндра 6 Замок 9 зв'язаний з рамкою 1 і має можливість зворотнопоступового руху відносно рамки 1 Він має заглиблення 10, в яке входить гальмуючий ролик 11 Ролик 11 встановлений у рамці 1 з можливістю опускатися і підійматися Підйом ролика 11 виконується за рахунок пружного елементу 12 Глибина входу Н ролика 11 у заглиблення замка 10 залежить від необхідної ступені фіксації замка 9 в перші моменти пострілу Гальмуючий ролик 11 на торцях має виступи 13, які взаємодіють з тягою 14 спускової клавіші 15 при натиснутому и положенні Тяга 14 має верхню горизонтальну частину 14а та пониження 16, виконане під деяким кутом Пониження 16 має висоту Н1, яка дорівнює або більше за глибину Н входа ролика 11 в заглиблення замка 10 Пониження 16 забезпечує вільне опускання ролика 11 при відтиснутій спусковій клавіші 15 Тяга 14 підпружинена пружиною 17 посередництвом штока 18, який має фіксований вихід вверх Пружина 17 тяга 14 є додатковим навантаженням гальмуючого ролика 11, при натиснули спусковій клавіші 15 Виступи 13 ролика 11, у цьому випадку, можуть виконувати функцію роз'єднувача Пістолет працює слідуючим чином При посірілі куля роз'єднується з гільзою утворюючи при цьому закулевий простір 4, яке заповнене пороховими газами під великим тиском Після проходження кулею газовідвідного отвору 3, порохові гази поступають у газову порожнину 5 газового циліндра 6 і заповнюють його Тиск газів у газовому циліндрі діє на газовий поршень 8, гальмуючи відкат замка 9 назад При русі замка 9 назад поршень 8 витісняє порохові гази у канал цівки 4 через газовідвідний отвір З Ступінь гальмування замка 9 в перші моменти пострілу залежить від діаметра газовідвідного отвору 3 діаметра газовою поршня 8 та довжини газового циліндру 6 Після проходження поршнем 8 газовідвідного отвору 3 /відрізок L1, який є запираючою порожниною/ вихід газів у канал цівки 4 перекривається Подальший рух замка 9 призводить до стискання залишившихся порохових газів в демпфуючій порожнині L2 та втраті, при цьому, залишкової енергії замка 9 Це робить контакт замка 9 в його крайньому задньому положенні з рамкою 1 більш м'яким При досягненні крайнього заднього положення замок 9, під дією зворотної пружини, переміщується вперед Руху вперед, при цьому, допомагають також стиснуті порохові гази в порожнині демпфування L2 Діючи на газовий поршень 8, вони перемощують його вперед, виключаючи при цьому, його "прихват" при забрудненні газового циліндра 6 Оскільки заповнення газового циліндра 6 пороховими газами при пострілі має деякий час, можливий вихід гільзи з патронника на величину більшу ніж допустима до виходу кулі з канапа цівки 2 При цьому можливі тріщини та розриви гільзи Для виключення цього явища у рамці 1 встановлюється гальмуючий ролик 11 підпружинений пружним елементом 12 У верхньому положенні ролик 11 входить в відповідне заглиблення 10 замка 9 на глибину Н Глибина Н залежить від необхідної ступені фіксації замка 9 в перші моменти пострілу, до необхідного наповнення газового циліндра 6 В перші моменти пострілу замок 9 діє на гальмуючий ролик 11 своєю поверхнею 10, опускаючи його і стискуючи пружний елемент 12 Затрачуючи енергію на подолання тертя і стискання пружного елемента 12 ролика 11 замок 9 гальмується, не допускаючи при цьому передчасного виходу гільзи із патронника Але пружний елемент 12 не може мати велику жорстокість, так як в цьому випадку буде важко відтягнути замок 9 назад вручну Для того, щоб навантаження гальмуючого ролика 11 було достатнім, у рамці 1 встановлюється додатковий пружний елемент 17 Пружний елемент 17 починає діяти тоді, коли тяга 14 спускової клавіші 15, при натисканні пальцем, іде назад При цьому верхня горизонтальна частина 14а тяги 14 входить під виступи 13 гальмуючого ролика 11 Після пострілу замок 9, рухаючись назад, діє на ролик 11, який опускається на висоту Н і стискує свою пружину 12, а виступи 13 ролика 11 діють на тягу 14а При ньому тяга 14 опускається на висоту Н1 і стискує додаткову пружину 17, яка в цьому випадку додатково навантажує гальмуючий ролик 11 При опусканні тяги 14 відбувається розведення тяги 14 з шептало і курок становиться на бойовий взвод Після повернення замка 9 у крайнє передає положення, гальмуючий ролик 11, під дією пружин 12 і 17 іде вверх на висоту Н і попадає у заглиблення 10 замка 9 Шток 18 має фіксований вихід уверх, який дорівнює або менший за висоту Н підйому ролика 11 і не притискає тягу 14 до виступів 13 Тяга 14, яка зв'язана зі спусковою клавішею 15, при відпусканні пальця, під дією своєї пружини іде вперед При цьому виступи 13 гальмуючого ролика 11 виявляються над пониженням 16 тяги 14 В передньому положенні спускової клавіші 15 дія додаткової пружини 17 на гальмуючий ролик 11 виключається 57868 Комп'ютерна верстка Т Чепелєва Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
