Спосіб роботи машини стірлінга

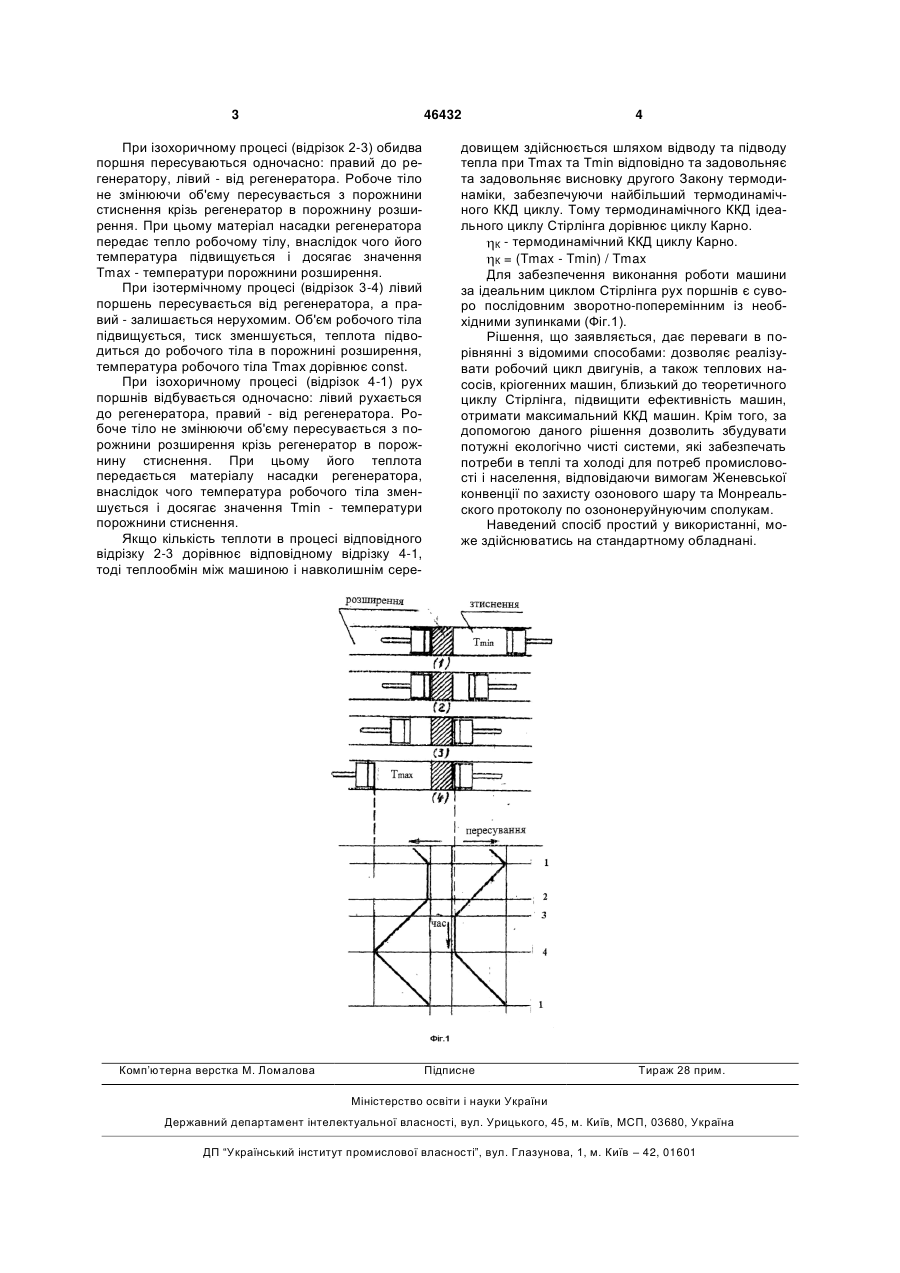

Спосіб роботи машини Стірлінга, що включає зворотно-поперемінні процеси стискування, нагрівання, розширення та охолодження робочого тіла, який відрізняється тим, що ці процеси здійснюють з необхідними зупинками руху поршнів за допомогою гідроприводу з блоком керування. (19) (21) u200905697 (22) 04.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) ГАЛЕЦЬКИЙ АНАТОЛІЙ ЮРІЙОВИЧ (73) ГАЛЕЦЬКИЙ АНАТОЛІЙ ЮРІЙОВИЧ 3 46432 При ізохоричному процесі (відрізок 2-3) обидва поршня пересуваються одночасно: правий до регенератору, лівий - від регенератора. Робоче тіло не змінюючи об'єму пересувається з порожнини стиснення крізь регенератор в порожнину розширення. При цьому матеріал насадки регенератора передає тепло робочому тілу, внаслідок чого його температура підвищується і досягає значення Tmax - температури порожнини розширення. При ізотермічному процесі (відрізок 3-4) лівий поршень пересувається від регенератора, а правий - залишається нерухомим. Об'єм робочого тіла підвищується, тиск зменшується, теплота підводиться до робочого тіла в порожнині розширення, температура робочого тіла Tmax дорівнює const. При ізохоричному процесі (відрізок 4-1) рух поршнів відбувається одночасно: лівий рухається до регенератора, правий - від регенератора. Робоче тіло не змінюючи об'єму пересувається з порожнини розширення крізь регенератор в порожнину стиснення. При цьому його теплота передається матеріалу насадки регенератора, внаслідок чого температура робочого тіла зменшується і досягає значення Tmin - температури порожнини стиснення. Якщо кількість теплоти в процесі відповідного відрізку 2-3 дорівнює відповідному відрізку 4-1, тоді теплообмін між машиною і навколишнім сере Комп’ютерна верстка М. Ломалова 4 довищем здійснюється шляхом відводу та підводу тепла при Tmax та Tmin відповідно та задовольняє та задовольняє висновку другого Закону термодинаміки, забезпечуючи найбільший термодинамічного ККД циклу. Тому термодинамічного ККД ідеального циклу Стірлінга дорівнює циклу Карно. К - термодинамічний ККД циклу Карно. К = (Tmax - Tmin) / Tmax Для забезпечення виконання роботи машини за ідеальним циклом Стірлінга рух поршнів є суворо послідовним зворотно-поперемінним із необхідними зупинками (Фіг.1). Рішення, що заявляється, дає переваги в порівнянні з відомими способами: дозволяє реалізувати робочий цикл двигунів, а також теплових насосів, кріогенних машин, близький до теоретичного циклу Стірлінга, підвищити ефективність машин, отримати максимальний ККД машин. Крім того, за допомогою даного рішення дозволить збудувати потужні екологічно чисті системи, які забезпечать потреби в теплі та холоді для потреб промисловості і населення, відповідаючи вимогам Женевської конвенції по захисту озонового шару та Монреальского протоколу по озононеруйнуючим сполукам. Наведений спосіб простий у використанні, може здійснюватись на стандартному обладнані. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
