Спосіб одержання виливків колінчатих валів
Номер патенту: 46431
Опубліковано: 25.12.2009
Автори: Каричковський Петро Микитович, Шинський Олег Йосипович, ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ, Болюх Віталій Анатолійович
Формула / Реферат
1. Спосіб одержання виливків колінчатих валів за моделями, що газифікуються, який включає отримання пінополістиролової моделі та ливникової системи, їх з'єднання, фарбування протипригарною фарбою, сушіння, установку її в ливарний контейнер, заформовування сипучим вогнетривким наповнювачем, віброущільнення, вакуумування та заливання рідким розплавом, який відрізняється тим, що ливникова система моделі виконана з відвідними напливами і підведена до щік моделі колінчатого вала.
2. Спосіб за п. 1, який відрізняється тим, що крайні щоки моделі колінчатого вала оснащені холодильними армуючими вставками.
Текст

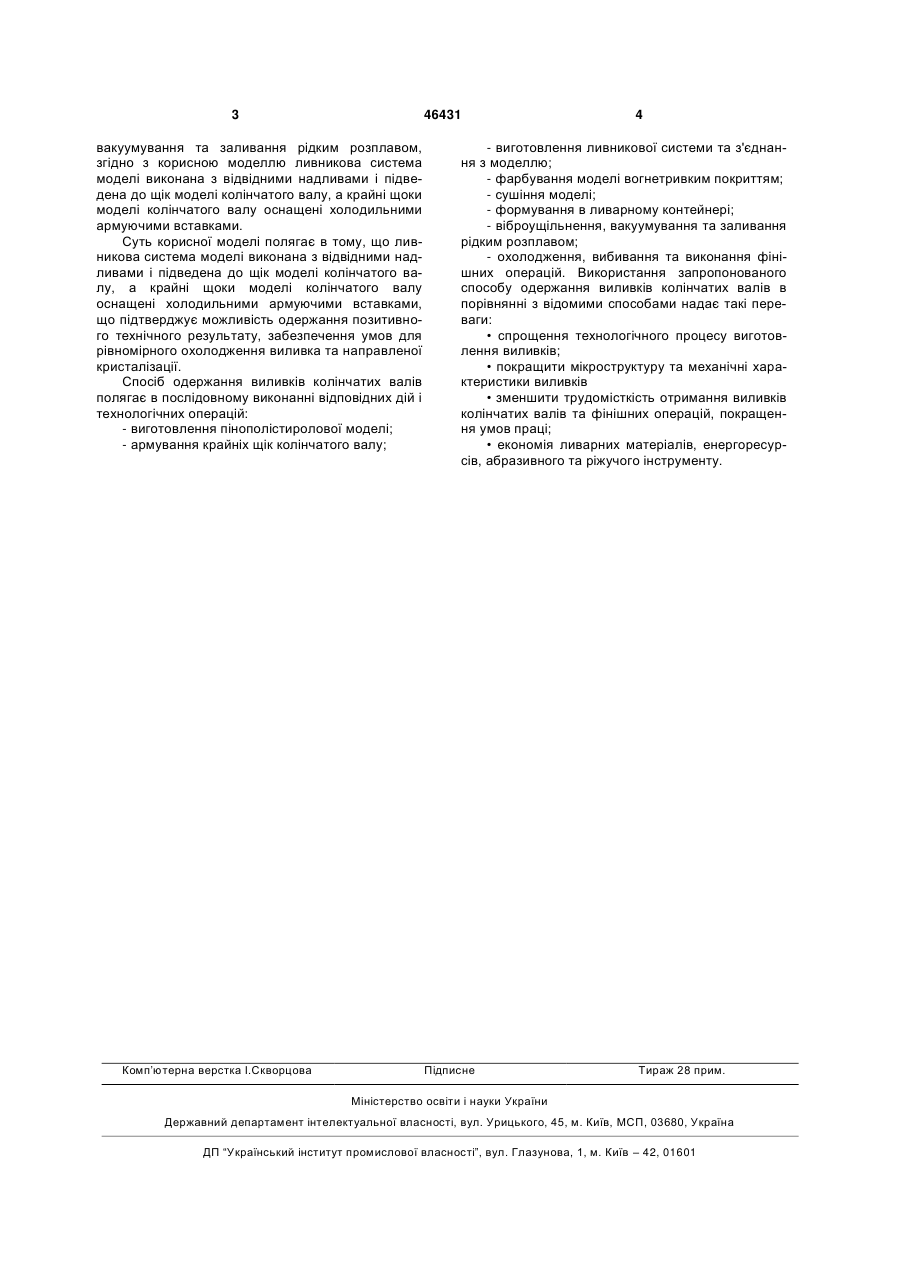

1. Спосіб одержання виливків колінчатих валів за моделями, що газифікуються, який включає 3 46431 вакуумування та заливання рідким розплавом, згідно з корисною моделлю ливникова система моделі виконана з відвідними надливами і підведена до щік моделі колінчатого валу, а крайні щоки моделі колінчатого валу оснащені холодильними армуючими вставками. Суть корисної моделі полягає в тому, що ливникова система моделі виконана з відвідними надливами і підведена до щік моделі колінчатого валу, а крайні щоки моделі колінчатого валу оснащені холодильними армуючими вставками, що підтверджує можливість одержання позитивного технічного результату, забезпечення умов для рівномірного охолодження виливка та направленої кристалізації. Спосіб одержання виливків колінчатих валів полягає в послідовному виконанні відповідних дій і технологічних операцій: - виготовлення пінополістиролової моделі; - армування крайніх щік колінчатого валу; Комп’ютерна верстка І.Скворцова 4 - виготовлення ливникової системи та з'єднання з моделлю; - фарбування моделі вогнетривким покриттям; - сушіння моделі; - формування в ливарному контейнері; - віброущільнення, вакуумування та заливання рідким розплавом; - охолодження, вибивання та виконання фінішних операцій. Використання запропонованого способу одержання виливків колінчатих валів в порівнянні з відомими способами надає такі переваги: • спрощення технологічного процесу виготовлення виливків; • покращити мікроструктуру та механічні характеристики виливків • зменшити трудомісткість отримання виливків колінчатих валів та фінішних операцій, покращення умов праці; • економія ливарних матеріалів, енергоресурсів, абразивного та ріжучого інструменту. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing castings of crankshafts
Автори англійськоюShynskyi Ihor Olehovych, Shynskyi Oleh Yosypovych, Karychkovskyi Petro Mykytovych, Boliukh Vitalii Anatoliiovych
Назва патенту російськоюСпособ получения отливок коленчатых валов
Автори російськоюШинский Игорь Олегович, Шинский Олег Иосифович, Каричковский Петр Никитич, Болюх Виталий Анатольевич
МПК / Мітки
Мітки: валів, спосіб, одержання, колінчатих, виливків
