Протягова вітроенергетична установка
Номер патенту: 46449
Опубліковано: 25.12.2009
Автори: Галяс Ігор Григорович, Голік Артур Петрович, Синєглазов Віктор Михайлович, Сидоренко Костянтин Миколайович, Соченко Петро Степанович, Зеленков Олександр Аврамович, Захарчевська Ірина Костянтинівна
Формула / Реферат
Протягова вітроенергетична установка, що містить високу димову трубу і робочий орган, яка відрізняється тим, що в нижній частині високої димової труби встановлено n додаткових вхідних труб, виконаних у вигляді вигнутих конфузорів, в яких розташовані робочі органи, кожний із яких містить вітродвигун і редукторну передачу до електрогенератора, який розташований зовні конфузора, електричні виходи від n електрогенераторів підключені до узгоджуючого модуля, який призначений для підсумовування електричної енергії та передачі її до споживача.
Текст

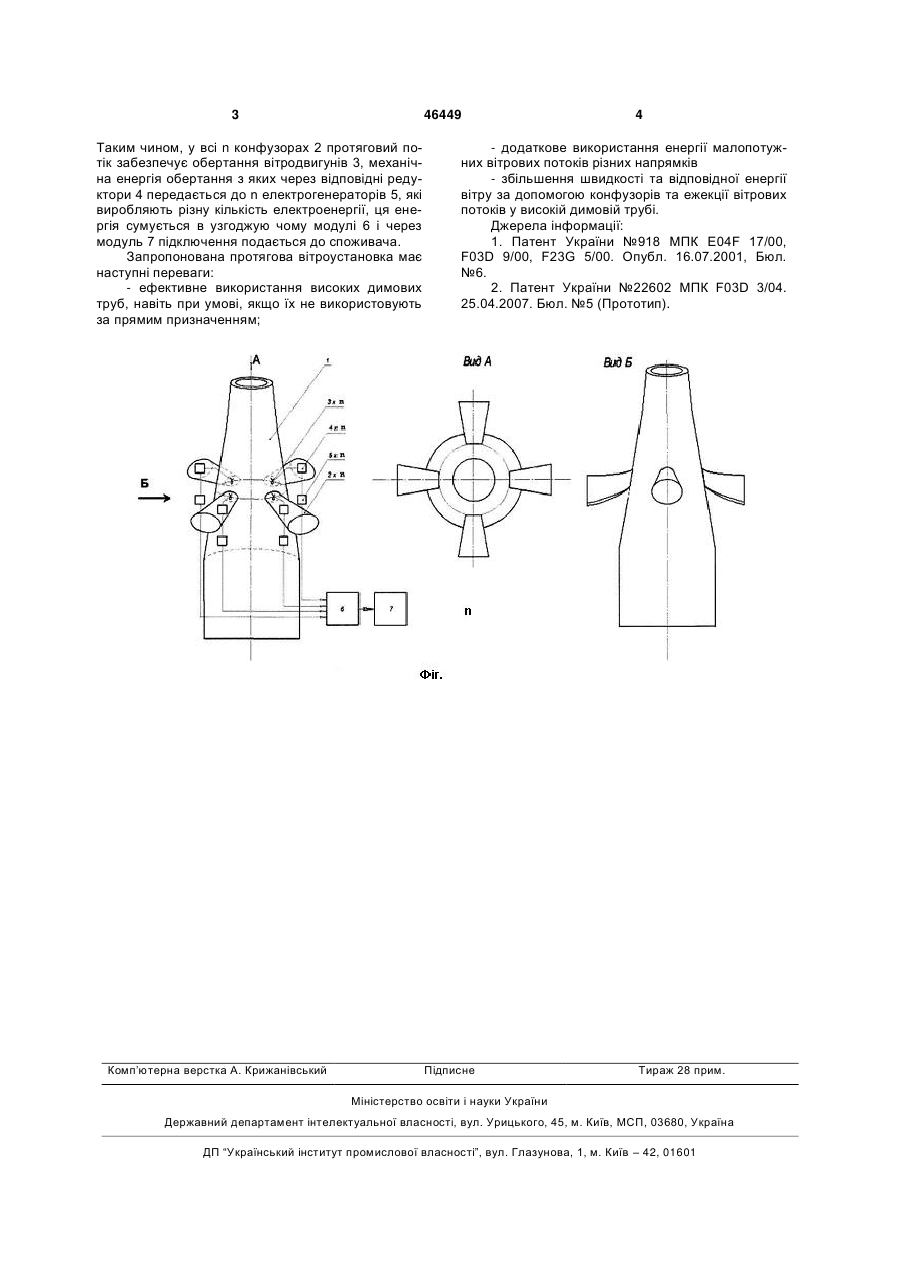

Протягова вітроенергетична установка, що містить високу димову трубу і робочий орган, яка відрізняється тим, що в нижній частині високої димової труби встановлено n додаткових вхідних труб, виконаних у вигляді вигнутих конфузорів, в яких розташовані робочі органи, кожний із яких містить вітродвигун і редукторну передачу до електрогенератора, який розташований зовні конфузора, електричні виходи від n електрогенераторів підключені до узгоджуючого модуля, який призначений для підсумовування електричної енергії та передачі її до споживача. (19) (21) u200905970 (22) 10.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) СИНЄГЛАЗОВ ВІКТОР МИХАЙЛОВИЧ, ЗЕЛЕНКОВ ОЛЕКСАНДР АВРАМОВИЧ, СОЧЕНКО ПЕТРО СТЕПАНОВИЧ, ЗАХАРЧЕВСЬКА ІРИНА КОСТЯНТИНІВНА, СИДОРЕНКО КОСТЯНТИН МИКОЛАЙОВИЧ, ГОЛІК АРТУР ПЕТРОВИЧ, ГАЛЯС ІГОР ГРИГОРОВИЧ (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ 3 46449 Таким чином, у всі n конфузорах 2 протяговий потік забезпечує обертання вітродвигунів 3, механічна енергія обертання з яких через відповідні редуктори 4 передається до n електрогенераторів 5, які виробляють різну кількість електроенергії, ця енергія сумується в узгоджую чому модулі 6 і через модуль 7 підключення подається до споживача. Запропонована протягова вітроустановка має наступні переваги: - ефективне використання високих димових труб, навіть при умові, якщо їх не використовують за прямим призначенням; Комп’ютерна верстка А. Крижанівський 4 - додаткове використання енергії малопотужних вітрових потоків різних напрямків - збільшення швидкості та відповідної енергії вітру за допомогою конфузорів та ежекції вітрових потоків у високій димовій трубі. Джерела інформації: 1. Патент України №918 МПК E04F 17/00, F03D 9/00, F23G 5/00. Опубл. 16.07.2001, Бюл. №6. 2. Патент України №22602 МПК F03D 3/04. 25.04.2007. Бюл. №5 (Прототип). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDraught wind-driven power unit
Автори англійськоюSynehlazov Viktor Mykhailovych, Zelenkov Oleksandr Avramovych, Sochenko Petro Stepanovych, Zakharchevska Iryna Kostiantynivna, Sydorenko Kostiantyn Mykolaiovych, Holik Artur Petrovych, Halias Ihor Hryhorovych
Назва патенту російськоюТяговая ветроэнергетическая установка
Автори російськоюСинеглазов Виктор Михайлович, Зеленков Александр Аврамович, Соченко Петр Степанович, Захарчевская Ирина Константиновна, Сидоренко Константин Николаевич, Голик Артур Петрович, Галяс Игорь Григорьевич
МПК / Мітки
МПК: F03D 3/04
Мітки: протягова, установка, вітроенергетична
