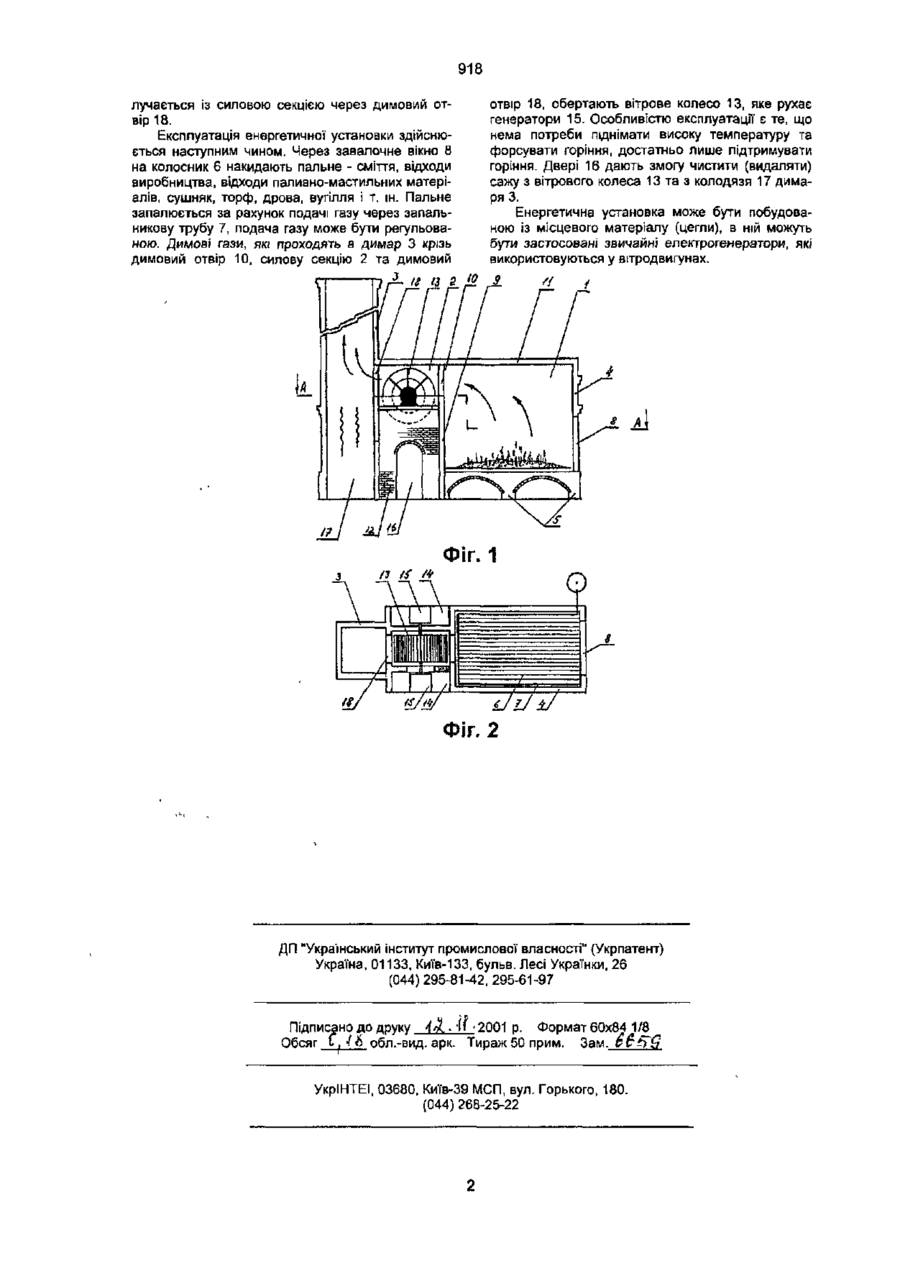

УКРАЇНА UA (11,918 (із, U (51) 7 Е04Н5/02, F01D1/18, F23G5/00 МІНІСТЕРСТВО ОСВІТИ • І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ЕНЕРГЕТИЧНА УСТАНОВКА "ПРОТЯГОВА ЕЛЕКТРОСТАНЦІЯ "УКРАЇНСЬКА ПІЧ" (21)2000105661 (22)05.10.2000 (24)16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р (72, Вада Вадим Васильович, Обод Марія Вадимівна (73) Вада Вадим Васильович, UA, Обод Марія Вадимівна, UA (57, 1. Енергетична установка, що має топку і димар, між якими установлено вітрове колесо, яка відрізняється тим, що вона скомпонована як піч, яка має відокремлені топкову секцію, секцію вітрового колеса та димар, що сполучаються між собою димовими отворами, притому секцію вітрового колеса розташовано біля верхньої1 частини топкової секції, а димар має заглиблення під димовим отвором, через який він сполучений із секцією вітрового колеса 2. Енергетична установка за п. 1, яка відрізняється тим, що радіус і ширина вітрового колеса відповідають висоті і ширині димового отвору, через який топкова секція сполучається із секцією вітрового колеса. Корисна модель стосується енергетичних установок, в яких використовується енергія потоку гарячих димових газів, і може бути застосованою для вироблення електричної енергії під час спалювання малокалорійного палива (деревини, сміття, біологічних відходів і т. ін ,. Відомим є рожен, що обертається димовими газами, в якому між вогнищем та комином установлено вітрове колесо, яке за допомогою механічної передачі передає обертальний рух розташованому над вогнищем рожнові (див.: Бидуля Б. "Огненная" турбина // Юный техник. - 1960. - № 11. С. 13). Відома конструкція не забезпечує ефективного використання кінетичної енергії гарячих димових газів, не розрахована на великі витрати потоку газу і не забезпечує збирання золи Технічна задача корисної' моделі полягає в удосконаленні енергетичної' установки, скомпонованої як піч, що має топку і димар, між якими установлено вітрове колесо, шляхом відокремлення топкової секції, секції вітрового колеса та димаря, розташуванням за верхньою частиною топкової секції' секції вітрового колеса, радіус якого домірний із висотою димового отвору, через який топкова секція сполучається із секцією вітрового колеса, та обладнанням димаря заглибленням під димовим отвором, через який він сполучений із секцією вітрового колеса, що сприяє ефективному використанню кінетичної енергії великого потоку гарячих димових газів і забезпечує зручне збирання золи. Скомпонована як піч енергетична установка має сполучені послідовно димовими отворами відокремлені топкову секцію, секцію вітрового коле са та димар, причому секція вітрового колеса розташована біля верхньої частини топкової' секції, радіус і ширина вітрового колеса домірні висоті і ширині димового отвору, яким топкова секція сполучається із секцією вітрового колеса, а димар має заглиблення під димовим отвором, через який він сполучений із секцією вітрового колеса. Корисну модель проілюстровано ескізами: фіг. 1 - загальний вигляд, поздовжній розріз; фіг. 2 - вигляд зверху, розріз по А-А. Енергетична установка складається з топкової секції 1, силової секції (секції вітрового колеса) 2 та димаря 3. Топкова секція 1 - це цегляна споруда, що має форму прямокутного паралелепіпеда 4, який установлено на цегляних стовпах 5 на деякій відстані від поверхні землі. Нижня частина топкової секції 1 - це суцільний чавунний колосник 6, по краях якого зверху установлено запальникову газову трубу 7 з отворами, що є форсунками. Передня стінка має завалочне вікно 8. В верхній частині задньої стінки 9 є димовий отвір 10, завдяки якому топкова секція 1 сполучена з силовою секцією 2. Верх топкової секції 1 - цегляний свод 11 Зовні задньої стінки 9 топкової секції 1 прибудовані дві паралельні цегляні стінки 12, в верхній частині яких установлено вітрове колесо 13, розміри якого (радіус і ширина) якого домірні розмірам (висоті і ширині) димового отвору 10. З обох боків силової секції прибудовано балкончики 14, на яких розташовано електрогенератори 15, насаджені на протилежні кінці осі вітрового колеса 13. В одній із бокових стінок 12 силової секції 2 є двері 16, що ведуть в колодязь силової секції та в колодязь 17 прибудованого димаря 3, який спо 00 V < 918 лучається із силовою секцією через димовий отвір 18. Експлуатація енергетичної установки здійснюється наступним чином. Через завалочне вікно 8 на колосник 6 накидають пальне - сміття, відходи виробництва, відходи паливно-мастильних матеріалів, сушняк, торф, дрова, вугілля і т. ін. Пальне запалюється за рахунок подачі газу через запальникову трубу 7, подача газу може бути регульованою. Димові гази, які проходять в димар 3 крізь димовий отвір 10, силову секцію 2 та димовий З отвір 18, обертають вітрове колесо 13, яке рухає генератори 15. Особливістю експлуатації є те, що нема потреби піднімати високу температуру та форсувати горіння, достатньо лише підтримувати горіння. Двері 16 дають змогу чистити (видаляти) сажу з вітрового колеса 13 та з колодязя 17 димаря 3. Енергетична установка може бути побудованою із місцевого матеріалу (цегли), в ній можуть бути застосовані звичайні електрогенератори, які використовуються у вітродвигунах. н Фіг. 1 з п Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку 4tL - 'и -zuui p.р. ФорматouxtH i/o^ Формат 60x84 о друку i d • "П • 2001 Обсяг 11 і 6 . обл.-вид. арк. Тираж 50 прим. Зам. S обл.-вид. арк. Тираж 50 прим. Зам. Set) £ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
