Пристрій для обробки окістя і м’яких тканин

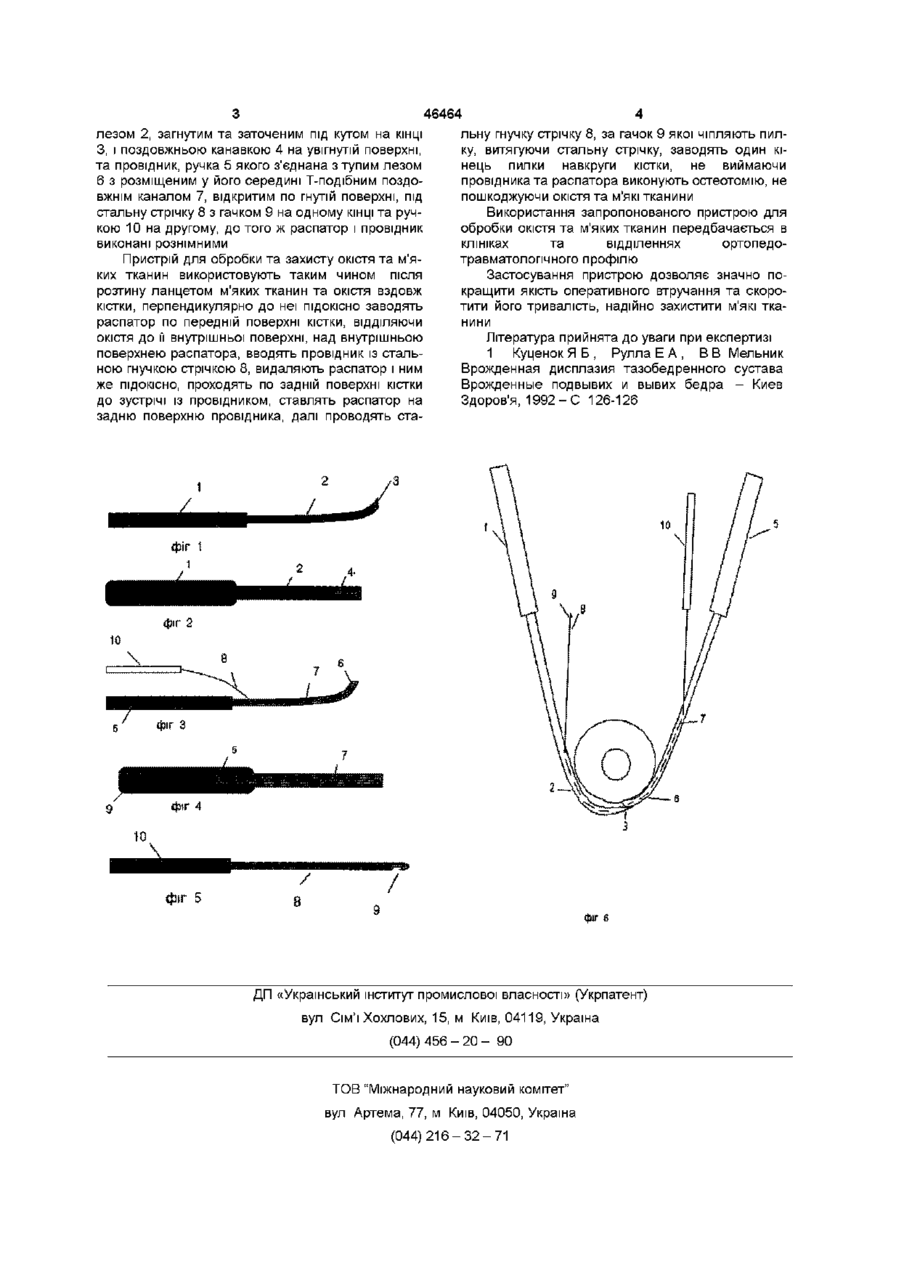

Пристрій для обробки окістя і м'яких тканин, який включає распатор у вигляді ручки, з'єднаної з лезом, загнутим і заточеним під кутом на КІНЦІ, та провідник, ручка якого з єднана з тупим лезом, в середині якого розміщений поздовжній канал з стальною стрічкою, який відрізняється тим, що распатор додатково має поздовжню канавку на увігнутій поверхні леза, поздовжній канал провідника виконаний Т-подібним і відкритим на увігнутій поверхні, а стальна гнучка стрічка має гачок на одному КІНЦІ, причому распатор і провідник виконані рознімними Винахід відноситься до медицини, а саме до травматолопі-ортопедм і може бути використаний при виконанні операцій на кістках Для остеотомії кісток використовують набір інструментів, за допомогою якого необхідно виконати декілька маніпуляцій, що подовжує тривалість та впливає на якість оперативного втручання Відомий набір інструментів, запропонований для остеотомії кісток, який включає пристрій для проведення дротяної пилки, захисник м'яких тканин і распатор (1) Відомий провідник (пристрій для проведення дротяної пилки), який складається із ручки та леза, на передній поверхні якого розміщений глухий поздовжній канал, в який входить стальна стрічка із отвором на КІНЦІ Недоліком цієї конструкції є глухий поздовжній канал, який не дозволяє провідникові виконувати роль захисника м'яких тканин через необхідність видалення провідника для проведення подальших маніпуляцій, що призводить до їх травматизації та накопичення кісткових опилків Крім того, його недоліком є неможливість зачепити отвір дротяної пилки за отвір сталевої стрічки, а тому необхідно загинати пилку, що призводить до частого злому останньої (1) конструктивними елементами та їх взаєморозміщення досягається можливість для покращання якості оперативного втручання, зменшення його тривалості, а також захист м'яких тканин від травматизації Поставлена задача вирішується тим, що пристрій для обробки окістя та м'яких тканин, який включає распатор у вигляді ручки, з'єднаної з лезом, загнутим і заточеним під кутом на КІНЦІ, та провідник, ручка якого з'єднана з тупим лезом, в середині якого розміщений поздовжній канал з стальною стрічкою, згідно з винаходом, распатор додатково має поздовжню канавку на увігнутій поверхні леза, поздовжній канал провідника виконаний Т-подібним і відкритим на увігнутій поверхні, а стальна гнучка стрічка має гачок на одному КІНЦІ, причому распатор і провідник виконані розумними Поздовжня канавка распатора, розміщена на увігнутій поверхні леза, забезпечує проведення стальної гнучкої стрічки без пошкодження окістя та кістки Виконання поздовжнього каналу Тподібного перерізу перешкоджає виходу стрічки із поздовжнього каналу і захищає навколишні тканини від пошкоджень Винахід пояснюється ілюстративно На фіг 1 зображено загальний вигляд распатора збоку На фіг 2 - вид распатора спереду На фіг 3 - загальний вигляд провідника збоку На фіг 4 - вид провідника спереду На фіг 5 - сталева гнучка стрічка, вид спереду Фіг 6 - схема розташування пристрою під час операції Пристрій для обробки окістя та м'яких тканин включає распатор у вигляді ручки 1, з'єднаної з Відомий распатор складається із ручки та леза, загостреного на КІНЦІ Недоліком распатора є неможливість використання його як захисника м'яких тканин через відсутність канавки для проведення стальної гнучкої стрічки та пилки (1) В основу винаходу поставлена задача удосконалення пристрою для обробки окістя і м'яких тканин, в якому за рахунок доповнення його новими (О (О 46464 лезом 2, загнутим та заточеним під кутом на КІНЦІ льну гнучку стрічку 8, за гачок 9 якої чіпляють пилЗ, і поздовжньою канавкою 4 на увігнутій поверхні, ку, витягуючи стальну стрічку, заводять один кіта провідник, ручка 5 якого з'єднана з тупим лезом нець пилки навкруги кістки, не виймаючи 6 з розміщеним у його середині Т-подібним поздопровідника та распатора виконують остеотомію, не вжнім каналом 7, відкритим по гнутій поверхні, під пошкоджуючи окістя та м'які тканини стальну стрічку 8 з гачком 9 на одному КІНЦІ та ручВикористання запропонованого пристрою для кою 10 на другому, до того ж распатор і провідник обробки окістя та м'яких тканин передбачається в виконані рознімними клініках та відділеннях ортопедоПристрій для обробки та захисту окістя та м'ятравматолопчного профілю ких тканин використовують таким чином після Застосування пристрою дозволяє значно порозтину ланцетом м'яких тканин та окістя вздовж кращити якість оперативного втручання та скорокістки, перпендикулярно до неї ПІДОКІСНО заводять тити його тривалість, надійно захистити м'які ткараспатор по передній поверхні кістки, ВІДДІЛЯЮЧИ нини ОКІСТЯ до її внутрішньої поверхні, над внутрішньою Література прийнята до уваги при експертизі поверхнею распатора, вводять провідник із сталь1 Куценок Я Б , Рулла Е А , В В Мельник ною гнучкою стрічкою 8, видаляють распатор і ним Врожденная дисплазия тазобедренного сустава же ПІДОКІСНО, проходять по задній поверхні кістки Врожденные подвывих и вывих бедра - Киев до зустрічі із провідником, ставлять распатор на Здоров'я, 1992-С 126-126 задню поверхню провідника, далі проводять ста фіг 1 1 фіг 2 фіг 5 фіг 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
