Система для регулювання витрат одоранту

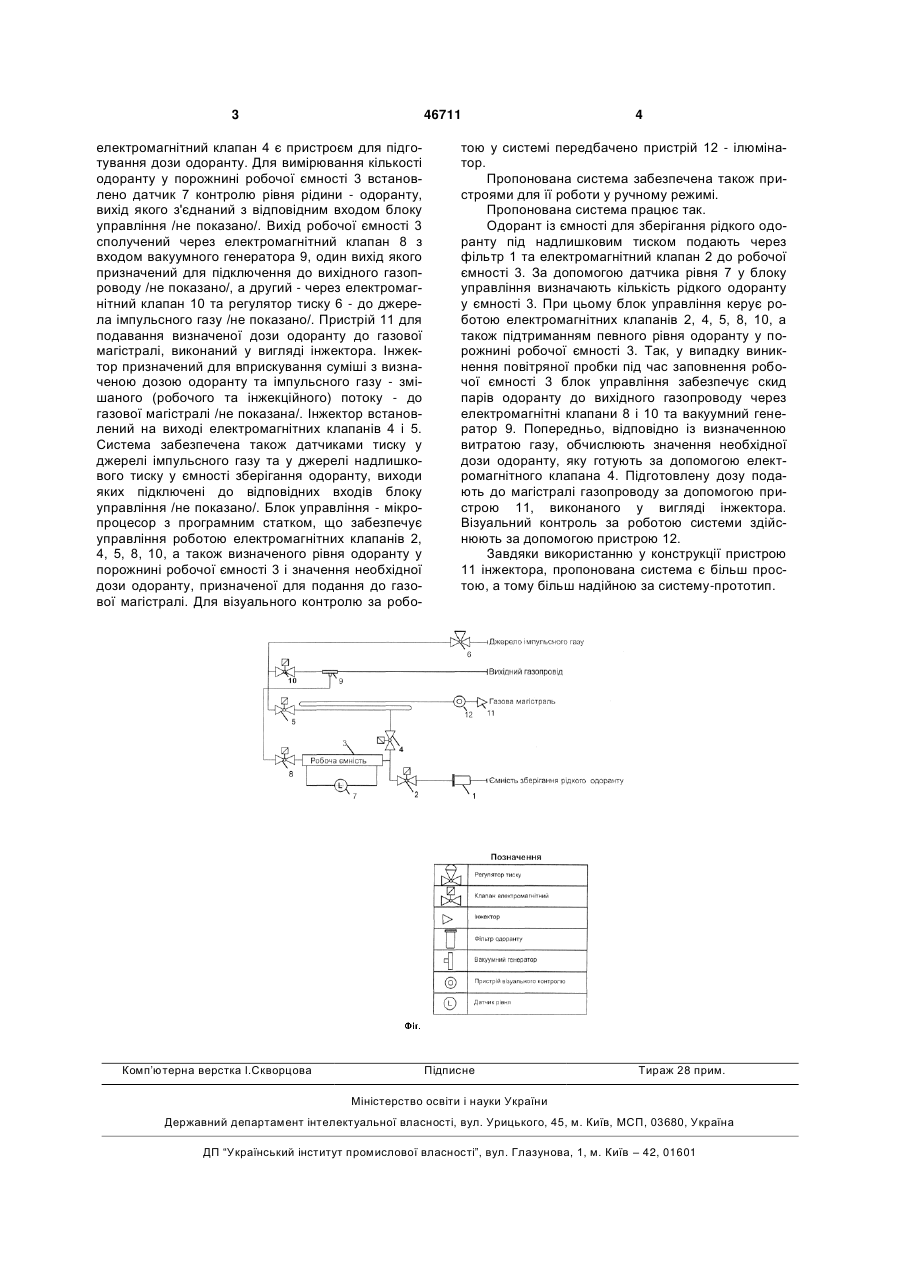

Система для регулювання витрат одоранту, що містить, оснащену пристроєм для вимірювання кількості рідини, ємність з рідким одорантом, з'єднану з пристроєм для підготування дози одоранту, вихід якого з'єднаний з пристроєм для подавання визначеної дози одоранту до газової магістралі, яка відрізняється тим, що пристрій для подавання визначеної дози одоранту до газової магістралі виконаний у вигляді інжектора. (19) (21) u200912154 (22) 26.11.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) ГАЛАЩУК ВІКТОР СТЕПАНОВИЧ, КОНДРАТЕНКО В'ЯЧЕСЛАВ ФЕДОРОВИЧ (73) ГАЛАЩУК ВІКТОР СТЕПАНОВИЧ, КОНДРАТЕНКО В'ЯЧЕСЛАВ ФЕДОРОВИЧ 3 46711 електромагнітний клапан 4 є пристроєм для підготування дози одоранту. Для вимірювання кількості одоранту у порожнині робочої ємності 3 встановлено датчик 7 контролю рівня рідини - одоранту, вихід якого з'єднаний з відповідним входом блоку управління /не показано/. Вихід робочої ємності 3 сполучений через електромагнітний клапан 8 з входом вакуумного генератора 9, один вихід якого призначений для підключення до вихідного газопроводу /не показано/, а другий - через електромагнітний клапан 10 та регулятор тиску 6 - до джерела імпульсного газу /не показано/. Пристрій 11 для подавання визначеної дози одоранту до газової магістралі, виконаний у вигляді інжектора. Інжектор призначений для вприскування суміші з визначеною дозою одоранту та імпульсного газу - змішаного (робочого та інжекційного) потоку - до газової магістралі /не показана/. Інжектор встановлений на виході електромагнітних клапанів 4 і 5. Система забезпечена також датчиками тиску у джерелі імпульсного газу та у джерелі надлишкового тиску у ємності зберігання одоранту, виходи яких підключені до відповідних входів блоку управління /не показано/. Блок управління - мікропроцесор з програмним статком, що забезпечує управління роботою електромагнітних клапанів 2, 4, 5, 8, 10, а також визначеного рівня одоранту у порожнині робочої ємності 3 і значення необхідної дози одоранту, призначеної для подання до газової магістралі. Для візуального контролю за робо Комп’ютерна верстка І.Скворцова 4 тою у системі передбачено пристрій 12 - ілюмінатор. Пропонована система забезпечена також пристроями для її роботи у ручному режимі. Пропонована система працює так. Одорант із ємності для зберігання рідкого одоранту під надлишковим тиском подають через фільтр 1 та електромагнітний клапан 2 до робочої ємності 3. За допомогою датчика рівня 7 у блоку управління визначають кількість рідкого одоранту у ємності 3. При цьому блок управління керує роботою електромагнітних клапанів 2, 4, 5, 8, 10, а також підтриманням певного рівня одоранту у порожнині робочої ємності 3. Так, у випадку виникнення повітряної пробки під час заповнення робочої ємності 3 блок управління забезпечує скид парів одоранту до вихідного газопроводу через електромагнітні клапани 8 і 10 та вакуумний генератор 9. Попередньо, відповідно із визначенною витратою газу, обчислюють значення необхідної дози одоранту, яку готують за допомогою електромагнітного клапана 4. Підготовлену дозу подають до магістралі газопроводу за допомогою пристрою 11, виконаного у вигляді інжектора. Візуальний контроль за роботою системи здійснюють за допомогою пристрою 12. Завдяки використанню у конструкції пристрою 11 інжектора, пропонована система є більш простою, а тому більш надійною за систему-прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
