Пристрій для вивчення режимів гарячого цинкування дроту в потоці

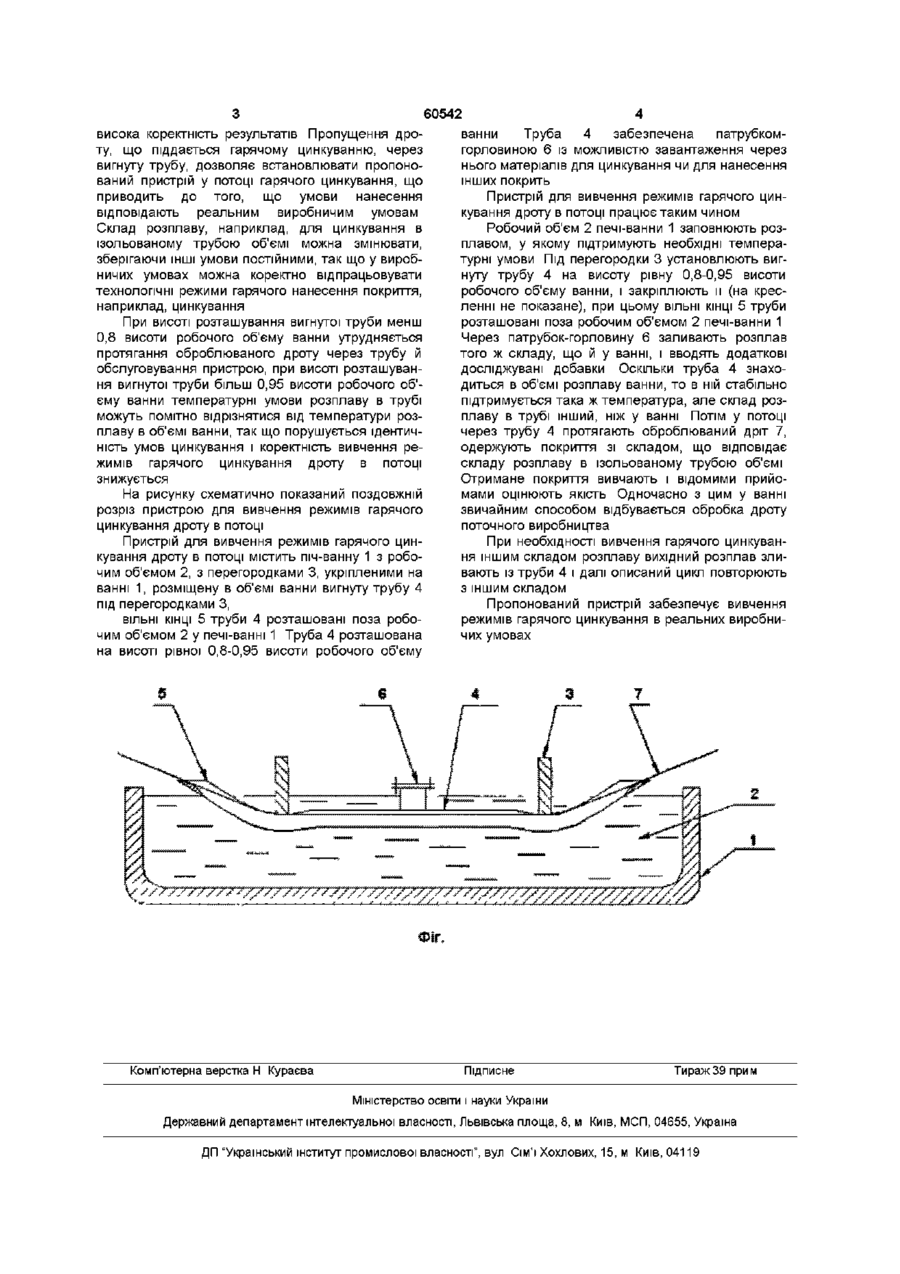

Пристрій для вивчення режимів гарячого цинкування дроту в потоці, що містить піч-ванну для розплаву з розміщеним в об'ємі ванни екраном, що відокремлює порожнину від об'єму ванни, і перегородки, який відрізняється тим, що екран виконаний у вигляді вигнутої труби, розміщеної під перегородками на висоті, рівній 0,8-0,95 висоти робочого об'єму ванни, причому відкриті КІНЦІ труби розташовані поза робочим об'ємом ванни Винахід відноситься до галузі металурги, а більш конкретно до нанесення покрить із розплавів металів, і може бути використаний при відпрацьовуванні режимів нанесення гарячого покриття, наприклад, цинкування в потоці обробки сталевого дроту на сталедротових заводах Відома ванна для нанесення металевих покрить, що містить дно і стінки з перегородками і канал, розташований зовні ванни, а також систему примусової циркуляції розплаву (А с СРСР № 602601, кл С23С1/14, опубл 15 04 78 Бюл №14) Недоліком відомої ванни є те, що канал для ізолювання розплаву від об'єму ванни розташований зовні й у ньому не витримуються умови, аналогічні умовам в об'ємі ванни, так що використовувати цей пристрій для відпрацьовування режимів нанесення покриття не представляється можливим, тому що отримані при цьому результати будуть не коректні Відома ванна для гарячого нанесення металевих покрить, виконана у виді печі-ванни для розплаву, що містить дно й стінки з перегородками й екран, що відокремлює від об'єму ванни Н- образну порожнину, верхня частина якої призначена для заповнення захисним матеріалом, а в нижній може утворюватися повітряний зазор (А с СРСР № 908934, кл С23С1/14, опубл 28 02 82, Бюл №8) Ця ванна по технічній суті є найбільш близької до пристрою, що заявляється, і тому прийнята як найближчий аналог Ознаками, загальними для пристрою, що заявляється, і ванни по найближчому аналогу, є пічванна для розплаву з екраном в об'ємі ванни, що відокремлює порожнину від об'єму ванни, і пере городки Недоліком відомої ванни по найближчому аналогу є те, що Н-образна порожнина відкрита і з'єднується з об'ємом ванни, так що в ній дуже важко підтримувати інший склад розплаву, чим в об'ємі ванни і, отже, результати вивчення гарячого нанесення покрить шляхом відпрацьовування режимів у виробничих умовах є малодостовірними й обмеженими через вивчення тільки одного розплаву, особливо при цинкуванні дроту в потоці В основу пропонованого винаходу поставлена задача такого удосконалення пристрою для вивчення режимів гарячого цинкування дроту в потоці, що дозволило б вивчати режими гарячого цинкування в реальних виробничих умовах із збереженням ідентичних температурно-тимчасових умов обробки дроту в потоці, але зі зміною складу розплаву для цинкування шляхом ізоляції частини об'єму ванни від загального об'єму Поставлена задача вирішується тим, що в пристрої для вивчення режимів гарячого цинкування дроту в потоці, що містить піч-ванну для розплаву з розміщеним в об'ємі ванни екраном, що відокремлює порожнину від об'єму ванни й перегородки, ВІДПОВІДНО до винаходу екран виконаний у виді вигнутої труби, розміщеної під перегородками на висоті рівної 0,8-0,95 висоти робочого об'єму ванни, відкриті КІНЦІ якої, розташовані поза робочим об'ємом ванни У пропонованому пристрої від робочого об'єму ванни для нанесення гарячого покриття, переважно цинкування, ізолюється об'єм розплаву в трубі, у якому температурно-тимчасові умови ідентичні умовам в об'ємі ванни, тим самим досягається ю о (О 60542 висока коректність результатів Пропущення дроту, що піддається гарячому цинкуванню, через вигнуту трубу, дозволяє встановлювати пропонований пристрій у потоці гарячого цинкування, що приводить до того, що умови нанесення відповідають реальним виробничим умовам Склад розплаву, наприклад, для цинкування в ізольованому трубою об'ємі можна змінювати, зберігаючи ІНШІ умови постійними, так що у виробничих умовах можна коректно відпрацьовувати технологічні режими гарячого нанесення покриття, наприклад, цинкування При висоті розташування вигнутої труби менш 0,8 висоти робочого об'єму ванни утрудняється протягання оброблюваного дроту через трубу й обслуговування пристрою, при висоті розташування вигнутої труби більш 0,95 висоти робочого об'єму ванни температурні умови розплаву в трубі можуть помітно відрізнятися від температури розплаву в об'ємі ванни, так що порушується ідентичність умов цинкування і коректність вивчення режимів гарячого цинкування дроту в потоці знижується На рисунку схематично показаний поздовжній розріз пристрою для вивчення режимів гарячого цинкування дроту в потоці Пристрій для вивчення режимів гарячого цинкування дроту в потоці містить піч-ванну 1 з робочим об'ємом 2, з перегородками 3, укріпленими на ванні 1, розміщену в об'ємі ванни вигнуту трубу 4 під перегородками З, ВІЛЬНІ КІНЦІ 5 труби 4 розташовані поза робо чим об'ємом 2 у печі-ванні 1 Труба 4 розташована на висоті рівної 0,8-0,95 висоти робочого об'єму Комп'ютерна верстка Н Кураєва ванни Труба 4 забезпечена патрубкомгорловиною 6 із можливістю завантаження через нього матеріалів для цинкування чи для нанесення інших покрить Пристрій для вивчення режимів гарячого цинкування дроту в потоці працює таким чином Робочий об'єм 2 печі-ванни 1 заповнюють розплавом, у якому підтримують необхідні температурні умови Під перегородки 3 установлюють вигнуту трубу 4 на висоту рівну 0,8-0,95 висоти робочого об'єму ванни, і закріплюють и (на кресленні не показане), при цьому ВІЛЬНІ КІНЦІ 5 труби розташовані поза робочим об'ємом 2 печі-ванни 1 Через патрубок-горловину 6 заливають розплав того ж складу, що й у ванні, і вводять додаткові досліджувані добавки Оскільки труба 4 знаходиться в об'ємі розплаву ванни, то в ній стабільно підтримується така ж температура, але склад розплаву в трубі інший, ніж у ванні Потім у потоці через трубу 4 протягають оброблюваний дріт 7, одержують покриття зі складом, що відповідає складу розплаву в ізольованому трубою об'ємі Отримане покриття вивчають і відомими прийомами оцінюють якість Одночасно з цим у ванні звичайним способом відбувається обробка дроту поточного виробництва При необхідності вивчення гарячого цинкування іншим складом розплаву вихідний розплав зливають із труби 4 і далі описаний цикл повторюють з іншим складом Пропонований пристрій забезпечує вивчення режимів гарячого цинкування в реальних виробничих умовах Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
