Спосіб віброформування деталей швейних виробів об’ємної форми в рідинно-активному середовищі
Номер патенту: 46767
Опубліковано: 11.01.2010
Автори: Кущевський Микола Олександрович, Кошевко Юлія Володимирівна, Прибега Дмитро Володимирович
Формула / Реферат
Спосіб формування деталей швейних виробів об'ємної форми в рідинно-активному середовищі (РАС), який включає розміщення напівфабрикату на нижній подушці, закріплення, зволоження, віброформування, сушіння та стабілізацію, який відрізняється тим, що РАС коливається під тиском пульсуючого повітря, який регулюється від 0,1 до 0,5 МПа, а віброформування виконується мембранним пневмоприводом, що приводить в дію шток разом з формуючим елементом та пробою, формувальне зусилля створюється в результаті коливань РАС під дією пульсуючого повітря та вібрації формуючого елемента з пробою.
Текст

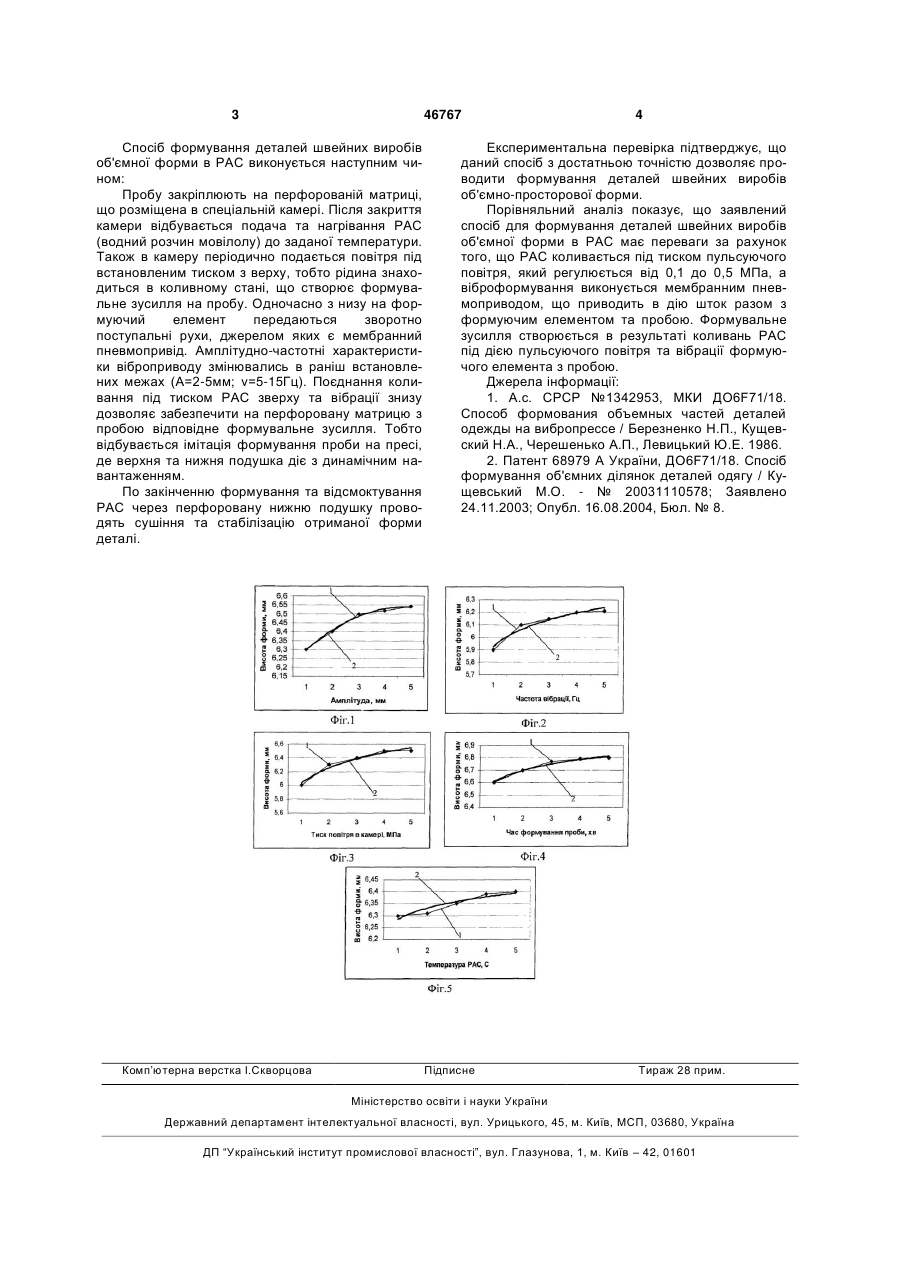

Спосіб формування деталей швейних виробів об'ємної форми в рідинно-активному середовищі 3 46767 Спосіб формування деталей швейних виробів об'ємної форми в РАС виконується наступним чином: Пробу закріплюють на перфорованій матриці, що розміщена в спеціальній камері. Після закриття камери відбувається подача та нагрівання РАС (водний розчин мовілолу) до заданої температури. Також в камеру періодично подається повітря під встановленим тиском з верху, тобто рідина знаходиться в коливному стані, що створює формувальне зусилля на пробу. Одночасно з низу на формуючий елемент передаються зворотно поступальні рухи, джерелом яких є мембранний пневмопривід. Амплітудно-частотні характеристики віброприводу змінювались в раніш встановлених межах (А=2-5мм; ν=5-15Гц). Поєднання коливання під тиском РАС зверху та вібрації знизу дозволяє забезпечити на перфоровану матрицю з пробою відповідне формувальне зусилля. Тобто відбувається імітація формування проби на пресі, де верхня та нижня подушка діє з динамічним навантаженням. По закінченню формування та відсмоктування РАС через перфоровану нижню подушку проводять сушіння та стабілізацію отриманої форми деталі. Комп’ютерна верстка І.Скворцова 4 Експериментальна перевірка підтверджує, що даний спосіб з достатньою точністю дозволяє проводити формування деталей швейних виробів об'ємно-просторової форми. Порівняльний аналіз показує, що заявлений спосіб для формування деталей швейних виробів об'ємної форми в РАС має переваги за рахунок того, що РАС коливається під тиском пульсуючого повітря, який регулюється від 0,1 до 0,5 МПа, а віброформування виконується мембранним пневмоприводом, що приводить в дію шток разом з формуючим елементом та пробою. Формувальне зусилля створюється в результаті коливань РАС під дією пульсуючого повітря та вібрації формуючого елемента з пробою. Джерела інформації: 1. А.с. СРСР №1342953, МКИ ДО6F71/18. Способ формования объемных частей деталей одежды на вибропрессе / Березненко Н.П., Кущевский Н.А., Черешенько А.П., Левицький Ю.Е. 1986. 2. Патент 68979 А України, ДО6F71/18. Спосіб формування об'ємних ділянок деталей одягу / Кущевський М.О. - № 20031110578; Заявлено 24.11.2003; Опубл. 16.08.2004, Бюл. № 8. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for vibro-formation of garment parts with volumetric form in liquid-active medium
Автори англійськоюKoshevko Yulia Volodymyrivna, Kuschevskyi Mykola Oleksandrovych, Prybeha Dmytro Volodymyrovych
Назва патенту російськоюСпособ вибро-формирования деталей швейных изделий объемной формы в жидкостно-активной среде
Автори російськоюКошевко Юлия Владимировна, Кущевский Николай Александрович, Прибега Дмитрий Владимирович
МПК / Мітки
МПК: D06F 73/00, A41H 5/00
Мітки: швейних, рідинно-активному, виробів, спосіб, віброформування, форми, об'ємної, середовищі, деталей
Код посилання
<a href="https://ua.patents.su/2-46767-sposib-vibroformuvannya-detalejj-shvejjnikh-virobiv-obehmno-formi-v-ridinno-aktivnomu-seredovishhi.html" target="_blank" rel="follow" title="База патентів України">Спосіб віброформування деталей швейних виробів об’ємної форми в рідинно-активному середовищі</a>
