Спосіб утилізації фосфогіпсу в комплексі з піритними недопалками при виготовленні будівельних виробів автоклавного твердіння

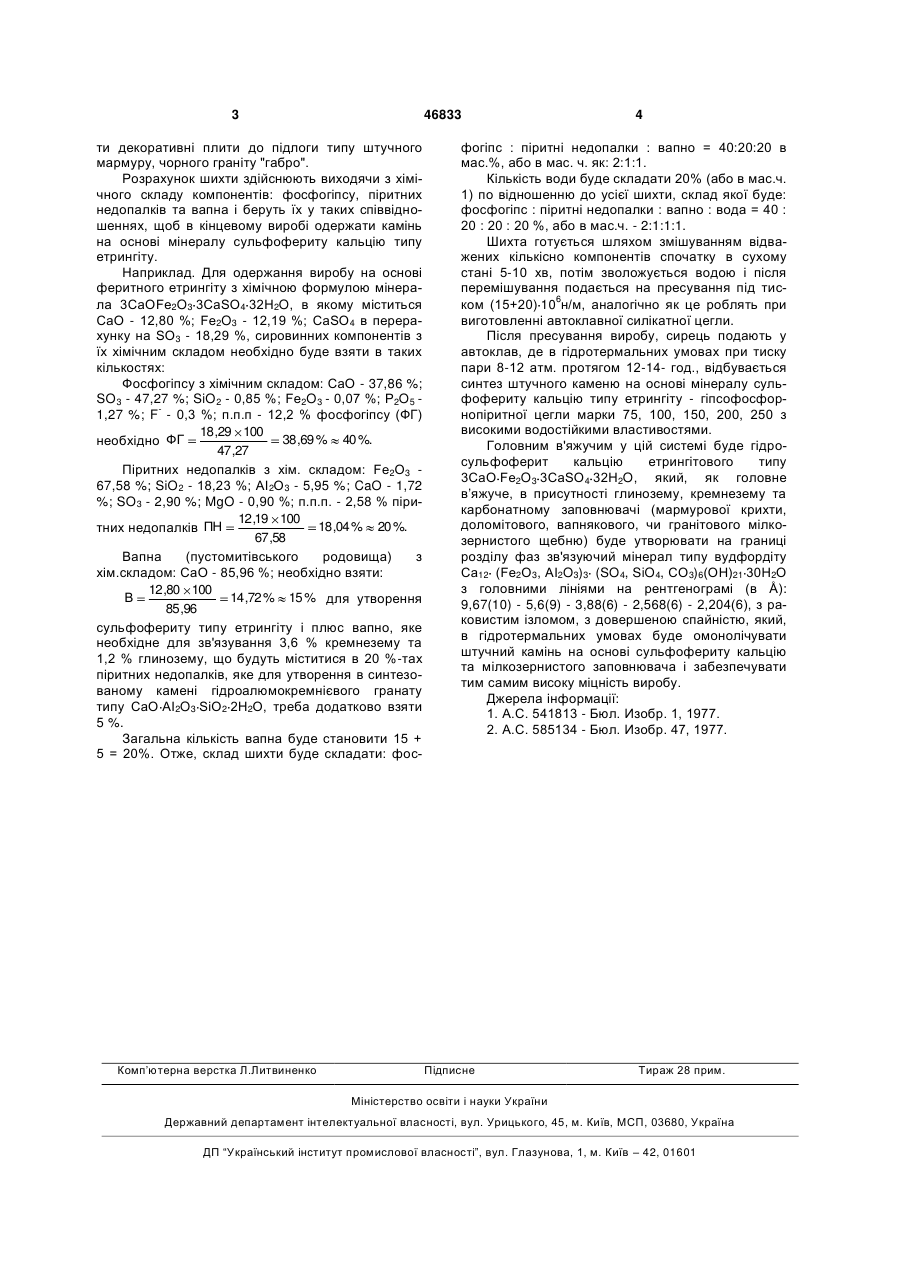

1. Спосіб утилізації фосфогіпсу в комплексі з піритними недопалками при виготовленні будівельних виробів автоклавного твердіння, що включає процес приготування сировинної шихти, формування виробу під тиском і тверднення в гідротермальних умовах автоклава, який відрізняється тим, що як основний компонент застосовують фосфогіпс, піритні недопалки, вапно і воду у 3 46833 ти декоративні плити до підлоги типу штучного мармуру, чорного граніту "габро". Розрахунок шихти здійснюють виходячи з хімічного складу компонентів: фосфогіпсу, піритних недопалків та вапна і беруть їх у таких співвідношеннях, щоб в кінцевому виробі одержати камінь на основі мінералу сульфофериту кальцію типу етрингіту. Наприклад. Для одержання виробу на основі феритного етрингіту з хімічною формулою мінерала 3СаОFе2O3 3СаSO4 32Н2O, в якому міститься СаО - 12,80 %; Fе2O3 - 12,19 %; СаSO4 в перерахунку на SO3 - 18,29 %, сировинних компонентів з їх хімічним складом необхідно буде взяти в таких кількостях: Фосфогіпсу з хімічним складом: СаО - 37,86 %; SO3 - 47,27 %; SiO2 - 0,85 %; Fе2O3 - 0,07 %; Р2O5 1,27 %; F - 0,3 %; п.п.п - 12,2 % фосфогіпсу (ФГ) 18 ,29 100 38 ,69 % 40 %. необхідно ФГ 47 ,27 Піритних недопалків з хім. складом: Fе2О3 67,58 %; SiO2 - 18,23 %; АІ2О3 - 5,95 %; CaO - 1,72 %; SO3 - 2,90 %; MgO - 0,90 %; п.п.п. - 2,58 % піри12,19 100 18 ,04 % 20 %. тних недопалків ПН 67 ,58 Вапна (пустомитівського родовища) з хім.складом: CaO - 85,96 %; необхідно взяти: 12,80 100 В 14 ,72 % 15 % для утворення 85 ,96 сульфофериту типу етрингіту і плюс вапно, яке необхідне для зв'язування 3,6 % кремнезему та 1,2 % глинозему, що будуть міститися в 20 %-тах піритних недопалків, яке для утворення в синтезованому камені гідроалюмокремнієвого гранату типу СаО АІ2O3 SіO2 2Н2O, треба додатково взяти 5 %. Загальна кількість вапна буде становити 15 + 5 = 20%. Отже, склад шихти буде складати: фос Комп’ютерна верстка Л.Литвиненко 4 фогіпс : піритні недопалки : вапно = 40:20:20 в мас.%, або в мас. ч. як: 2:1:1. Кількість води буде складати 20% (або в мас.ч. 1) по відношенню до усієї шихти, склад якої буде: фосфогіпс : піритні недопалки : вапно : вода = 40 : 20 : 20 : 20 %, або в мас.ч. - 2:1:1:1. Шихта готується шляхом змішуванням відважених кількісно компонентів спочатку в сухому стані 5-10 хв, потім зволожується водою і після перемішування подається на пресування під тиском (15+20) 106н/м, аналогічно як це роблять при виготовленні автоклавної силікатної цегли. Після пресування виробу, сирець подають у автоклав, де в гідротермальних умовах при тиску пари 8-12 атм. протягом 12-14- год., відбувається синтез штучного каменю на основі мінералу сульфофериту кальцію типу етрингіту - гіпсофосфорнопіритної цегли марки 75, 100, 150, 200, 250 з високими водостійкими властивостями. Головним в'яжучим у цій системі буде гідросульфоферит кальцію етрингітового типу 3СаО Fе2O3 3СаSO4 32Н2O, який, як головне в’яжуче, в присутності глинозему, кремнезему та карбонатному заповнювачі (мармурової крихти, доломітового, вапнякового, чи гранітового мілкозернистого щебню) буде утворювати на границі розділу фаз зв'язуючий мінерал типу вудфордіту Са12 (Fе2О3, АІ2O3)3 (SO4, SiO4, СО3)6(ОН)21 30Н2О з головними лініями на рентгенограмі (в Å): 9,67(10) - 5,6(9) - 3,88(6) - 2,568(6) - 2,204(6), з раковистим ізломом, з довершеною спайністю, який, в гідротермальних умовах буде омонолічувати штучний камінь на основі сульфофериту кальцію та мілкозернистого заповнювача і забезпечувати тим самим високу міцність виробу. Джерела інформації: 1. А.С. 541813 - Бюл. Изобр. 1, 1977. 2. А.С. 585134 - Бюл. Изобр. 47, 1977. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
