Спосіб утилізації фторовмісних відходів від хімічного полірування кришталю при виготовленні будівельних матеріалів автоклавного твердіння з червоного шламу – відходу глиноземного виробництва

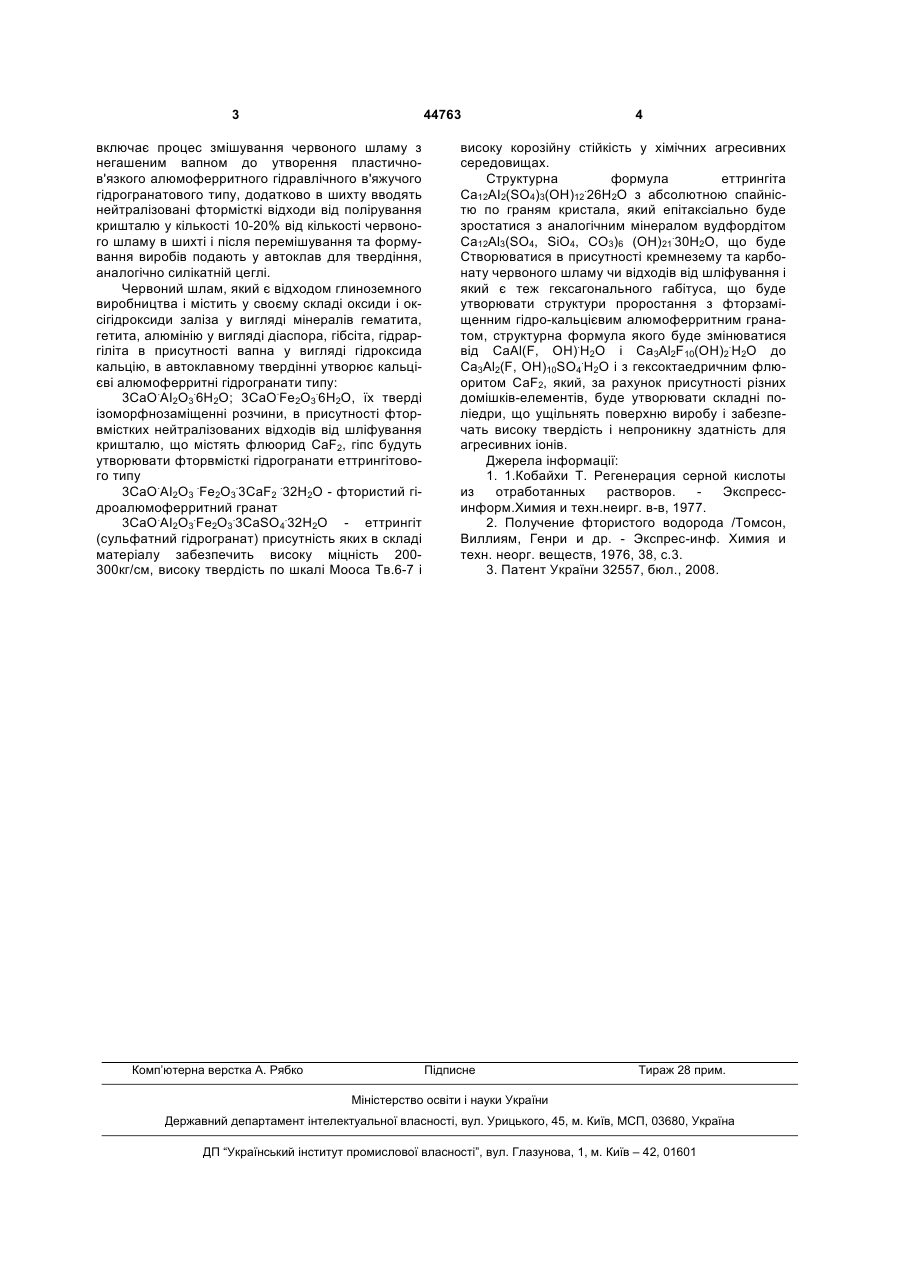

1. Спосіб утилізації фторовмісних відходів при виготовленні будівельних матеріалів автоклавного твердіння, що включає процес змішування червоного шламу - відходу глиноземного виробництва з негашеним вапном і нейтралізацію фторовмісних відходів, що містять плавикову, кремнефтористу і сірчану кислоти, вапняним "молоком" чи карбонатом кальцію, до утворення пластично-в'язкої твердої маси, який відрізняється тим, що у гідратор, де відбувається змішування червоного шламу з негашеним вапном, вводять нейтралізовані вапня 3 44763 включає процес змішування червоного шламу з негашеним вапном до утворення пластичнов'язкого алюмоферритного гідравлічного в'яжучого гідрогранатового типу, додатково в шихту вводять нейтралізовані фтормісткі відходи від полірування кришталю у кількості 10-20% від кількості червоного шламу в шихті і після перемішування та формування виробів подають у автоклав для твердіння, аналогічно силікатній цеглі. Червоний шлам, який є відходом глиноземного виробництва і містить у своєму складі оксиди і оксігідроксиди заліза у вигляді мінералів гематита, гетита, алюмінію у вигляді діаспора, гібсіта, гідраргіліта в присутності вапна у вигляді гідроксида кальцію, в автоклавному твердінні утворює кальцієві алюмоферритні гідрогранати типу: 3СаО.АІ2О3.6Н2О; 3СаО.Fе2О3.6Н2О, їх тверді ізоморфнозаміщенні розчини, в присутності фторвмістких нейтралізованих відходів від шліфування кришталю, що містять флюорид CaF2, гіпс будуть утворювати фторвмісткі гідрогранати еттрингітового типу . . . . 3СаО АІ2О3 Fе2О3 3СаF2 32H2O - фтористий гідроалюмоферритний гранат . . . . 3СаО АІ2О3 Fе2О3 3СаSO4 32H2O - еттрингіт (сульфатний гідрогранат) присутність яких в складі матеріалу забезпечить високу міцність 200300кг/см, високу твердість по шкалі Мооса Тв.6-7 і Комп’ютерна верстка А. Рябко 4 високу корозійну стійкість у хімічних агресивних середовищах. Структурна формула еттрингіта Са12АІ2(SO4)3(ОН)12.26Н2O з абсолютною спайністю по граням кристала, який епітаксіально буде зростатися з аналогічним мінералом вудфордітом Са12Аl3(SO4, SiO4, СO3)6 (ОН)21.30Н2О, що буде Створюватися в присутності кремнезему та карбонату червоного шламу чи відходів від шліфування і який є теж гексагонального габітуса, що буде утворювати структури проростання з фторзаміщенним гідро-кальцієвим алюмоферритним гранатом, структурна формула якого буде змінюватися . . від CaAl(F, ОН) Н2O і Са3Аl2F10(ОН)2 Н2O до . Са3Аl2(F, OH)10SO4 Н2O і з гексоктаедричним флюоритом СаF2, який, за рахунок присутності різних домішків-елементів, буде утворювати складні поліедри, що ущільнять поверхню виробу і забезпечать високу твердість і непроникну здатність для агресивних іонів. Джерела інформації: 1. 1.Кобайхи Т. Регенерация серной кислоты из отработанных растворов. Экспрессинформ.Химия и техн.неирг. в-в, 1977. 2. Получение фтористого водорода /Томсон, Виллиям, Генри и др. - Экспрес-инф. Химия и техн. неорг. веществ, 1976, 38, с.3. 3. Патент України 32557, бюл., 2008. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
