Шпатель для прищеплення личинок

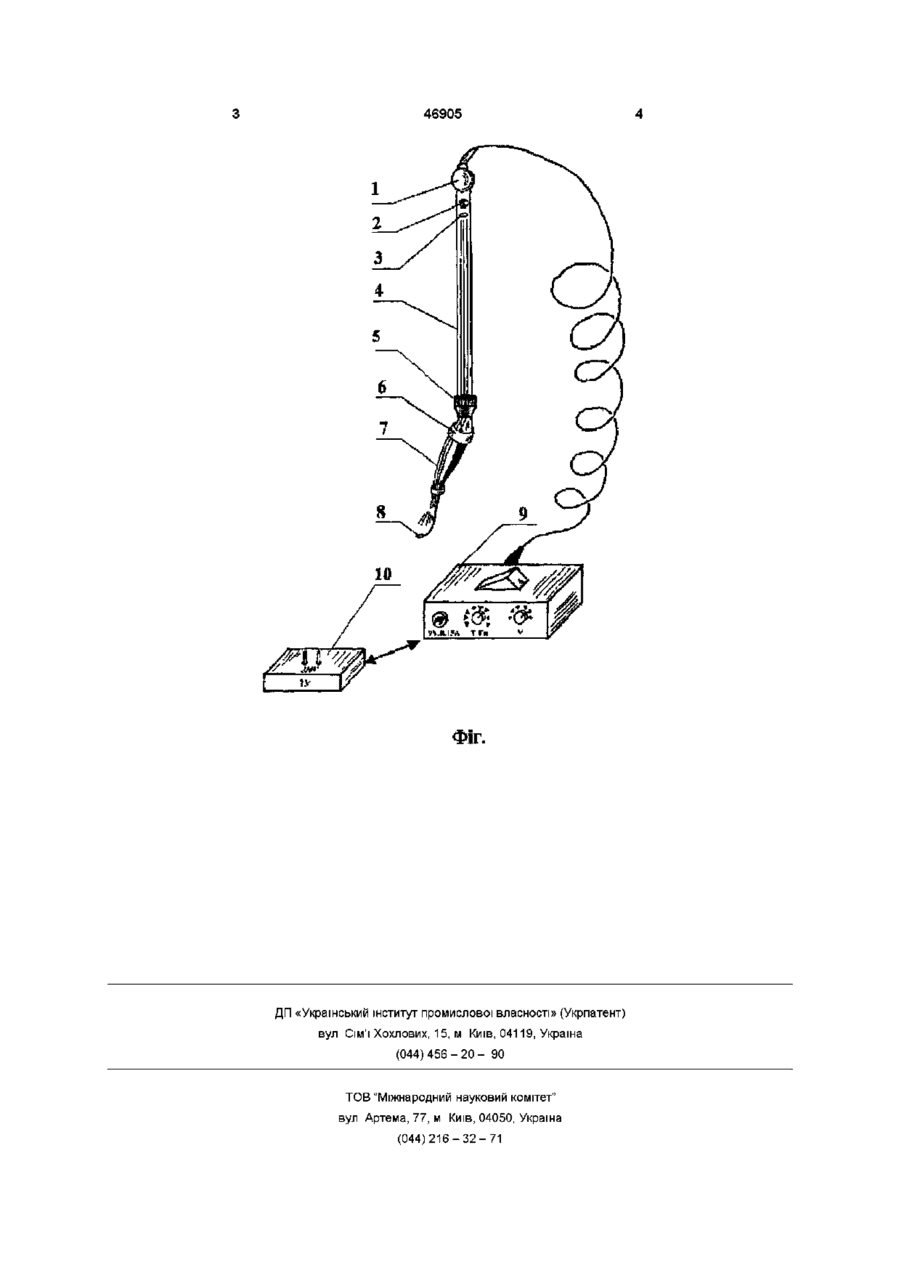

Шпатель для прищеплення личинок, що містить ручку, пряму або S-подібну основу і ложечку, який відрізняється тим, що шпатель оснащено оптично-волоконною системою підсвічування ложечки Винахід відноситься до галузі бджільництва, а саме до інструментів для прищеплення личинок при штучному виведенні бджолиних маток Відомий шпатель для прищеплення личинок, складається з ручки, прямої або S-подібноі основи та ложечки (Броварський В Д , Багрій І Г Розведення та утримання бджіл К Урожай, 1995) Недоліком шпателя є те, що при виконанні прищеплення, через недостатнє освітлення бджолиної комірки, частину личинок* травмують Це призводить до значних затрат часу на прищеплення личинок і знижує число бджолиних маток, які отримують в кожній партії Винаходом ставиться завдання зниження затрат часу на прищеплена» личинок, підвищення відсотку прийому личинок в сім'ях-виховательках, при виведені маток, за рахунок оснащення шпателя пристроєм для підсвічування ложечки Поставлене винаходом завдання досягається тим, що шпатель має оптично-волоконну систему підсвічування ложечки На фіг 1 показано схематичне зображення шпателя До складу якого входить корпус 4, в його верхній частині шарнірний з'єднувач 1, гніздо для розташування джерела опромінення 2, а нижній цанговий фіксатор 5 основи ложечки 8 За джерелом опромінення в каналі корпусу 4 встановлено фокусуючи лінзу 3 від якої ідуть світловолокна 7, які на S-подібній основі ложечки 8 фіксуються бандажем 6 Для живлення джерела опромінення 2 використовують локальне джерело живлення 9, або джерело перемінного струму 10 Оснащення шпателя оптично-волоконною системою підсвічування ложечки забезпечує чітку видимість об'єкту, дає можливість захопити личинку з дна бджолиної комірки без нанесення травм і знижує час на підготовку племінного матеріалу до маточного виховання Використання запропонованого шпателя з оптично-волоконною системою підсвічування дозволяє на 30-35% скоротити час на перенесення личинок і збільшити вихід неплідних бджолиних маток на 40-50% порівняно з базовим варіантом О (О 46905 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
