Пристрій для збору діагностичного матеріалу слизової оболонки порожнини рота

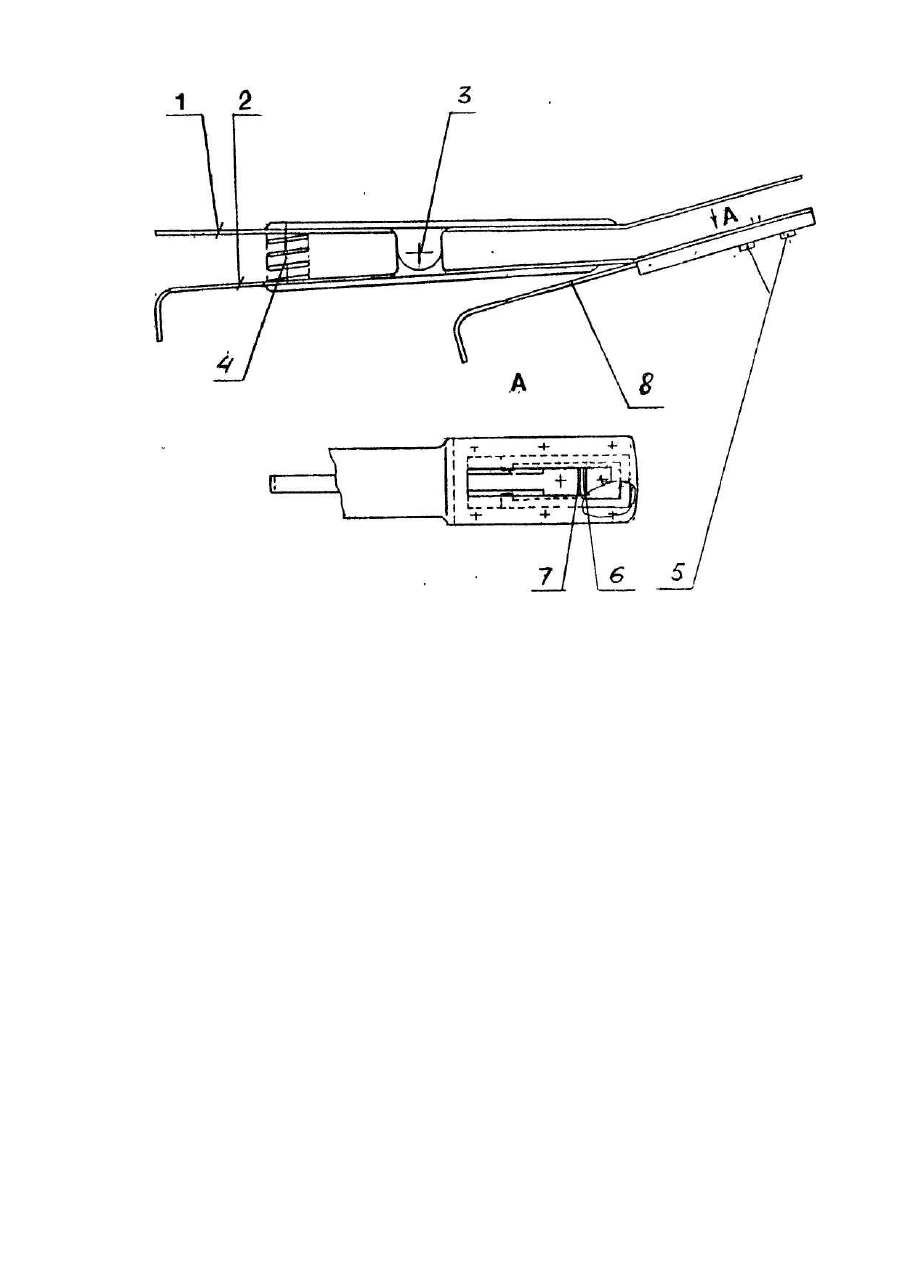

Изобретение относится к области медицинской техники и предназначено для извлечения различных слоев ткани слизистой оболочки полости рта. Известны устройства для сбора диагностического материала слизистой оболочки полости рта, например шпатель, зеркало, предметное стекло и другие. Однако, известные устройства не позволяют брать пробы дифференцированно из тканей слизистой оболочки полости рта на разной глубине. Наиболее близким техническим решением задачи является шпатель (Данилевский Η. Φ., Урбанович Л. И. Кератозы слизистой оболочки полости рта и губ. К.: Здоров'я, 1979). Сбор диагностического материала слизистой оболочки полости рта производится путем соскоба исследуемого участка шпателем. Недостатком этого устройства является невозможность дифференцированного взятия исследуемого материала с различной глубины слизистой оболочки. В основу изобретения поставлена задача создания устройства для сбора диагностического материала слизистой оболочки полости рта за счет конструктивных особенностей устройства, возможное извлечение различных слоев ткани слизистой оболочки. Поставленная задача достигается тем, что в устройство для сбора диагностического материала слизистой оболочки полости рта введен еще один шпатель, при этом шпатели соединены шарнирно, причем на одном из шпателей микрометрическими винтами закреплены скребки, которые установлены с возможностью перемещения относительно шпателя. Выполнение устройства для сбора диагностического материала слизистой оболочки полости рта в виде зажима с двумя шпателями, на одном из которых микрометрическими винтами закреплены скребки, которые могут перемещаться вдоль шпателя и микрометрическими винтами выдвигаться на необходимую глубину, позволяет производить соскоб различных слоев ткани слизистой оболочки. На чертеже изображен общий вид устройства для сбора диагностического материала слизистой оболочки полости рта. Устройство состоит из шпателей 1 и 2, которые шарниром 3 соединены между собой и пружины 4. На шпателе 2 микрометрическими винтами 5 закреплены скребки 6 и 7, которые микрометрическими винтами 5 выдвигаются в сторону шпателя 1. Скребки 6 и 7 ручкой 8 и перемещаются вдоль шпателя 2. Устройство работает следующим образом. Перед забором тканей слизистой оболочки полости рта с помощью микрометрических винтов выдвигают скребки на требуемую величину, например, скребок 7 на 50 мкм а скребок 6 на 200 мкм. Затем вводят устройство в рот таким образом, чтобы одна пластина была с наружной стороны щеки, а вторая со скребками была на внутренней и зажимают фиксирующей пружиной. Ткани щеки зажатые равномерно плоскопараллельными пластинами фиксируются в заданном направлении. Затем ручкой 8 приводят в движение шпатели-ползуны. Сначала двигается ползун со скребком 7. Он производит сбор верхнего слоя слизистой оболочки на глубину 50 мкм. Продолжая движение ручки 8 будет приведен в действие ползун со скребком 6, который соберет ткань слизистой оболочки на глубине 200 мкм. Затем зажим извлекают изо рта и со скребков ткань слизистой оболочки, взятой на различной глубине, переносят на предметные стекла, Предлагаемое устройство позволяет брать дифференцировано слои слизистой оболочки на различной глубине, что необходимо для точной диагностики состояния слизистой при различных заболеваниях полости рта.
