Пристрій для сушіння деревини в. і. кононенка

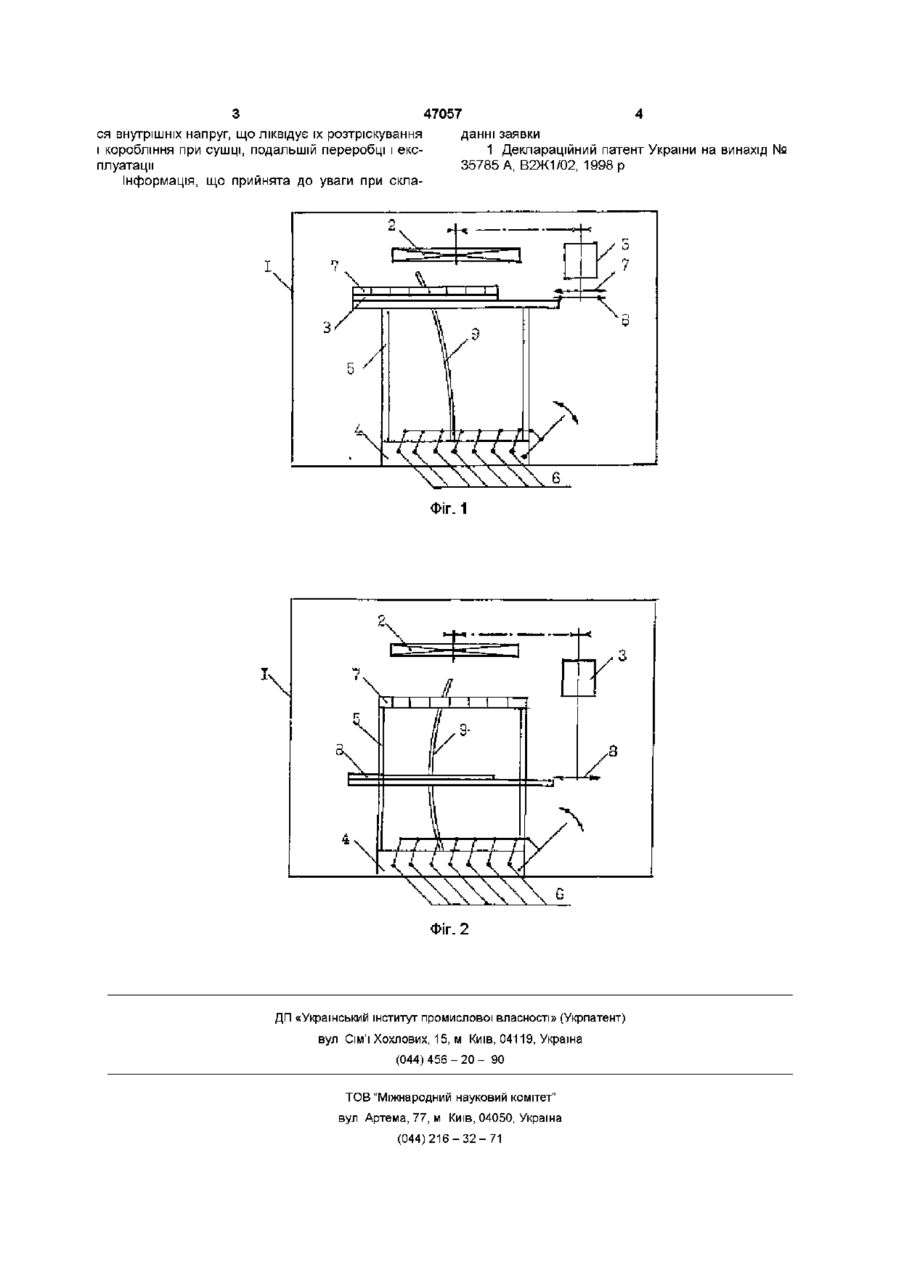

1 Пристрій для сушіння деревини, що включає сушильну камеру, вентилятор, двигун, платформу, СТІЛЬНИКОВІ затискачі, який відрізняються тим, що у горизонтальних площинах монтують раму, ключові затискачі, стільникову рамку, механізм прогину Винахід відноситься до галузі технології сушіння деревини і може бути використаний в деревопереробній промисловості Відомий пристрій для сушіння деревини [1] Зазначений пристрій складається із сушильної камери, вентилятора, двигуна, платформи у вигляді горизонтального дишла, стільникових затискачів, секторного механізму, домкрата для підйому вільного кінця дишла Цей пристрій розрахований для сушіння сортиментів деревини, що мають значну довжину і власну вагу, які зумовлюють їх прогін Задачею пристрою являється сушіння пачки сортиментів деревини, які мають малу довжину і власну вагу Допоміжною задачею являється орієнтація сортиментів деревини як у вертикальному так і в горизонтальному положенні, а також, прикладання зусилля для прогину, як на кінець, так і на середину сортиментів деревини На фіг 1 схематично зображений пристрій для прогину за кінець сортиментів деревини, що орієнтовані у вертикальному положенні На фіг 2, теж, для прогину на середині сортиментів деревини Пристрій складається із наступних основних елементів багатоваріантного виготовлення сушильної камери 1, вентилятора 2, двигуна 3, платформи 4, рами 5, ключових затискачів 6, стільникової рамки 7, механізму прогину 8, сортиментів деревини 9 (на фіг 1,2 показаний один ряд) 2 Пристрій по п 1, який відрізняється тим, що раму, ключові затискачі, стільникову рамку, механізм прогину орієнтують у вертикальних площинах 3 Пристрій по пп 1, 2, який відрізняється тим, що стільникова рамка має можливість рухатись із механізмом прогину 4 Пристрій по пп 1, 2, який відрізняється тим, що механізм прогину розташовують між платформою і стільниковою рамкою 5 Пристрій по п 4, який відрізняється тим, що стільникова рамка має можливість рухатись Стільникова рамка 7 має можливість рухатись із механізмом прогину 8 у горизонтальних площинах (фіг 1) Механізм прогину 8 може бути розташований між платформою 4 і стільниковою рамкою 7, яка не має можливості рухатись (фіг 2) Платформа 4, стільникова рамка 7 і механізм прогину 8 можуть бути орієнтовані у вертикальних площинах (на фіг не показано) Пристрій працює наступним чином у ключові затискачі 6 і стільникову рамку 7 завантажують рядами сортименти деревини 9 (на фіг 1, 2 показаний один ряд), після чого пачку сортиментів деревини 9 затискають ключовими затискачами 6 з одного кінця Вмикають двигун 3 і вентилятор 2, від чого механізм прогину 8 вигинає сортименти деревини 9 на допустимий прогин в оппозитній ПОСЛІДОВНОСТІ, з одночасним обдувом сушильним агентом Після досягнення у сортиментах деревини 9 рівновагової вологості, двигун 3 і вентилятор 2 вимикають, розжимають ключові затискачі 6 і розвантажують сортименти деревини 9 Після ЧОГО операції повторюються В якості сушильної камери може служити будь-яке приміщення, що має плюсову температуру повітря, яке використовують як сушильний агент Завдяки пристрою (в залежності від температури сушильного агенту) процес сушіння деревини скорочується у сотні разів, а вартість в десятки разів, а також сортименти деревини позбавляють 1 ю о 47057 ся внутрішніх напруг, що ліквідує їх розтріскування і коробління при сушці, подальшій переробці і експлуатацм Інформація, що прийнята до уваги при скла данні заявки 1 Деклараційний патент України на винахід № 35785 А, В2Ж1/02, 1998 р Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
