Спосіб спорудження пристрою для одержання енергії з використанням природної тяги

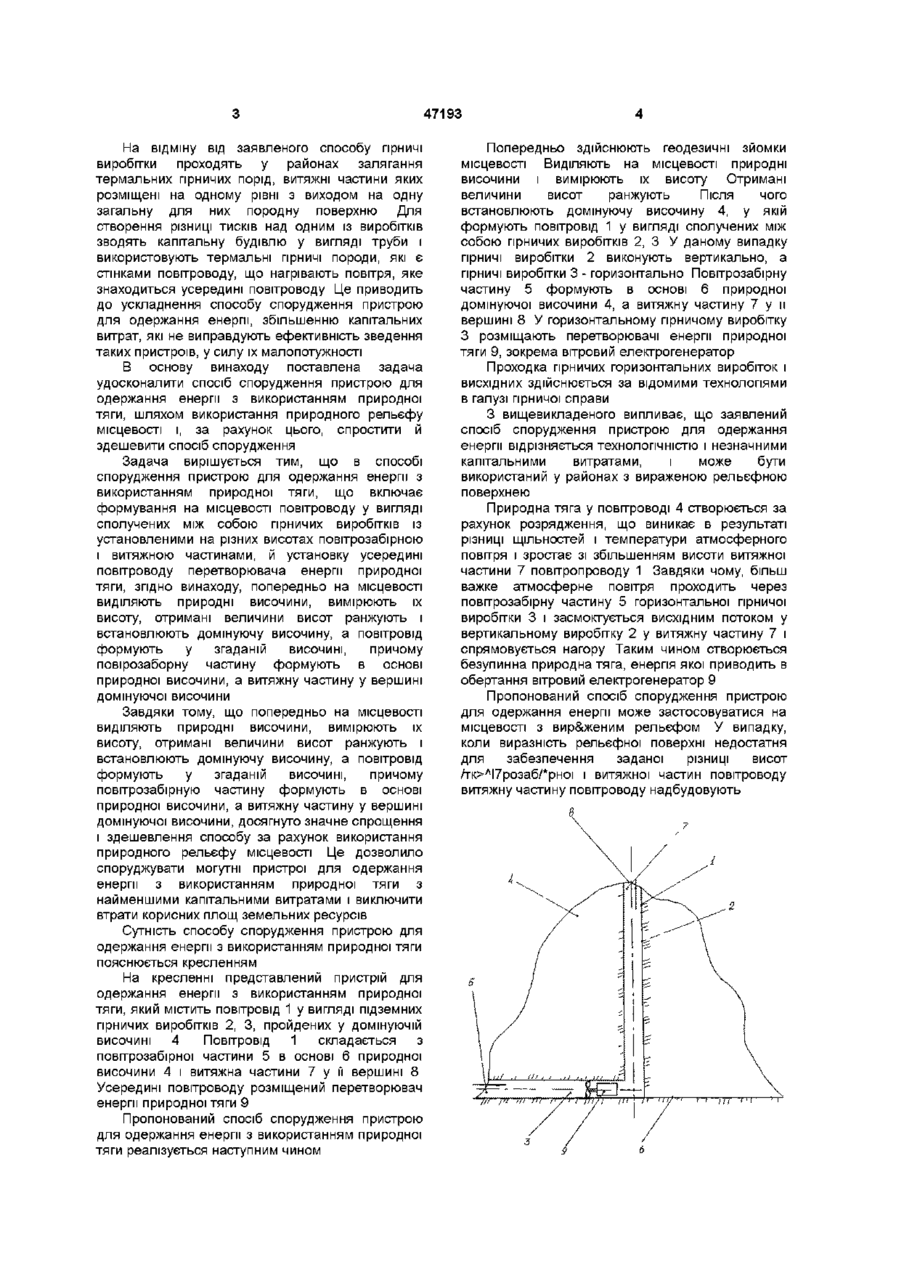

Спосіб спорудження пристрою для одержання енергії з використанням природної тяги, що включає формування на місцевості повітроводу у Винахід відноситься до енергетики, зокрема до способів і пристроїв для перетворення енергії природної тяги, і може бути використаний в пристроях для одержання екологічно чистих видів енергії Відомий спосіб спорудження пристрою для одержання енергії з використанням природної тяги, реалізований у вихровій електростанції за патентом Роси №2070661 С, МПК6 F 03 D 3/04, пр 1994 07 25, публ 1996, заявник Мосолов В Г , патентовласник Мосолов В Г, що включає формування повітроводу з установленими на різних висотах повітрозабірною і витяжною частинами й установку усередині /730Гтроводу перетворювача енергії природної тяги Відомий спосіб спорудження пристрою для одержання енергії з використанням природної тяги за патентом Роси №93044027 А, МПК6 F 03 G 7/04, пр 1993 09 07, публ 1996, заявник Бакусов Л М , винахідники Бакусов Л М , Савельев А В , що включає формування овод з установленими на різних висотах повітрозабірною і витяжною частинами й установку усередині повітроводу перетворювача енергії природної тяги Однак приведені способи спорудження пристроїв для одержання енергії є складними, і супроводжуються великими капітальними витратами, які з ростом висоти спорудження вигляді сполучених між собою гірничих виробок із установленими на різних висотах повітрозабірною і витяжною частинами та установку всередині повітроводу перетворювача енергії природної тяги, який відрізняється тим, що попередньо на місцевості виділяють природні височини, вимірюють їх висоту, отримані величини висот ранжирують і встановлюють домінуючу височину, а повітровід формують у згаданій височині, причому повітрозабірну частину формують в основі природної височини, а витяжну частину - у вершині домінуючої височини неминуче прогресують, а також росте площа земельних ресурсів, що виключається з господарського обороту Це обмежує застосування відомих способів спорудження пристроїв одержання могутніх джерел енергії, у яких висота Повітроводу на практиці досягає декількох сотень метрів Крім того, у приведених способах використовуються дорогі ВИСОКОМІЦНІ матеріали для створення штучної оболонки повітроводу, довжина якої повинна бути порівнянна з радіусом атмосферних циклонів, що складе десятки і сотні кілометрів, тому що градієнт тиску по поверхні землі змінюється незначно в порівнянні з високим градієнтом зміни тиску Такі спорудження вимагають величезних капітальних витрат і виключають з господарського обороту тисячі гектар корисних площ земельних ресурсів Найбільш близьким за технічною сутністю і прийнятий за прототип є спосіб, реалізований при спорудженні пристрою для одержання електроенергії по а с №1659680, МПК F 03D 1/00, пр 1991 06 30 Б В №24, 1991, що включає формування на місцевості повітроводу у вигляді сполучених між собою гірничих виробітків, із установленими на різних висотах повітрозаборною і витяжною частинами й установку усередині повіроводу перетворювача енергії природної тяги СО 47193 На відміну від заявленого способу гірничі виробітки проходять у районах залягання термальних гірничих порід, витяжні частини яких розміщені на одному рівні з виходом на одну загальну для них породну поверхню Для створення різниці тисків над одним із виробітків зводять капітальну будівлю у вигляді труби і використовують термальні гірничі породи, які є стінками повітроводу, що нагрівають повітря, яке знаходиться усередині повітроводу Це приводить до ускладнення способу спорудження пристрою для одержання енергії, збільшенню капітальних витрат, які не виправдують ефективність зведення таких пристроїв, у силу їх мал о потужності Попередньо здійснюють геодезичні зйомки місцевості Виділяють на місцевості природні височини і вимірюють їх висоту Отримані величини висот ранжують Після чого встановлюють домінуючу височину 4, у якій формують повітровід 1 у вигляді сполучених між собою гірничих виробітків 2, З У даному випадку гірничі виробітки 2 виконують вертикально, а гірничі виробітки 3 - горизонтально Повітрозабірну частину 5 формують в основі 6 природної домінуючої височини 4, а витяжну частину 7 у и вершині 8 У горизонтальному гірничому виробітку З розміщають перетворювачі енергії природної тяги 9, зокрема вітровий електрогенератор В основу винаходу поставлена задача удосконалити спосіб спорудження пристрою для одержання енергії з використанням природної тяги, шляхом використання природного рельєфу місцевості і, за рахунок цього, спростити й здешевити спосіб спорудження Задача вирішується тим, що в способі спорудження пристрою для одержання енергії з використанням природної тяги, що включає формування на місцевості повітроводу у вигляді сполучених між собою гірничих виробітків із установленими на різних висотах повітрозабірною і витяжною частинами, й установку усередині повітроводу перетворювача енергії природної тяги, згідно винаходу, попередньо на місцевості виділяють природні височини, вимірюють їх висоту, отримані величини висот ранжують і встановлюють домінуючу височину, а повітровід формують у згаданій височині, причому повірозаборну частину формують в основі природної височини, а витяжну частину у вершині домінуючої височини Проходка гірничих горизонтальних виробіток і висхідних здійснюється за відомими технологіями в галузі гірничої справи З вищевикладеного випливає, що заявлений спосіб спорудження пристрою для одержання енергії відрізняється технологічністю і незначними капітальними витратами, і може бути використаний у районах з вираженою рельєфною поверхнею Природна тяга у повітроводі 4 створюється за рахунок розрядження, що виникає в результаті різниці щільностей і температури атмосферного повітря і зростає зі збільшенням висоти витяжної частини 7 повітропроводу 1 Завдяки чому, більш важке атмосферне повітря проходить через повітрозабірну частину 5 горизонтальної гірничої виробітки 3 і засмоктується висхідним потоком у вертикальному виробітку 2 у витяжну частину 7 і спрямовується нагору Таким чином створюється безупинна природна тяга, енергія якої приводить в обертання вітровий електрогенератор 9 Пропонований спосіб спорудження пристрою для одержання енергії може застосовуватися на місцевості з вир&женим рельєфом У випадку, коли виразність рельєфної поверхні недостатня для забезпечення заданої різниці висот л'к>лІ7розаб/*рноі і витяжної частин повітроводу витяжну частину повітроводу надбудовують Завдяки тому, що попередньо на місцевості виділяють природні височини, вимірюють їх висоту, отримані величини висот ранжують і встановлюють домінуючу височину, а повітровід формують у згаданій височині, причому повітрозабірную частину формують в основі природної височини, а витяжну частину у вершині домінуючої височини, досягнуто значне спрощення і здешевлення способу за рахунок використання природного рельєфу місцевості Це дозволило споруджувати могутні пристрої для одержання енергії з використанням природної тяги з найменшими капітальними витратами і виключити втрати корисних площ земельних ресурсів Сутність способу спорудження пристрою для одержання енергії з використанням природної тяги пояснюється кресленням На кресленні представлений пристрій для одержання енергії з використанням природної тяги, який містить повітровід 1 у вигляді підземних гірничих виробітків 2, 3, пройдених у домінуючій височині 4 Повітровід 1 складається з повітрозабірної частини 5 в основі 6 природної височини 4 і витяжна частини 7 у її вершині 8 Усередині повітроводу розміщений перетворювач енергії природної тяги 9 Пропонований спосіб спорудження пристрою для одержання енергії з використанням природної тяги реалізується наступним чином
