Пристрій для електростимуляції стовбура спинного мозку

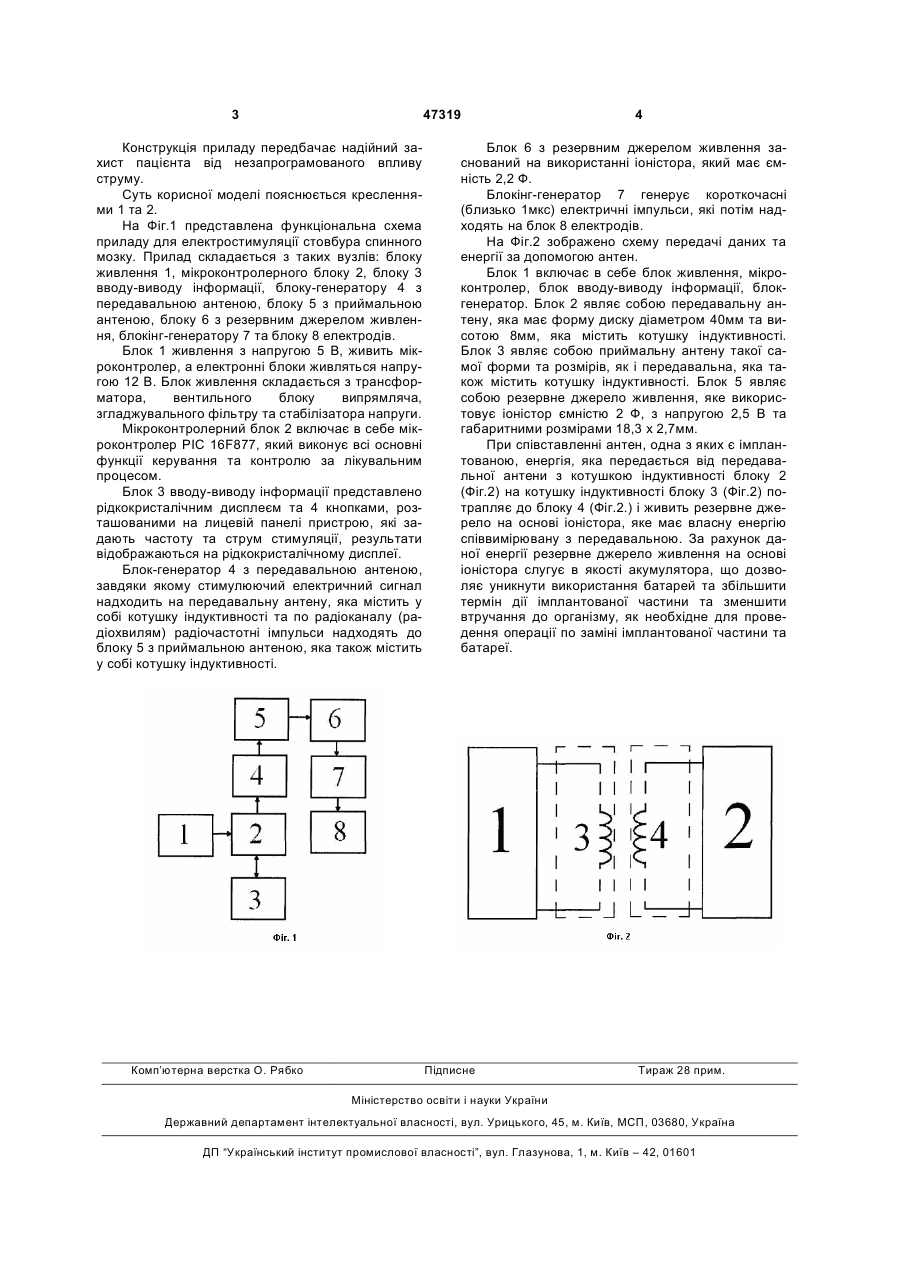

Пристрій для електростимуляції стовбура спинного мозку, що містить у своєму складі блок живлення, блок засобів індикації, блок вводу 3 47319 Конструкція приладу передбачає надійний захист пацієнта від незапрограмованого впливу струму. Суть корисної моделі пояснюється кресленнями 1 та 2. На Фіг.1 представлена функціональна схема приладу для електростимуляції стовбура спинного мозку. Прилад складається з таких вузлів: блоку живлення 1, мікроконтролерного блоку 2, блоку 3 вводу-виводу інформації, блоку-генератору 4 з передавальною антеною, блоку 5 з приймальною антеною, блоку 6 з резервним джерелом живлення, блокінг-генератору 7 та блоку 8 електродів. Блок 1 живлення з напругою 5 В, живить мікроконтролер, а електронні блоки живляться напругою 12 В. Блок живлення складається з трансформатора, вентильного блоку випрямляча, згладжувального фільтру та стабілізатора напруги. Мікроконтролерний блок 2 включає в себе мікроконтролер РІС 16F877, який виконує всі основні функції керування та контролю за лікувальним процесом. Блок 3 вводу-виводу інформації представлено рідкокристалічним дисплеєм та 4 кнопками, розташованими на лицевій панелі пристрою, які задають частоту та струм стимуляції, результати відображаються на рідкокристалічному дисплеї. Блок-генератор 4 з передавальною антеною, завдяки якому стимулюючий електричний сигнал надходить на передавальну антену, яка містить у собі котушку індуктивності та по радіоканалу (радіохвилям) радіочастотні імпульси надходять до блоку 5 з приймальною антеною, яка також містить у собі котушку індуктивності. Комп’ютерна верстка О. Рябко 4 Блок 6 з резервним джерелом живлення заснований на використанні іоністора, який має ємність 2,2 Ф. Блокінг-генератор 7 генерує короткочасні (близько 1мкс) електричні імпульси, які потім надходять на блок 8 електродів. На Фіг.2 зображено схему передачі даних та енергії за допомогою антен. Блок 1 включає в себе блок живлення, мікроконтролер, блок вводу-виводу інформації, блокгенератор. Блок 2 являє собою передавальну антену, яка має форму диску діаметром 40мм та висотою 8мм, яка містить котушку індуктивності. Блок 3 являє собою приймальну антену такої самої форми та розмірів, як і передавальна, яка також містить котушку індуктивності. Блок 5 являє собою резервне джерело живлення, яке використовує іоністор ємністю 2 Ф, з напругою 2,5 В та габаритними розмірами 18,3 х 2,7мм. При співставленні антен, одна з яких є імплантованою, енергія, яка передається від передавальної антени з котушкою індуктивності блоку 2 (Фіг.2) на котушку індуктивності блоку 3 (Фіг.2) потрапляє до блоку 4 (Фіг.2.) і живить резервне джерело на основі іоністора, яке має власну енергію співвимірювану з передавальною. За рахунок даної енергії резервне джерело живлення на основі іоністора слугує в якості акумулятора, що дозволяє уникнути використання батарей та збільшити термін дії імплантованої частини та зменшити втручання до організму, як необхідне для проведення операції по заміні імплантованої частини та батареї. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
