Подрібнювач
Номер патенту: 47523
Опубліковано: 10.02.2010
Автори: Амірахов Арастун Аладинович, Тугай Володимир Васильович, Рогов Антон Анатолійович, Степанов Євгеній Іванович
Формула / Реферат
Подрібнювач, що містить корпус із протилежно обертовими усередині нього роторними кільцями, виконаними у вигляді привідних шківів, з ребрами і камерами подрібнювання усередині них, і аксіально встановлене під камерами перфороване днище з опорами і збудником аксіальних коливань, який відрізняється тим, що перфороване днище забезпечене стрижнем з ребрами, виконаними за формою гвинта на бічній поверхні з різносторонньою навивкою на висоту порожнини роторних кілець.
Текст

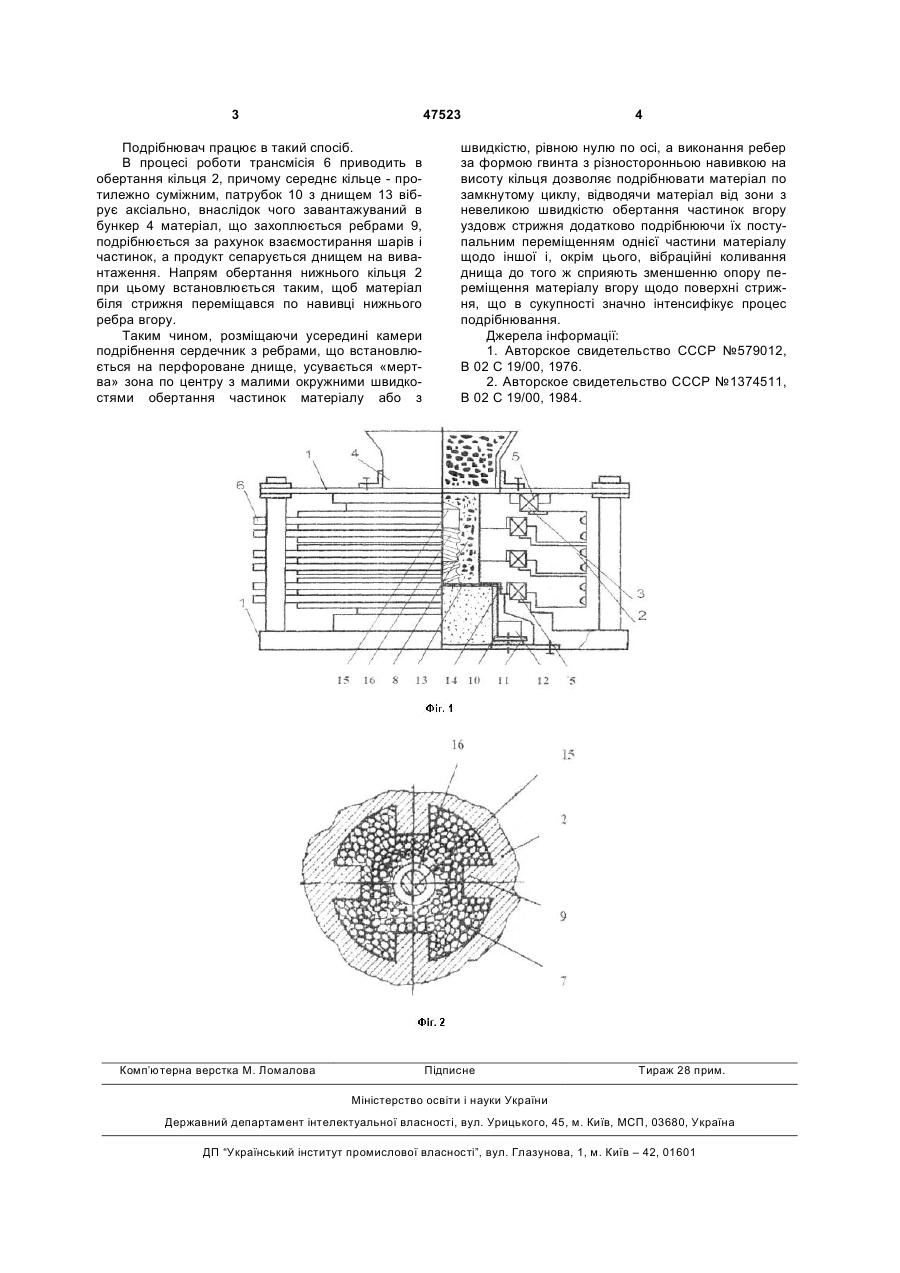

Подрібнювач, що містить корпус із протилежно обертовими усередині нього роторними кільця 3 47523 Подрібнювач працює в такий спосіб. В процесі роботи трансмісія 6 приводить в обертання кільця 2, причому середнє кільце - протилежно суміжним, патрубок 10 з днищем 13 вібрує аксіально, внаслідок чого завантажуваний в бункер 4 матеріал, що захоплюється ребрами 9, подрібнюється за рахунок взаємостирання шарів і частинок, а продукт сепарується днищем на вивантаження. Напрям обертання нижнього кільця 2 при цьому встановлюється таким, щоб матеріал біля стрижня переміщався по навивці нижнього ребра вгору. Таким чином, розміщаючи усередині камери подрібнення сердечник з ребрами, що встановлюється на перфороване днище, усувається «мертва» зона по центру з малими окружними швидкостями обертання частинок матеріалу або з Комп’ютерна верстка М. Ломалова 4 швидкістю, рівною нулю по осі, а виконання ребер за формою гвинта з різносторонньою навивкою на висоту кільця дозволяє подрібнювати матеріал по замкнутому циклу, відводячи матеріал від зони з невеликою швидкістю обертання частинок вгору уздовж стрижня додатково подрібнюючи їх поступальним переміщенням однієї частини матеріалу щодо іншої і, окрім цього, вібраційні коливання днища до того ж сприяють зменшенню опору переміщення матеріалу вгору щодо поверхні стрижня, що в сукупності значно інтенсифікує процес подрібнювання. Джерела інформації: 1. Авторское свидетельство СССР №579012, В 02 С 19/00, 1976. 2. Авторское свидетельство СССР №1374511, В 02 С 19/00, 1984. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher
Автори англійськоюStepanov Yevhenii Ivanovych, Tuhai Volodymyr Vasyliovych, Amirakhov Arastun Aladynovych, Rohov Anton Anatoliiovych
Назва патенту російськоюИзмельчитель
Автори російськоюСтепанов Евгений Иванович, Тугай Владимир Васильевич, Амирахов Арастун Аладинович, Рогов Антон Анатольевич
МПК / Мітки
МПК: B02C 19/00
Мітки: подрібнювач
