Транзисторний високочастотний генератор
Номер патенту: 47573
Опубліковано: 10.02.2010
Формула / Реферат
Транзисторний високочастотний генератор, що містить паралельно з'єднані транзистори І і II, які формують мостовий інвертор, на виході якого розміщений коливальний контур, який відрізняється тим, що він додатково забезпечений паралельно сполученими транзисторами III і IV, що формують два інверторних мости, при цьому вихід транзистора І підключений до виходу транзистора II, а вихід транзистора IV - до виходу транзистора III.
Текст

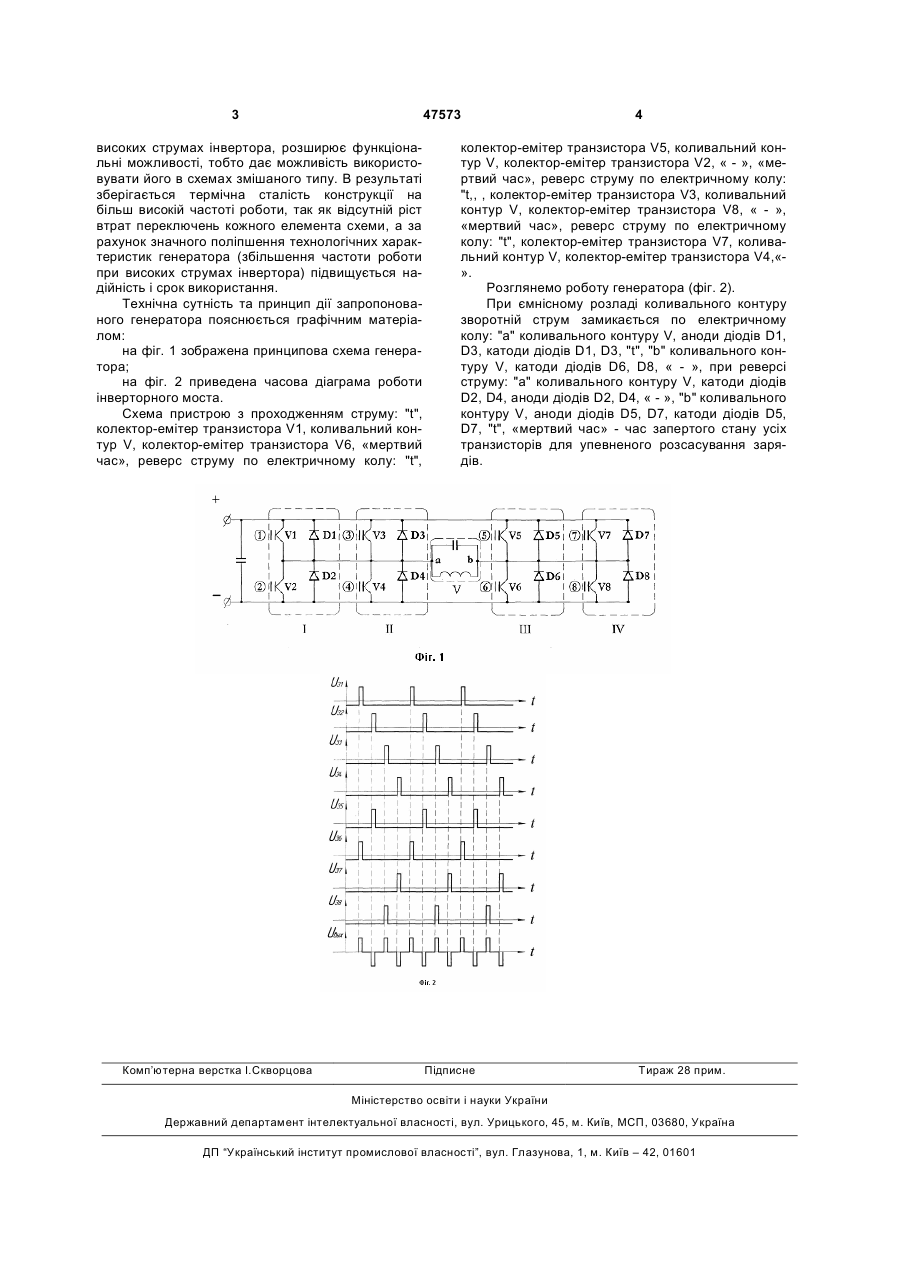

Транзисторний високочастотний генератор, що містить паралельно з'єднані транзистори І і II, 3 47573 високих струмах інвертора, розширює функціональні можливості, тобто дає можливість використовувати його в схемах змішаного типу. В результаті зберігається термічна сталість конструкції на більш високій частоті роботи, так як відсутній ріст втрат переключень кожного елемента схеми, а за рахунок значного поліпшення технологічних характеристик генератора (збільшення частоти роботи при високих струмах інвертора) підвищується надійність і срок використання. Технічна сутність та принцип дії запропонованого генератора пояснюється графічним матеріалом: на фіг. 1 зображена принципова схема генератора; на фіг. 2 приведена часова діаграма роботи інверторного моста. Схема пристрою з проходженням струму: "t", колектор-емітер транзистора V1, коливальний контур V, колектор-емітер транзистора V6, «мертвий час», реверс струму по електричному колу: "t", Комп’ютерна верстка І.Скворцова 4 колектор-емітер транзистора V5, коливальний контур V, колектор-емітер транзистора V2, « - », «мертвий час», реверс струму по електричному колу: "t,, , колектор-емітер транзистора V3, коливальний контур V, колектор-емітер транзистора V8, « - », «мертвий час», реверс струму по електричному колу: "t", колектор-емітер транзистора V7, коливальний контур V, колектор-емітер транзистора V4,«». Розглянемо роботу генератора (фіг. 2). При ємнісному розладі коливального контуру зворотній струм замикається по електричному колу: "а" коливального контуру V, аноди діодів D1, D3, катоди діодів D1, D3, "t", "b" коливального контуру V, катоди діодів D6, D8, « - », при реверсі струму: "а" коливального контуру V, катоди діодів D2, D4, аноди діодів D2, D4, « - », "b" коливального контуру V, аноди діодів D5, D7, катоди діодів D5, D7, "t", «мертвий час» - час запертого стану усіх транзисторів для упевненого розсасування зарядів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTransistor high-frequency generator
Автори англійськоюYalpachyk Vadym Fedorovych, Vanin Yurii Mykolaiovych
Назва патенту російськоюТранзисторный высокочастотный генератор
Автори російськоюЯлпачик Вадим Федорович, Ванин Юрий Николаевич
МПК / Мітки
МПК: H03K 19/003
Мітки: транзисторний, генератор, високочастотний
