Магнітний підшипник
Номер патенту: 47574
Опубліковано: 10.02.2010
Автори: Горобець Вячеслав Володимирович, Бєляєв Вадим Олександрович
Формула / Реферат
Магнітний підшипник, що складається з тіла обертання, корпусу, рухомих магнітів, зв'язаних з віссю тіла обертання і нерухомих магнітів, зв'язаних з корпусом, що чергуються один з одним із зазорами, причому магніти виконані кільцеподібними з полюсами, зверненими в протилежні сторони, який відрізняється тим, що кільцеві магніти виконані таким чином, що мають в розрізі форму трапеції.
Текст

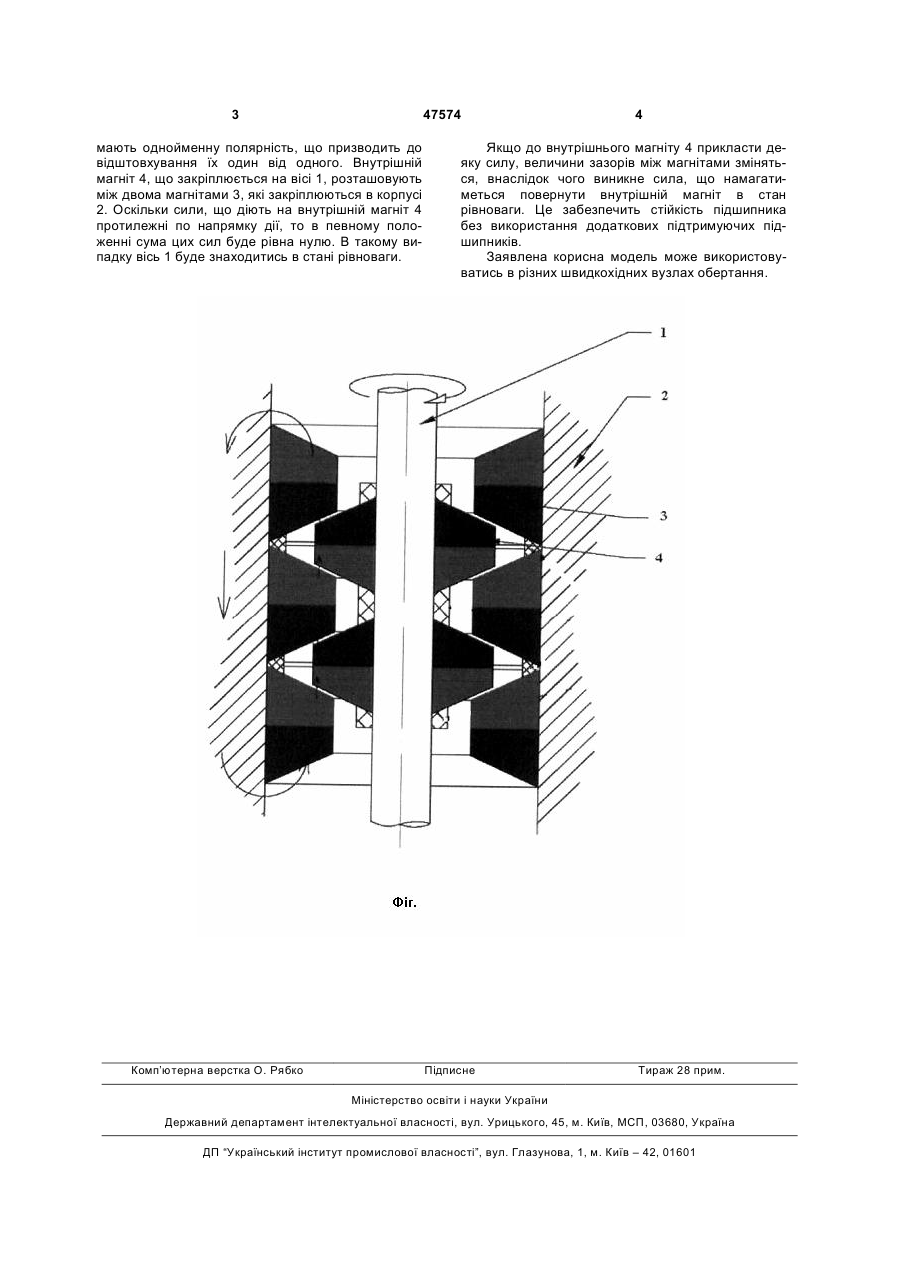

Магнітний підшипник, що складається з тіла обертання, корпусу, рухомих магнітів, зв'язаних з віссю тіла обертання і нерухомих магнітів, зв'язаних з корпусом, що чергуються один з одним із зазорами, причому магніти виконані кільцеподібними з полюсами, зверненими в протилежні сторони, який відрізняється тим, що кільцеві магніти виконані таким чином, що мають в розрізі форму трапеції. (19) (21) u200909205 (22) 07.09.2009 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) ГОРОБЕЦЬ ВЯЧЕСЛАВ ВОЛОДИМИРОВИЧ, БЄЛЯЄВ ВАДИМ ОЛЕКСАНДРОВИЧ (73) ГОРОБЕЦЬ ВЯЧЕСЛАВ ВОЛОДИМИРОВИЧ, БЄЛЯЄВ ВАДИМ ОЛЕКСАНДРОВИЧ 3 47574 мають однойменну полярність, що призводить до відштовхування їх один від одного. Внутрішній магніт 4, що закріплюється на вісі 1, розташовують між двома магнітами 3, які закріплюються в корпусі 2. Оскільки сили, що діють на внутрішній магніт 4 протилежні по напрямку дії, то в певному положенні сума цих сил буде рівна нулю. В такому випадку вісь 1 буде знаходитись в стані рівноваги. Комп’ютерна верстка О. Рябко 4 Якщо до внутрішнього магніту 4 прикласти деяку силу, величини зазорів між магнітами зміняться, внаслідок чого виникне сила, що намагатиметься повернути внутрішній магніт в стан рівноваги. Це забезпечить стійкість підшипника без використання додаткових підтримуючих підшипників. Заявлена корисна модель може використовуватись в різних швидкохідних вузлах обертання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic bearing
Автори англійськоюHorobets Viacheslav Volodymyrovych, Beliaiev Vadym Oleksandrovych
Назва патенту російськоюМагнитный подшипник
Автори російськоюГоробец Вячеслав Владимирович, Беляев Вадим Александрович
МПК / Мітки
МПК: F16C 32/04
