Вентиляторна установка системи охолодження транспортного засобу

Завантажити PDF файл.

Формула / Реферат

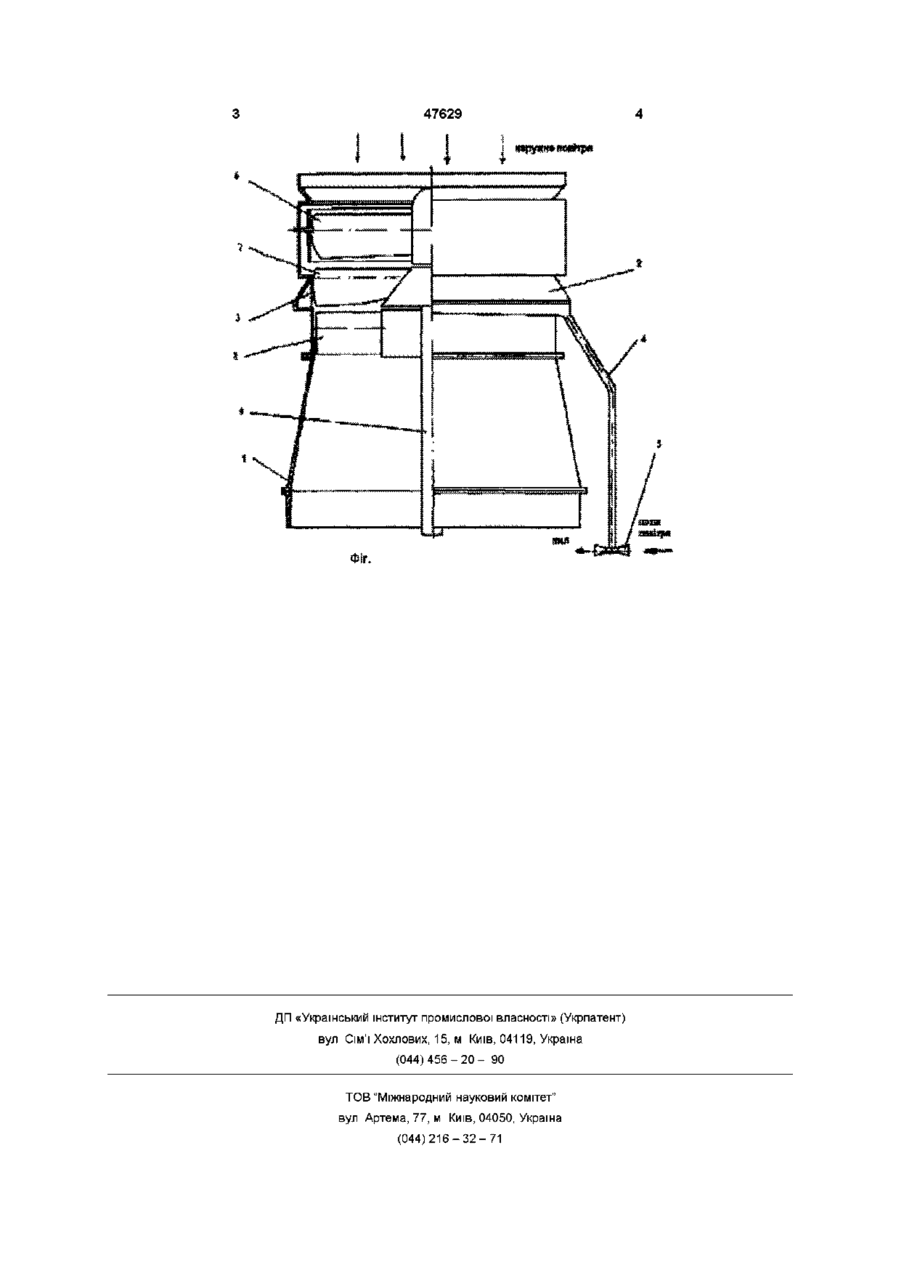

Вентиляторна установка системи охолодження транспортного засобу, що містить корпус, в якому розташовано на одній осі направляючий апарат, осьовий вентилятор з валом приводу осьового вентилятора та спрямляючий апарат, яка відрізняється тим, що у корпусі встановлено конічну обичайку з внутрішньою сіткою та відвідним трубопроводом з ежектором.

Текст

Вентиляторна установка системи охолодження транспортного засобу, що містить корпус, в якому розташовано на одній осі направляючий апарат, осьовий вентилятор з валом приводу осьового вентилятора та спрямляючий апарат, яка відрізняється тим, що у корпусі встановлено конічну обичайку з внутрішньою сіткою та ВІДВІДНИМ трубопроводом з ежектором Винахід відноситься до транспортного машинобудування та може бути використаний як система повітряного охолодження тягових електромашин силового обладнання Відомо, ЩО у централізованій системі охолодження використовують осьовий вентилятор, який подає повітря до тягових електромашин Відомий пристрій містить корпус, в жому розташовано на одній осі направляючий апарат осьовий вентилятор з валом приводу осьового вентилятора та спрямляючий апарат (див Куликов Ю А Системи охолодження силових установок тепловозів - М Машинобудування, 1988 -280с ил ст 205) Цей пристрій приймається прототип Недоліком цього пристрою є те що він разом з повітрям подає пил і краплеву вологу на тягові електромашини, і це скорочує термін експлуатації електромашин В основу винаходу поставлено задачу удосконалення конструкції вентиляторної установки системи охолодження транспортного засобу шляхом встановлення у корпусі конічної обичайки з відводячим трубопроводом ежектором, що дозволить вилучати пил, який буде відцентровою силою викидатися в зону конічної обичайки а також краплеву вологу, що забезпечить збільшення терміну експлуатації електромашин Поставлена задача досягається тим, що у вентиляторній установці, яь містить корпус, де роз ташовано на одній ОСІ направляючий апарат, осьовий вентилятор з валом приводу осьового вентилятора, спрямляючий апарат, згідно винахода, в корпусі встановлено конічну обичайку з внутрішньою сіткою, та відводячим трубопроводом з ежектором Це дозволить очищати повітря від гашу за рахунок відцентрового виброс пилу в зону конічної обичайки та вилучати гага за допомогою відводячої трубопроводу з ежектором} який відсосує пил із конічної обичайки та відводить пил назовні Суть винаходу поясняється кресленням, де зображено вентиляторів установку у розрізі Вентиляторна установка містить корпус 1 з конічною обичайкою, внутрішню сітку 3, відводячий трубопровід 4 з ежектором 5, направляючий апарат, осьовий вентилятор 7, спрямляючий апарат 8, вал приводу 9 осьового вентилятора 7 Вентиляторна установка працює наступним чином наружне повітря засасується осьовим вентилятором 7 через направляючий апарат 6, за рахунок обертання осьового вентилятора 7 пил, який попадає на осьовий вентилятор 7, під дією відцентрової сили виштовхується через внутрішню сітку З зону конічної обичайки 2, звідти пил через відводячий трубопровід 4 відсосуеться ежектором 5 та виводиться назовні, а очищене повітря подається на тягу електромашини (О 47629 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Fan unit of the cooling system of a vehicle

Автори англійською

Mohyla Valentyn Ivanovych, Lutsenko Oleksandr Anatoliovych, Bashkov Vadym Mykhailovych

Назва патенту російською

Вентиляторная установка системы охлаждения тренспортного средства

Автори російською

Могила Валентин Иванович, Луценко Александр Анатольевич, Башков Вадим Михайлович

МПК / Мітки

МПК: B61C 5/00

Мітки: охолодження, транспортного, установка, засобу, системі, вентиляторна
