Вентиляторна установка

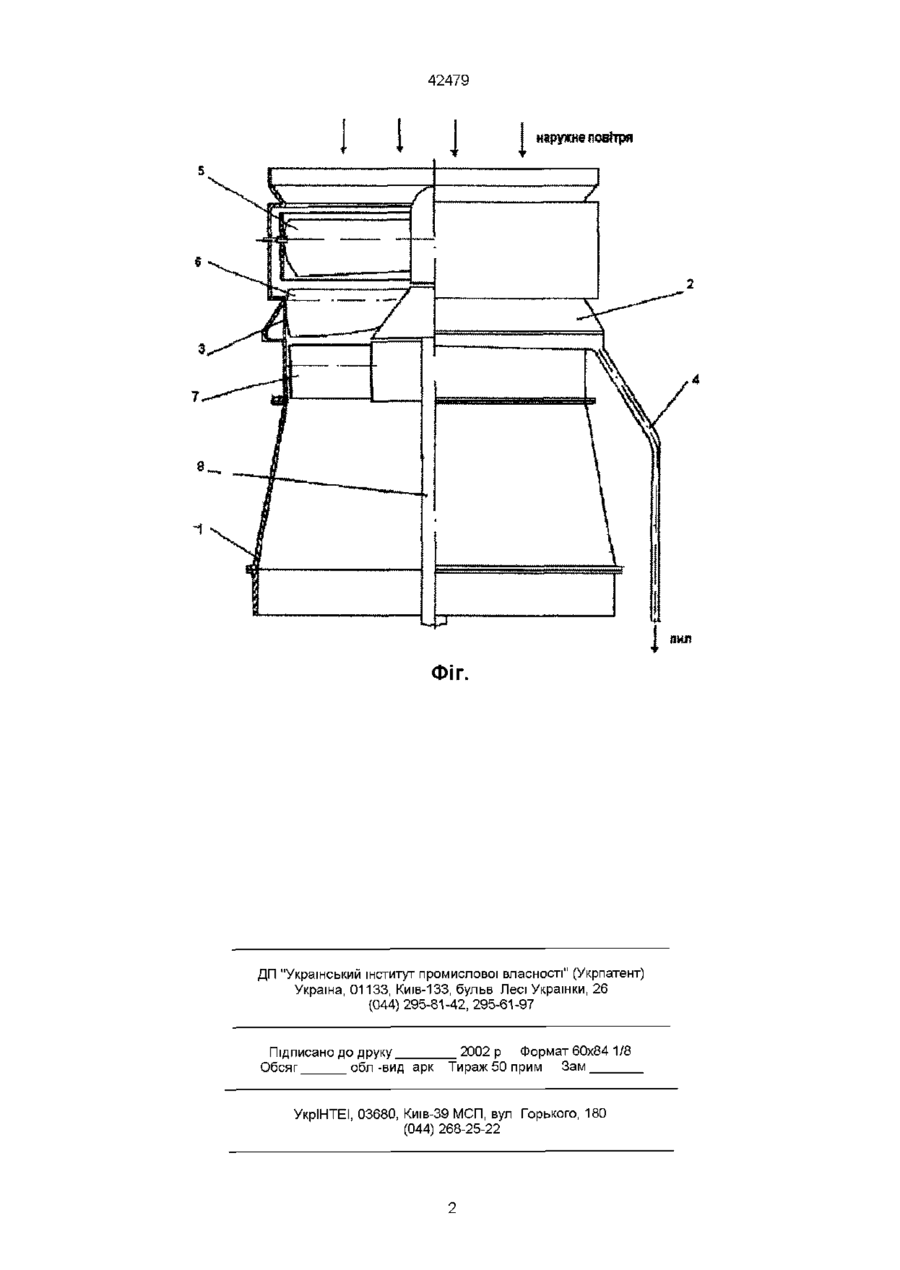

Вентиляторна установка, що містить корпус, в якому розташовано на одній осі напрямний апарат, осьовий вентилятор з валом привода та спрямний апарат, яка відрізняється тим, що у корпусі встановлено конічну обичайку з внутрішньою сіткою та ВІДВІДНИМ трубопроводом Винахід належить до транспортного машинобудування та може бути використаний як система повітряного охолодження та вентиляції Відомо, ЩО у централізованій системі охолодження використовується осьовий вентилятор, який подає повітря до тягових електромашин Відомий пристрій містить корпус, в якому розташовані на одній осі направляючий апарат осьовий вентилятор з валом приводу осьового вентилятора та спрямляючий апарат (див Куликов Ю А Системи охолодження силових установок тепловозів - М Машинобудування, 1998 - 280 с ил стр 205) Недоліком відомого пристрою є те, що він разом з повітрям подає пил на тягові електромашини, і це скорочує термін експлуатації електромашин В основу винаходу поставлено задачу удосконалення конструкції вентиляторної установки шляхом встановлення у корпусі конічної обичайки з ВІДМІННИМ трубопроводом, що дозволить вилучати пил, який буде відцентровою силою викидатись у зону конічної обичайки, що забезпечить збільшення терміну експлуатації електромашин Поставлена задача досягається тим, що у вентиляторній установив, яка містить корпус, де роз ташовано на одній ОСІ напрямний апарат, осьовий вентилятор, спрямний апарат та вал приводу осьового вентилятора згідно з винаходом, в корпус встановлено конічну обичайку з внутрішньою сіткою та ВІДВІДНИМ трубопроводом Це дозволить очищати повітря від пилу за рахунок відцентрового вибросу пилу в зону обичайки Суть винаходу, пояснюється кресленням (фіг), де зображено вентиляторну установку у розрізі Вентиляторна установка МІСТІТЬ корпус 1 з конічною обичайкою 2, внутрішню сітку 3, ВІДВІДНИЙ трубопровід 4, напрямний апарат 5, осьовий вентилятор 6, спрям ний апарат 7, вал приводу 8, осьового вентилятора 6 Вентиляторна установка працює наступнім чином наружне повітря засмоктується осьовим вентилятором 6 через напрямний апарат 5, за рахунок обертання осьового вентилятора 6 пил, який попадає на осьовий вентилятор 6, під дією відцентрової сили виштовхується через внутрішню сітку З у зону конічної обичайки 2, звідти пил через ВІДВІДНИЙ трубопровід 4 відводиться назовні, а очищене повітря подається натягові електромашини о> 42479 наружне повітря пня ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл-вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
