Зубний імплантат

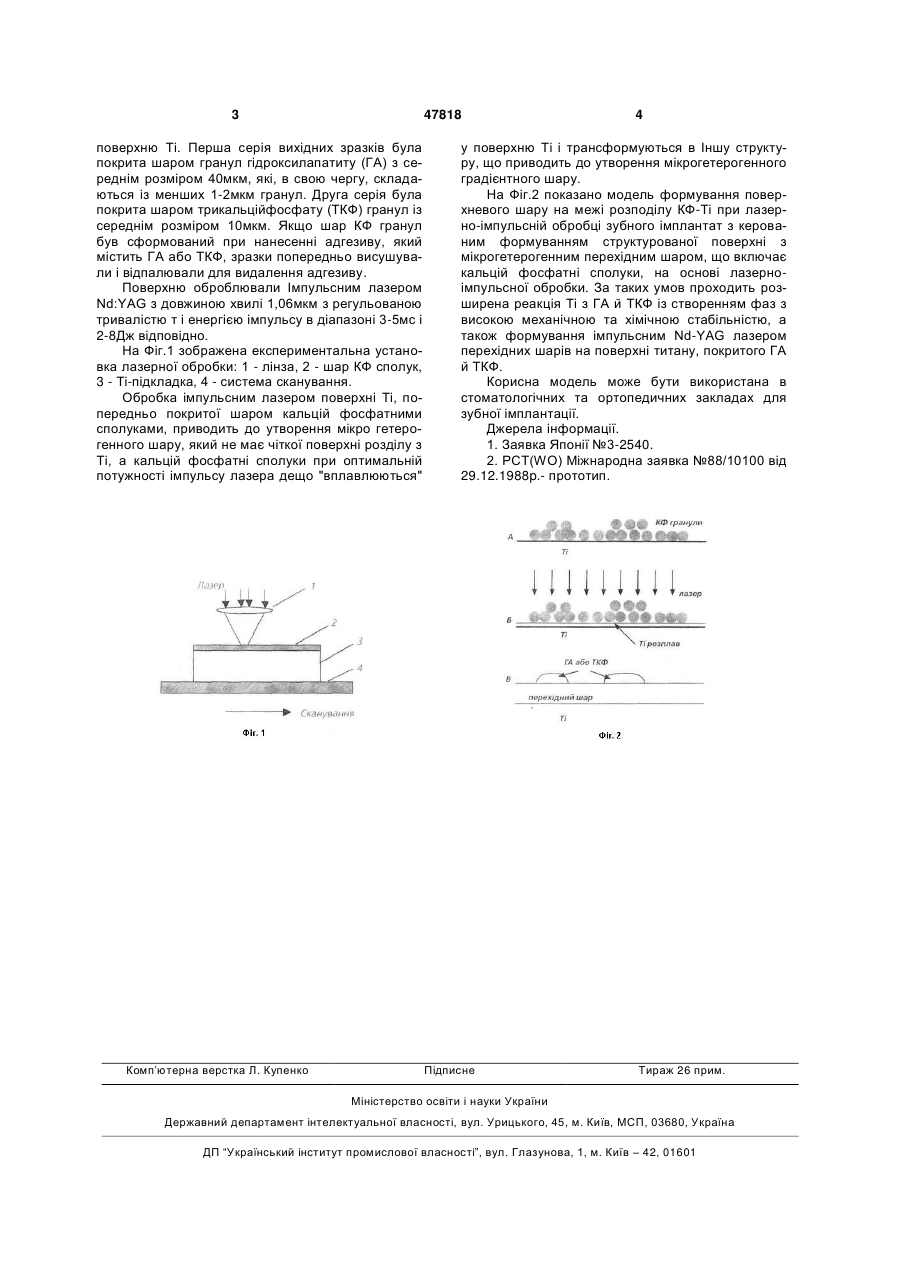

Зубний імплантат, який містить металічну частину та неметалічне покриття, який відрізняється тим, що ендосальна частина імплантата виконана з нанесенням на металічну частину шару кальційфосфатних сполук з керованим формуванням структурованої поверхні з нано-мікрогетерогенним перехідним шаром на основі лазерно-імпульсної обробки при довжині хвилі 1,06 мкм з регульованими тривалістю та енергією імпульсу в діапазоні 3-5 мс та 2-8 Дж відповідно. (19) (21) u200908920 (22) 27.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ПОТАПЧУК АНАТОЛІЙ МЕФОДІЙОВИЧ, СІЧКА МИХАЙЛО ЮРІЙОВИЧ, ШАРКАНЬ ЙОСИП ПЕТРОВИЧ, ПОПОВИЧ ІВАН ІВАНОВИЧ, РУСИН ВІТАЛІЙ ВАСИЛЬОВИЧ, КРИВАНИЧ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) ПОТАПЧУК АНАТОЛІЙ МЕФОДІЙОВИЧ, СІЧКА МИХАЙЛО ЮРІЙОВИЧ, ШАРКАНЬ ЙОСИП ПЕТРОВИЧ 3 47818 поверхню Ті. Перша серія вихідних зразків була покрита шаром гранул гідроксилапатиту (ГА) з середнім розміром 40мкм, які, в свою чергу, складаються із менших 1-2мкм гранул. Друга серія була покрита шаром трикальційфосфату (ТКФ) гранул із середнім розміром 10мкм. Якщо шар КФ гранул був сформований при нанесенні адгезиву, який містить ГА або ТКФ, зразки попередньо висушували і відпалювали для видалення адгезиву. Поверхню оброблювали Імпульсним лазером Nd:YAG з довжиною хвилі 1,06мкм з регульованою тривалістю т і енергією імпульсу в діапазоні 3-5мс і 2-8Дж відповідно. На Фіг.1 зображена експериментальна установка лазерної обробки: 1 - лінза, 2 - шар КФ сполук, 3 - Тi-підкладка, 4 - система сканування. Обробка імпульсним лазером поверхні Ті, попередньо покритої шаром кальцій фосфатними сполуками, приводить до утворення мікро гетерогенного шару, який не має чіткої поверхні розділу з Ті, а кальцій фосфатні сполуки при оптимальній потужності імпульсу лазера дещо "вплавлюються" Комп’ютерна верстка Л. Купенко 4 у поверхню Ті і трансформуються в Іншу структуру, що приводить до утворення мікрогетерогенного градієнтного шару. На Фіг.2 показано модель формування поверхневого шару на межі розподілу КФ-Ті при лазерно-імпульсній обробці зубного імплантат з керованим формуванням структурованої поверхні з мікрогетерогенним перехідним шаром, що включає кальцій фосфатні сполуки, на основі лазерноімпульсної обробки. За таких умов проходить розширена реакція Ті з ГА й ТКФ із створенням фаз з високою механічною та хімічною стабільністю, а також формування імпульсним Nd-YAG лазером перехідних шарів на поверхні титану, покритого ГА й ТКФ. Корисна модель може бути використана в стоматологічних та ортопедичних закладах для зубної імплантації. Джерела інформації. 1. Заявка Японії №3-2540. 2. PCT(WO) Міжнародна заявка №88/10100 від 29.12.1988p.- прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
