Зубний імплантат

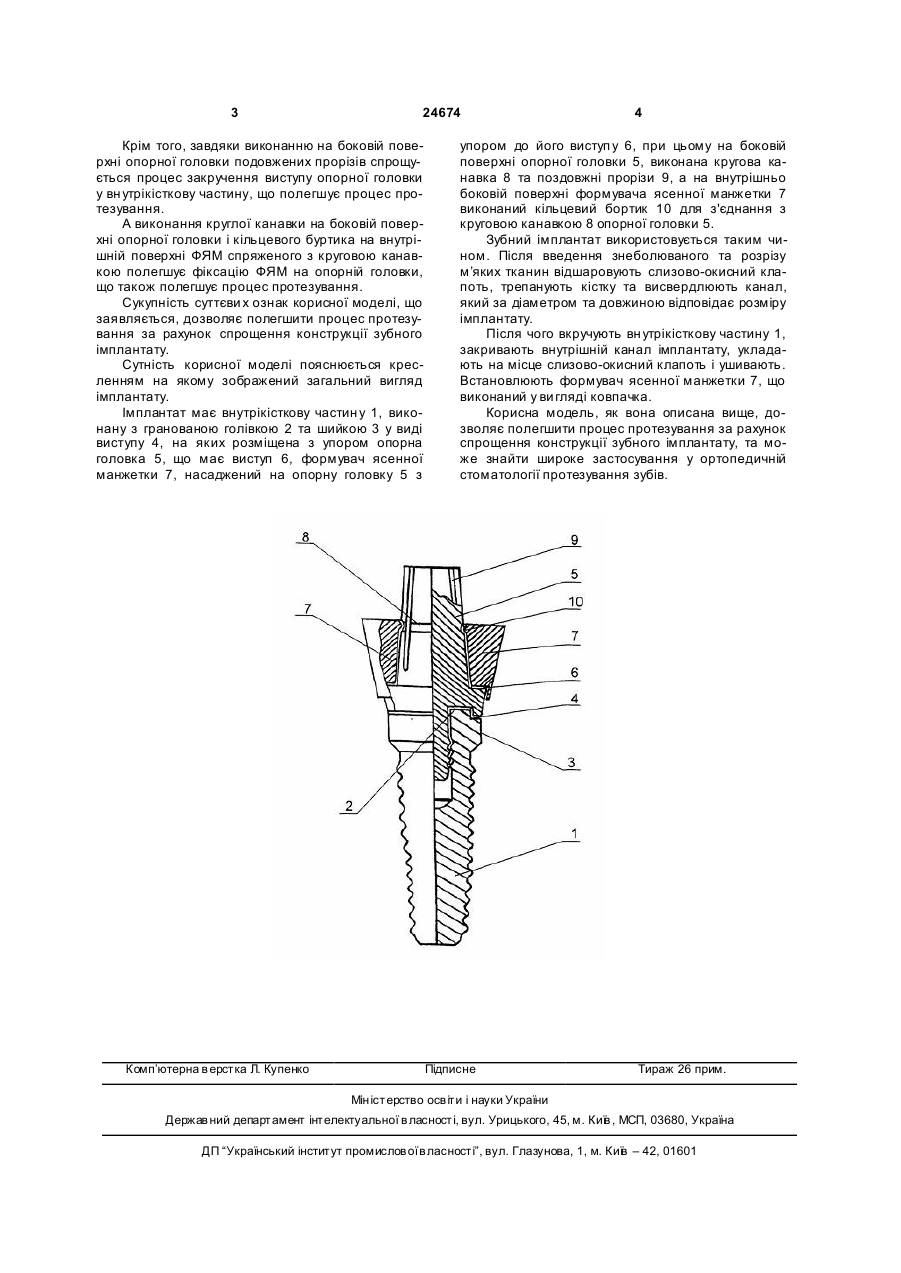

1. Зубний імплантат, що містить внутрікісткову частину з шийкою, на якій розміщена з упором опорна головка, і формувач ясенної манжетки, 3 24674 Крім того, завдяки виконанню на боковій поверхні опорної головки подовжених прорізів спрощується процес закручення виступу опорної головки у вн утрікісткову частину, що полегшує процес протезування. А виконання круглої канавки на боковій поверхні опорної головки і кільцевого буртика на внутрішній поверхні ФЯМ спряженого з круговою канавкою полегшує фіксацію ФЯМ на опорній головки, що також полегшує процес протезування. Сукупність суттєви х ознак корисної моделі, що заявляється, дозволяє полегшити процес протезування за рахунок спрощення конструкції зубного імплантату. Сутність корисної моделі пояснюється кресленням на якому зображений загальний вигляд імплантату. Імплантат має внутрікісткову частин у 1, виконану з гранованою голівкою 2 та шийкою 3 у виді виступу 4, на яких розміщена з упором опорна головка 5, що має виступ 6, формувач ясенної манжетки 7, насаджений на опорну головку 5 з Комп’ютерна в ерстка Л. Купенко 4 упором до його виступ у 6, при цьому на боковій поверхні опорної головки 5, виконана кругова канавка 8 та поздовжні прорізи 9, а на внутрішньо боковій поверхні формувача ясенної манжетки 7 виконаний кільцевий бортик 10 для з'єднання з круговою канавкою 8 опорної головки 5. Зубний імплантат використовується таким чином. Після введення знеболюваного та розрізу м’яких тканин відшаровують слизово-окисний клапоть, трепанують кістку та висвердлюють канал, який за діаметром та довжиною відповідає розміру імплантату. Після чого вкручують вн утрікісткову частину 1, закривають внутрішній канал імплантату, укладають на місце слизово-окисний клапоть і ушивають. Встановлюють формувач ясенної манжетки 7, що виконаний у ви гляді ковпачка. Корисна модель, як вона описана вище, дозволяє полегшити процес протезування за рахунок спрощення конструкції зубного імплантату, та може знайти широке застосування у ортопедичній стоматології протезування зубів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
